Воздушный фильтр — HITACHI KH100D

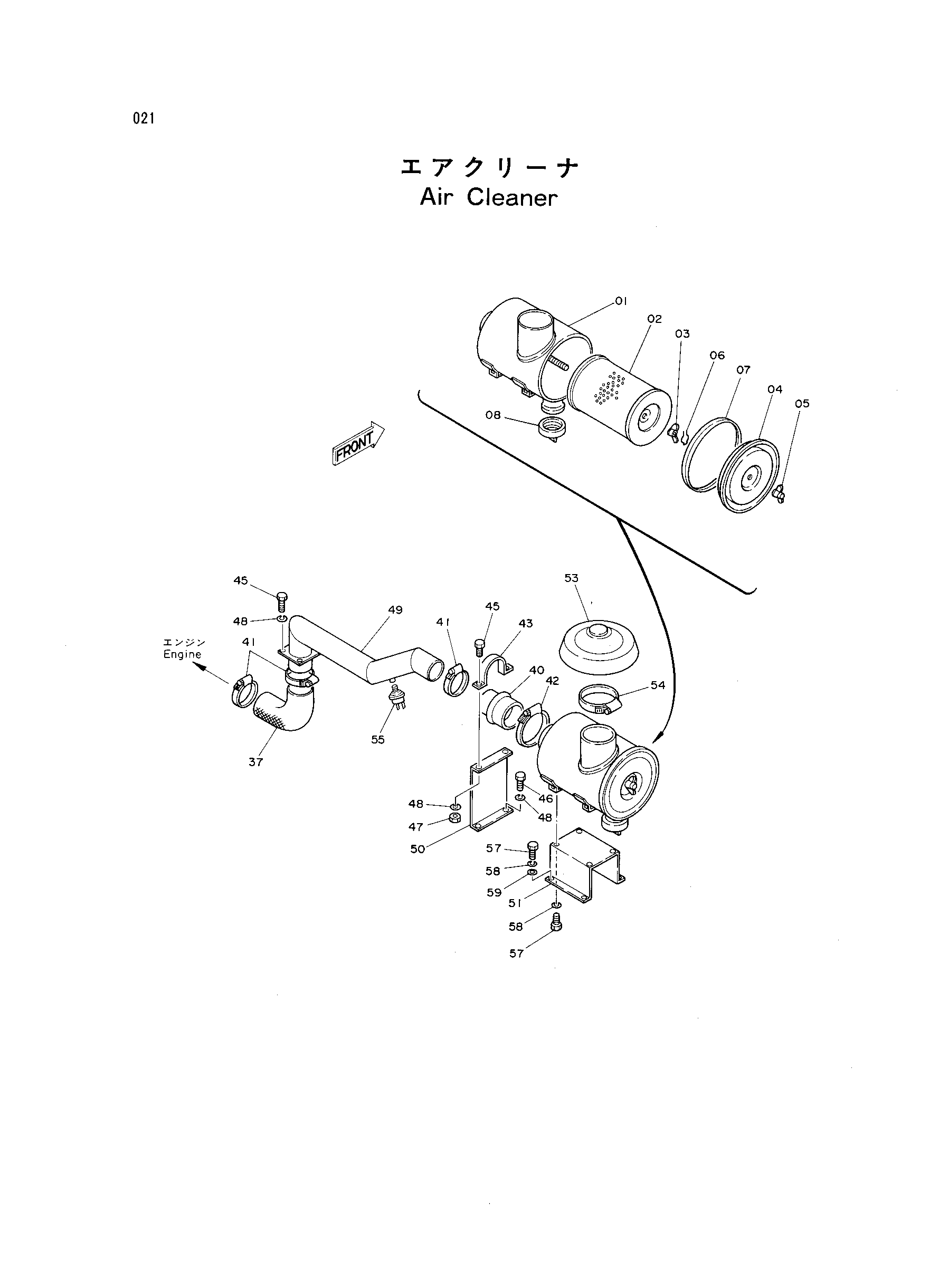

Заводская схема «Воздушный фильтр» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-0 | 4226537 | Фильтр воздушный в сборе | 1 |
| 01 | 4226538 | Корпус | 1 |
| 02 | 4226539 | Элемент | 1 |
| 03 | 4162832 | Гайка | 1 |
| 04 | 4162830 | Крышка | 1 |
| 05 | 4162833 | Гайка | 1 |
| 06 | 4162834 | Зажим | 1 |
| 07 | 4163558 | Прокладка | 1 |
| 08 | 4152863 | Клапан | 1 |
| *37 | 4202331 | Воздушный шланг | 1 |
| 37 | 4253728 | Воздушный шланг | 1 |
| 40 | 4202332 | Шланг | 1 |
| 41 | 4507397 | Хомут шланга | 3 |
| 42 | 4512716 | Хомут шланга | 1 |
| 43 | 4000910 | Хомут трубки | 1 |
| 45 | J901030 | Болт | 6 |
| 46 | J901020 | Болт | 2 |
| 47 | J950010 | Гайка | 2 |
| 48 | A590910 | Пружинная шайба | 8 |
| *49 | 8041060 | Трубка | 1 |
| 49 | 8047239 | Трубка | 1 |
| 50 | 4217467 | Кронштейн | 1 |
| 51 | 4217466 | Кронштейн | 1 |
| 53 | 4188251 | Колпачок | 1 |
| 54 | 4512716 | Хомут шланга | 1 |
| 55 | 4148963 | Индикатор | 1 |
| 57 | J901025 | Болт | 8 |
| 58 | A590910 | Пружинная шайба | 8 |
| 59 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
