Поворот рычаг — HITACHI KH100D

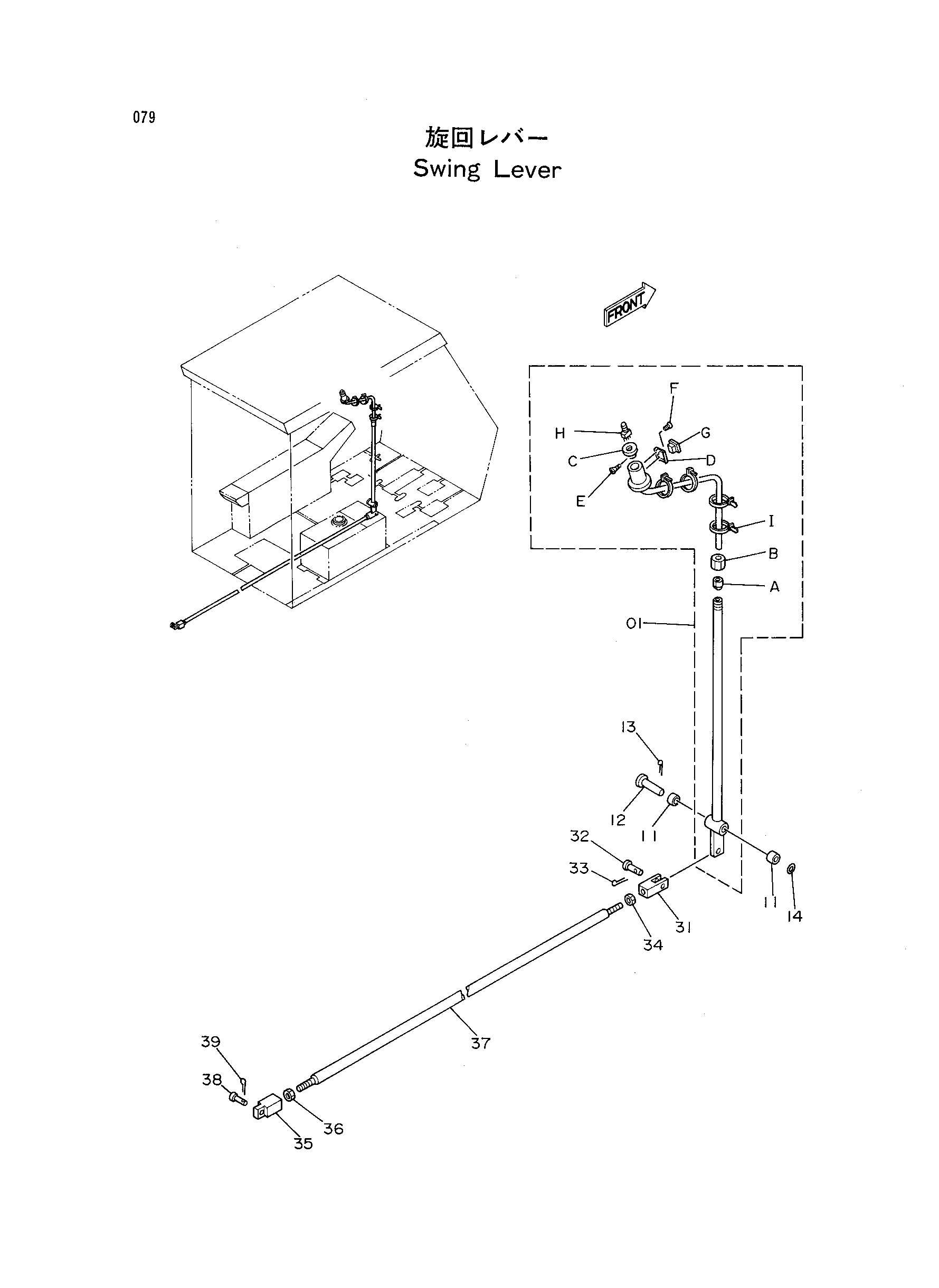

Заводская схема «Поворот рычаг» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7017207 | Рычаг в сборе | 1 |
| 01A | 4157731 | Ограничитель | 1 |
| 01B | 4157732 | Рукоятка блокировка | 1 |
| 01C | 4192452 | Колпачок | 1 |
| 01D | 4192453 | Сиденье | 1 |
| 01E | J660308 | Винт | 2 |
| 01F | 4192006 | Винт | 2 |
| 01G | 4192454 | Выключатель | 1 |
| 01H | 4192455 | Выключатель пусхбуттон | 1 |
| 01I | 4044883 | Хомут | 4 |
| 11 | 4075781 | Втулка | 2 |
| 12 | 4155726 | Палец | 1 |
| 13 | A764028 | Шплинт | 1 |
| 14 | A590120 | Плоская шайба | 1 |
| 31 | 4137328 | Концевой вилка(левый) | 1 |
| 32 | A741436 | Палец | 1 |
| 33 | A764025 | Шплинт | 1 |
| 34 | M580014 | Гайка (левый) | 1 |
| 35 | 4142233 | Концевой шток | 1 |
| 36 | M581411 | Гайка | 1 |
| 37 | 9719890 | Шток | 1 |
| 38 | 415350 | Палец | 1 |
| *39 | A762016 | Шплинт | 1 |
| 39 | A763016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
