Насос трубопроводы — HITACHI KH100D

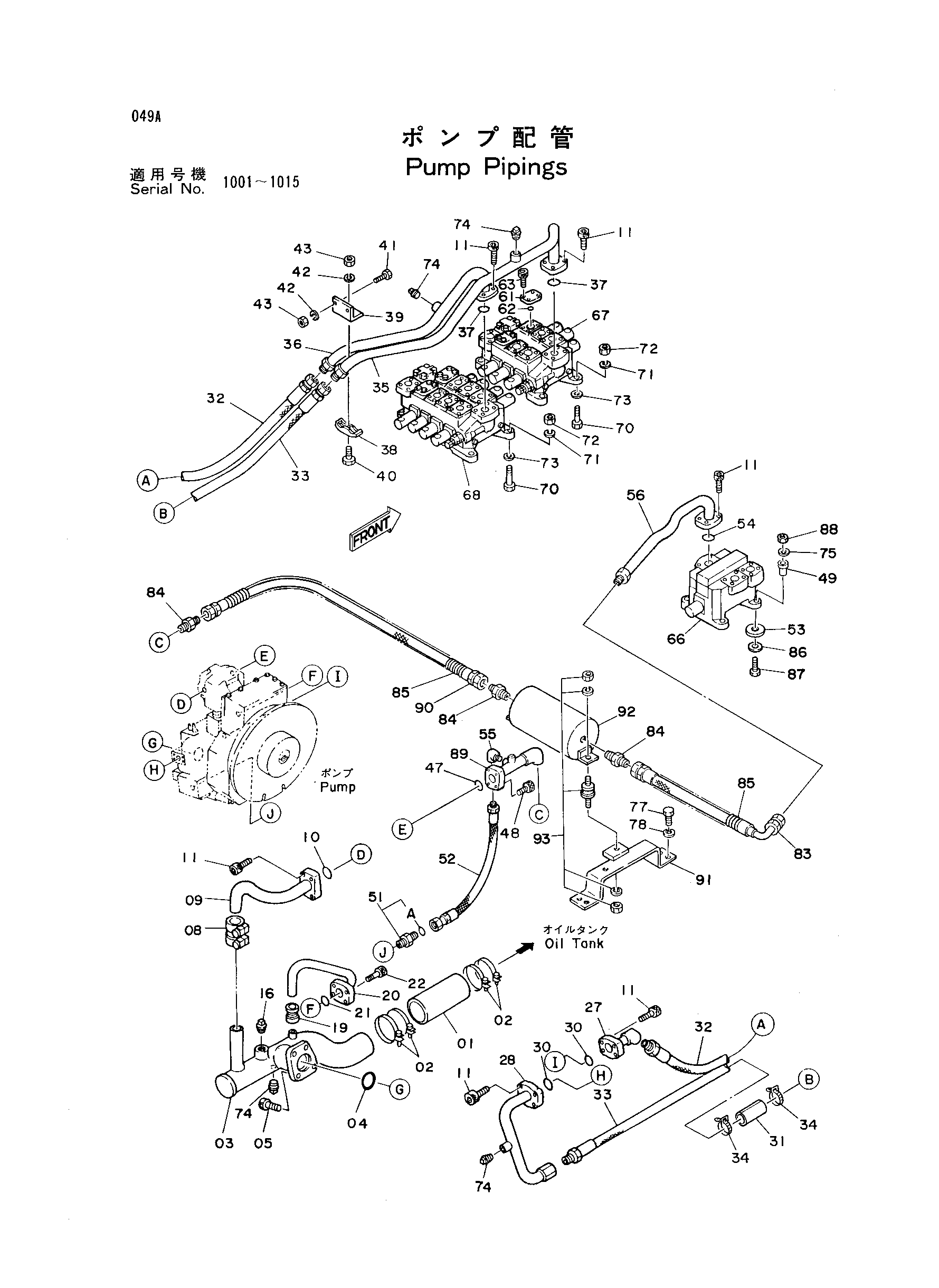

Заводская схема «Насос трубопроводы» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4120315 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 7012673 | Трубка | 1 |
| 04 | A811115 | Уплотнительное кольцо | 1 |
| 05 | M341640 | Болт с внутренним шестигранником | 4 |
| 08 | 4067834 | Муфта | 1 |
| *09 | 9717757 | Трубка | 1 |
| 09 | 9732727 | Трубка | 1 |
| 10 | A811050 | Уплотнительное кольцо | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 24 |
| 16 | 94-2026 | Пробка | 1 |
| 19 | 4073889 | Муфта | 1 |
| 20 | 8026214 | Трубка | 1 |
| 21 | A811030 | Уплотнительное кольцо | 1 |
| 22 | M341036 | Болт с внутренним шестигранником | 4 |
| 27 | 9719941 | Трубка | 1 |
| 28 | 9719942 | Трубка | 1 |
| 30 | 966993 | Уплотнительное кольцо | 2 |
| 31 | 4172659 | Защитный кожух | 1 |
| 32 | 4131844 | Шланг | 1 |
| 33 | 4055338 | Шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 2 |
| 35 | 8029028 | Трубка | 1 |
| 36 | 8029025 | Трубка | 1 |
| 37 | A811040 | Уплотнительное кольцо | 2 |
| 38 | 4053599 | Хомут трубки | 1 |
| 39 | 4143134 | Кронштейн | 1 |
| 40 | J901265 | Болт | 1 |
| 41 | J901230 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 3 |
| 43 | J950012 | Гайка | 3 |
| 47 | A811035 | Уплотнительное кольцо | 1 |
| 48 | M341036 | Болт с внутренним шестигранником | 4 |
| 49 | 4172242 | Резиновая втулка | 3 |
| 51 | 4042030 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4160698 | Шланг | 1 |
| 53 | 4172243 | Резиновая прокладка | 3 |
| 54 | A811040 | Уплотнительное кольцо | 1 |
| 55 | 94-0630 | Угловой штуцер | 1 |
| 56 | 8030870 | Трубка | 1 |
| 61 | 4089141 | Фланец | 4 |
| 62 | A811035 | Уплотнительное кольцо | 4 |
| 63 | M341036 | Болт с внутренним шестигранником | 16 |
| 66 | 4197574 | Гидрораспределитель | 1 |
| 67 | 4162626 | Гидрораспределитель | 1 |
| 68 | 4162627 | Гидрораспределитель | 1 |
| 70 | J901255 | Болт | 6 |
| 71 | A590912 | Пружинная шайба | 6 |
| 72 | J950012 | Гайка | 6 |
| 73 | A590112 | Плоская шайба | 6 |
| 74 | 94-2023 | Пробка | 4 |
| 75 | A590110 | Плоская шайба | 3 |
| 77 | J901230 | Болт | 8 |
| 78 | A590912 | Пружинная шайба | 8 |
| 83 | 4163063 | Шланг | 1 |
| 84 | 94-1305 | Адаптер | 3 |
| 85 | 4055137 | Защитный кожух | 2 |
| 86 | J217083 | Шайба | 3 |
| 87 | J901060 | Болт | 3 |
| 88 | M660010 | U-образная гайка | 3 |
| 89 | 9723884 | Трубка | 1 |
| 90 | 4159560 | Шланг | 1 |
| 91 | 9728468 | Кронштейн | 2 |
| 92 | 9728119 | Трубка | 1 |
| 93 | 4205585 | Резиновая подушка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
