Крюк 5T (д-тйпе) — HITACHI KH100D

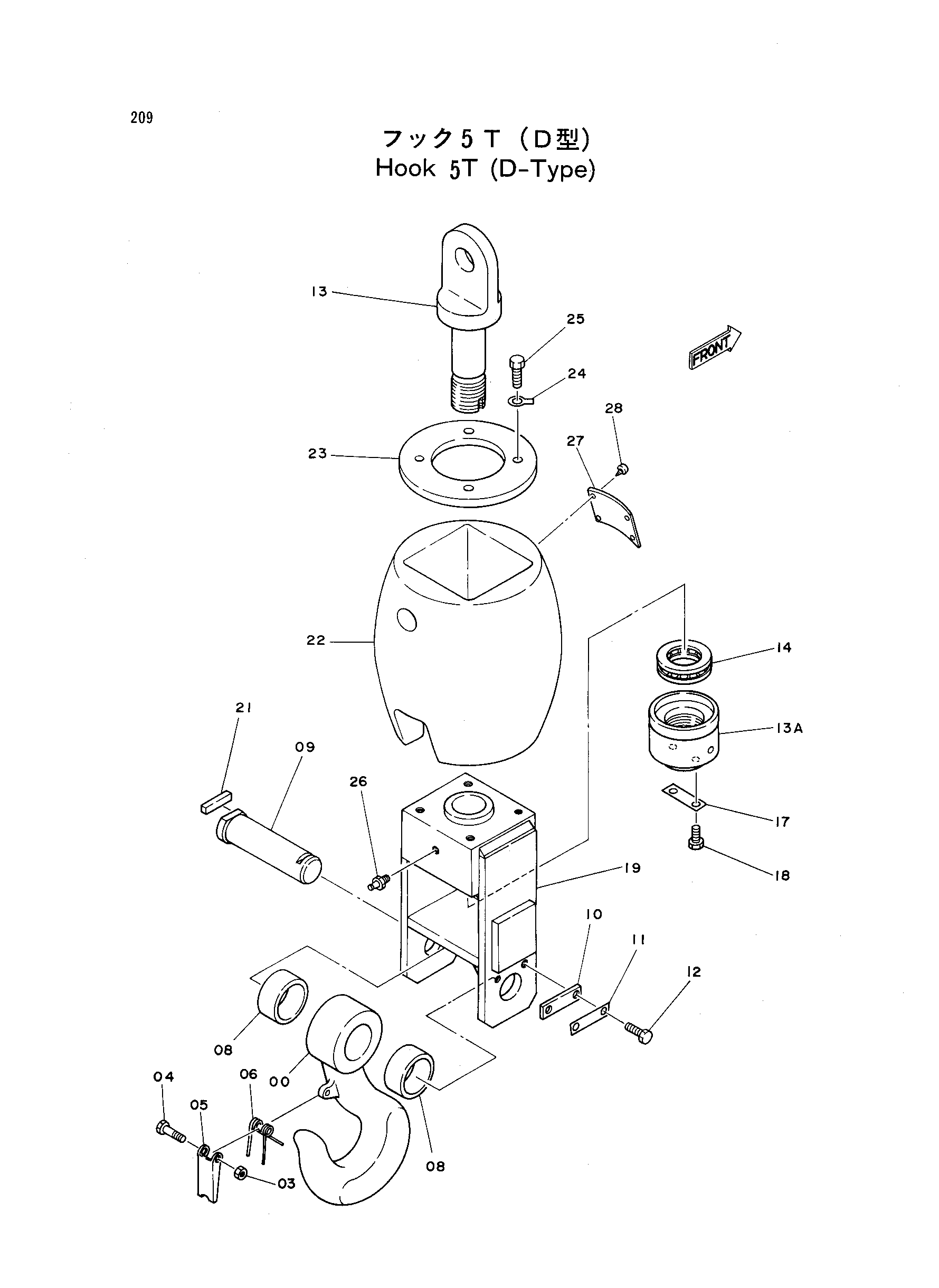

Заводская схема «Крюк 5T (д-тйпе)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9052549 | Крюк 5T в сборе | 1 | |
| 00 | 2011023 | Крюк | 1 |
| 03-0 | 9058605 | Кронштейн в сборе | 1 |
| 03 | 4030364 | U-образная гайка | 1 |
| 04 | J900850 | Болт | 1 |
| 05 | 4152251 | Кронштейн | 1 |
| 06 | 4093094 | Пружина торсион | 1 |
| 08 | 4093095 | Проставка | 2 |
| 09 | 4152252 | Мост | 1 |
| 10 | X4246 | Стопорная пластина | 1 |
| 11 | 4100133 | Стопорная шайба | 1 |
| 12 | J931222 | Болт | 2 |
| 13-1 | 9058250 | Шток винт в сборе | 1 |
| 14 | 4092916 | Шариковый подшипник | 1 |
| 17 | 4100134 | Стопорная шайба | 1 |
| 18 | J931022 | Болт | 2 |
| 19 | 7013669 | Рама | 1 |
| 21 | 4093099 | Пластина | 1 |
| 22 | 2018524 | Груз | 1 |
| 23 | 4152255 | Ограничитель | 1 |
| 24 | 4152256 | Шайба тонгуед | 4 |
| 25 | J901445 | Болт | 4 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 495652 | Информационная табличка | 1 |
| 28 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
