Рама крышка — HITACHI KH100D

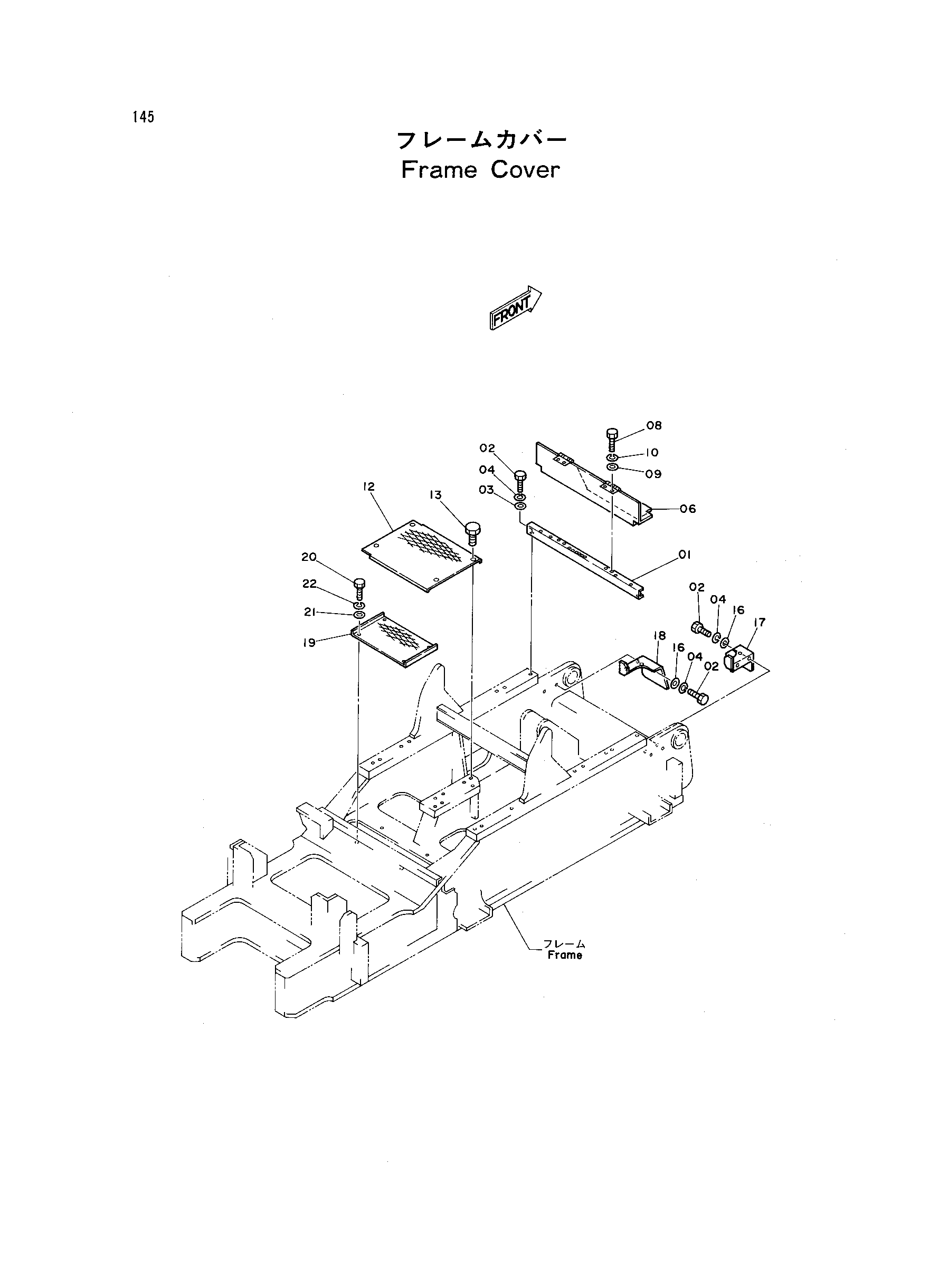

Заводская схема «Рама крышка» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3029131 | Стойка | 1 |
| 02 | J901230 | Болт | 6 |
| 03 | A590712 | Шайба уклон | 2 |
| 04 | A590912 | Пружинная шайба | 6 |
| 06 | 7015442 | Крышка передний | 1 |
| 08 | J901016 | Болт | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 12 | 4203463 | Крышка | 1 |
| 13 | J833040 | Болт | 4 |
| 16 | A590112 | Плоская шайба | 4 |
| 17 | 8032181 | Кронштейн | 1 |
| 18 | 8032182 | Кронштейн | 1 |
| 19 | 4166275 | Крышка | 1 |
| 20 | J901225 | Болт | 4 |
| 21 | A590112 | Плоская шайба | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
