Гидробак — HITACHI KH100D

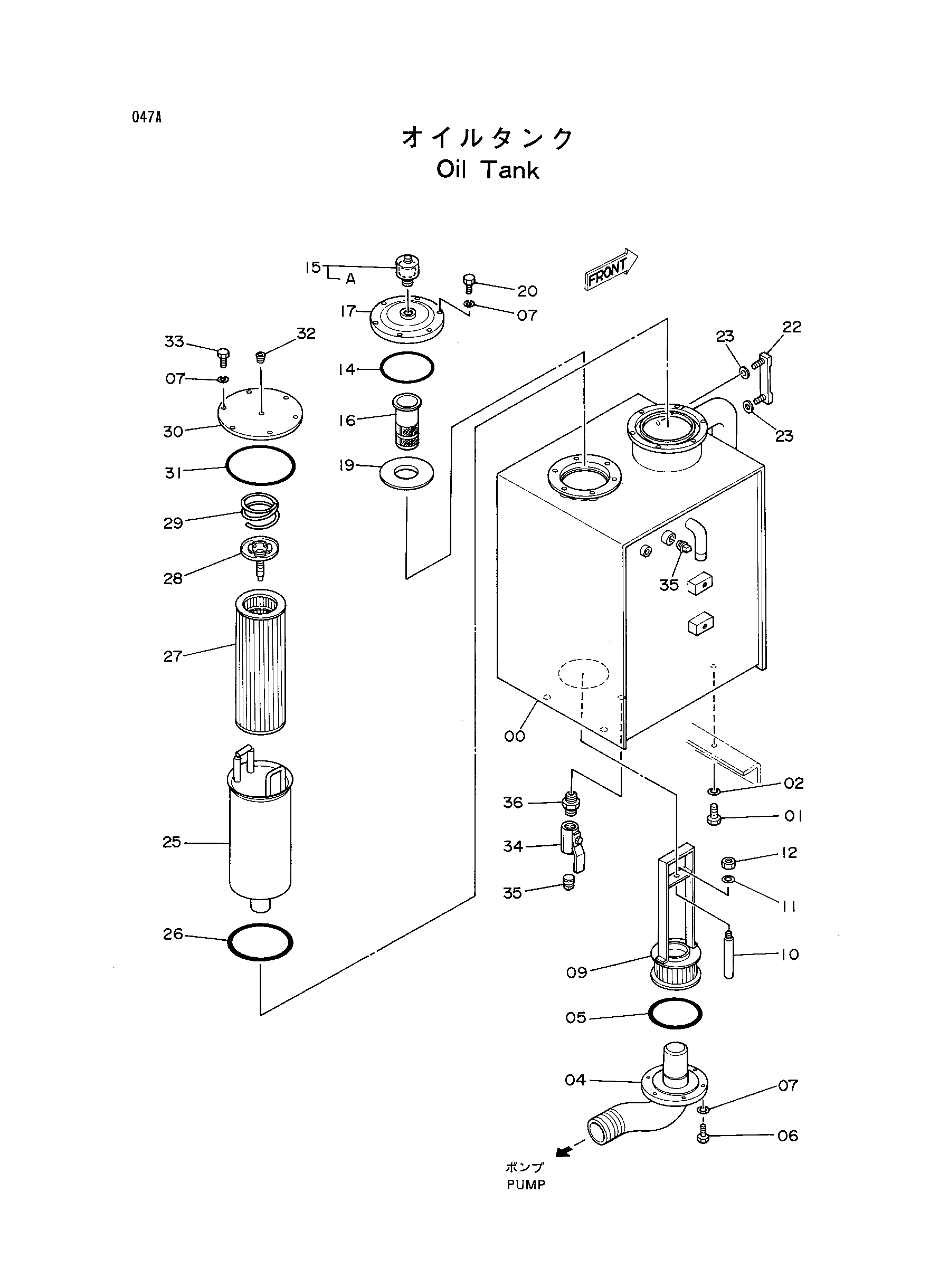

Заводская схема «Гидробак» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 6005830 замена: 6010507 | Гидробак | 1 |
| *00 | 6005830 замена: 4251216 | Гидробак | 1 |
| *00 | 6005830 замена: A810230 | Гидробак | 1 |
| *00 | 6005830 замена: 94-2012 | Гидробак | 1 |
| *00 | 6005830 замена: J901025 | Гидробак | 1 |
| 00 | 6010507 | Масляный бак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 04 | 8026157 | Всасывающая трубка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 1 |
| 06 | J901035 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 18 |
| 09 | 4142926 | Всасывающий фильтр | 1 |
| 10 | 4155977 | Магнит | 1 |
| 11 | A590412 | Шайба тонгуед | 1 |
| 12 | J950012 | Гайка | 1 |
| 14 | A810165 | Уплотнительное кольцо | 1 |
| 15 | 4141320 | Сапун | 1 |
| 15A | 4167549 | Элемент | 1 |
| 16 | 4119304 | Сетчатый фильтр | 1 |
| 17 | 8028383 | Крышка | 1 |
| 19 | 4153749 | Пластина | 1 |
| 20 | M111020 | Болт | 6 |
| 22 | 8016441 | Указатель уровня | 1 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 25 | 7012647 | Корпус фильтр | 1 |
| 26 | A810200 | Уплотнительное кольцо | 1 |
| *27 | 4050731 замена: 4180416 | Фильтр | 2 |
| 27 | 4180416 | Елмент фильтр | 1 |
| 28 | 4050733 | Клапан | 1 |
| 29 | 4050732 | Пружина | 1 |
| *30 | 4137442 замена: 4249029 | Крышка | 1 |
| *30 | 4249029 | Крышка | 1 |
| 30 | 4251216 | Крышка | 1 |
| *31 | A810210 | Уплотнительное кольцо | 1 |
| 31 | A810230 | Уплотнительное кольцо | 1 |
| *32 | 94-2023 | Пробка | 1 |
| 32 | 94-2012 | Пробка | 1 |
| *33 | J901030 | Болт | 6 |
| 33 | J901025 | Болт | 6 |
| 34 | 94-4030 | Кран | 1 |
| 35 | 94-2026 | Пробка | 2 |
| 36 | 94-1705 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
