Ход трубопроводы — HITACHI KH100D

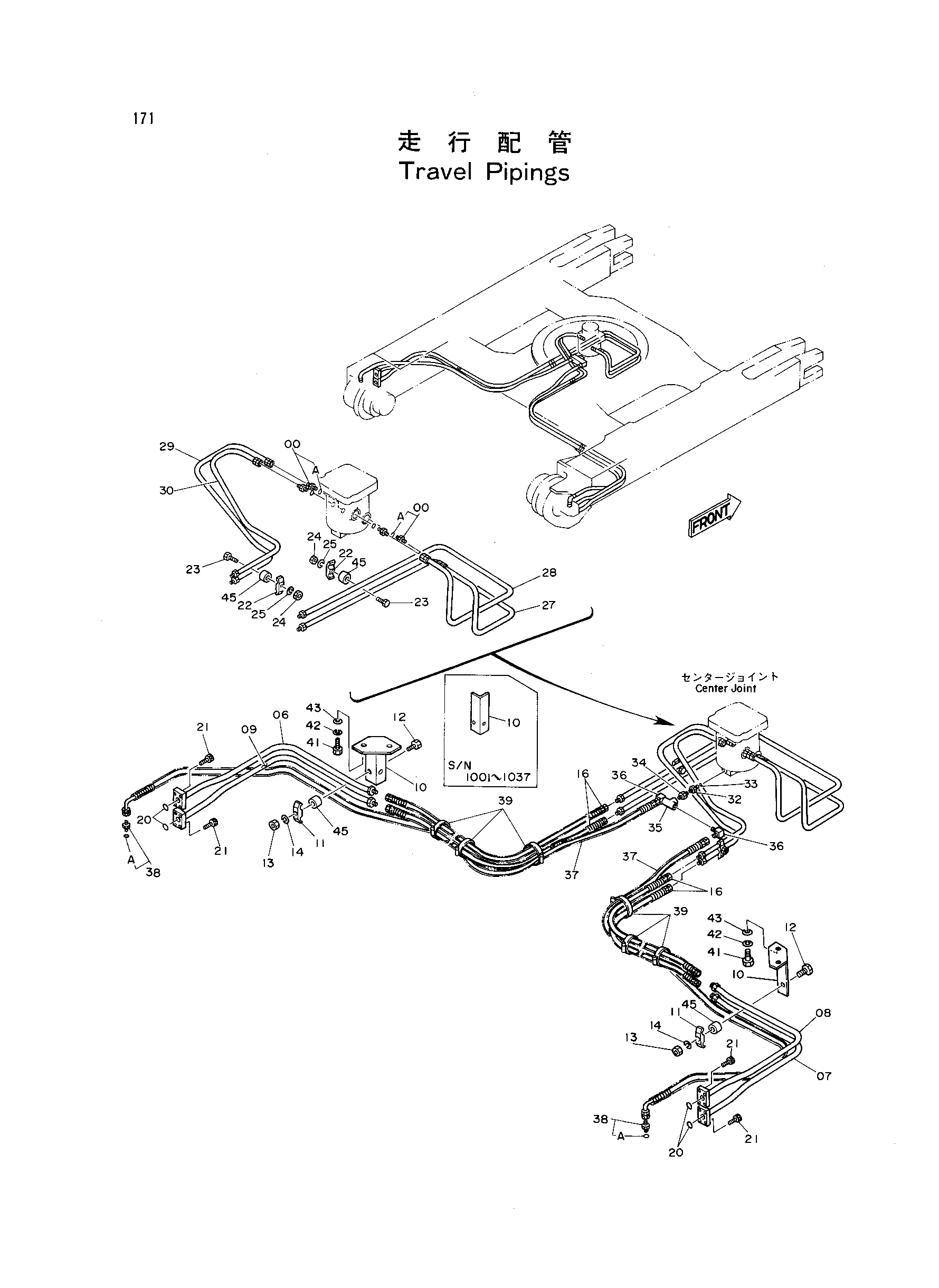

Заводская схема «Ход трубопроводы» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 8042924 | Трубка | 1 |
| 07 | 8042925 | Трубка | 1 |
| 08 | 8042926 | Трубка | 1 |
| 09 | 8042927 | Трубка | 1 |
| *10 | 4228508 | Опора | 2 |
| 10 | 9736407 | Кронштейн | 2 |
| *11 | 4053596 замена: 4189859 | Хомут трубки | 2 |
| *11 | 4053596 замена: 4273783 | Хомут трубки | 2 |
| 11 | 4189859 | Хомут трубки | 2 |
| 12 | J901255 | Болт | 2 |
| 13 | J950012 | Гайка | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 16 | 4227065 | Шланг | 4 |
| 20 | A811035 | Уплотнительное кольцо | 4 |
| 21 | M341032 | Болт с внутренним шестигранником | 16 |
| *22 | 4053596 замена: 4189859 | Хомут трубки | 2 |
| *22 | 4053596 замена: 4273783 | Хомут трубки | 2 |
| 22 | 4189859 | Хомут трубки | 2 |
| 23 | J901255 | Болт | 2 |
| 24 | J950012 | Гайка | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 27 | 8044240 | Трубка | 1 |
| 28 | 8044241 | Трубка | 1 |
| 29 | 8044242 | Трубка | 1 |
| 30 | 8044243 | Трубка | 1 |
| 32 | 4138871 | Адаптер | 1 |
| 33 | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4156947 | Адаптер | 1 |
| 35 | 94-0661 | Тройник | 1 |
| 36 | 94-1402 | Угловой штуцер | 2 |
| 37 | 4203155 | Шланг | 2 |
| 38 | 4042031 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4507512 | Хомут шланга | 6 |
| 41 | J901225 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | A590112 | Плоская шайба | 4 |
| 45 | 4273783 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
