Кабина (2/2) — HITACHI KH100D

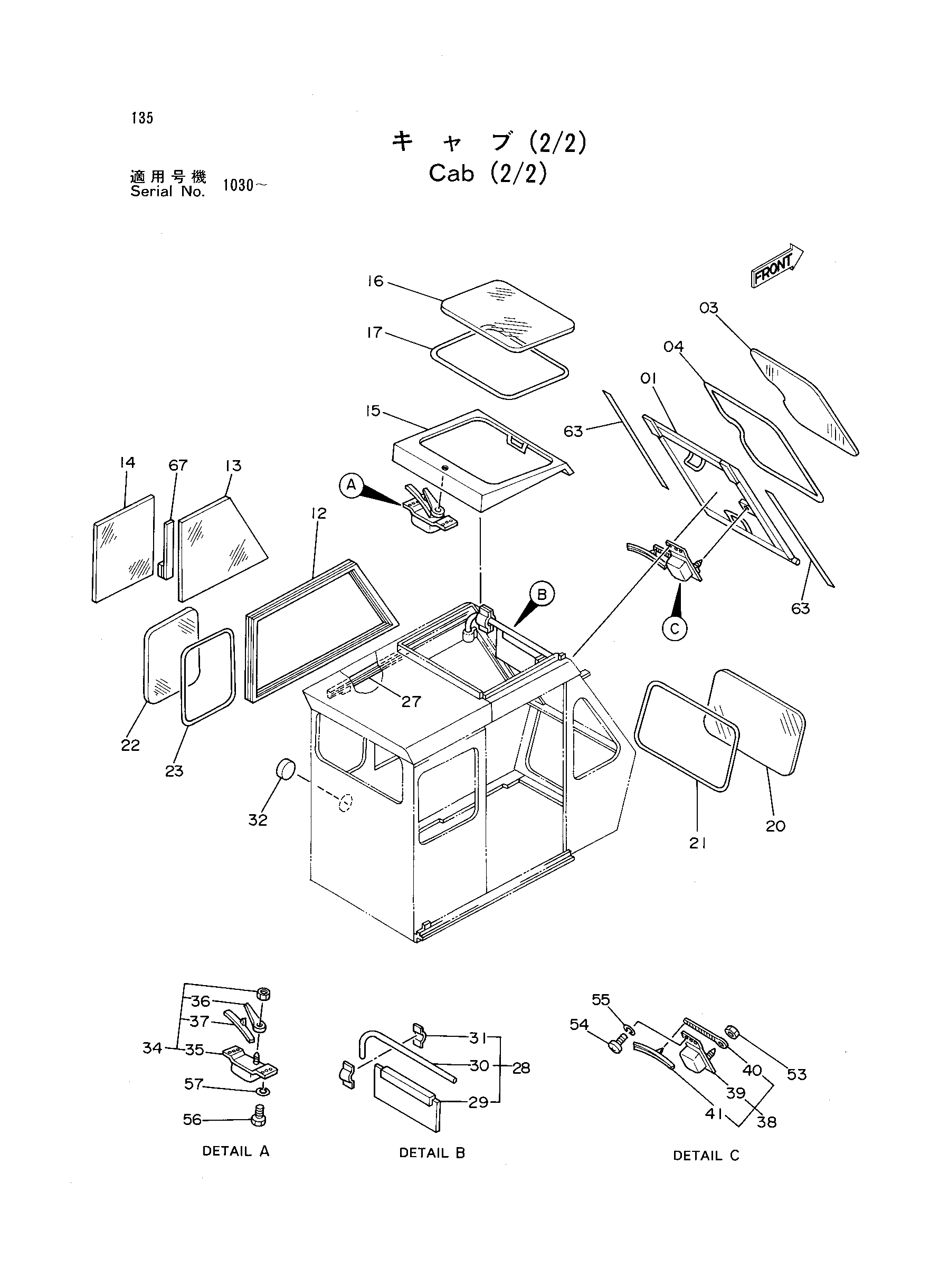

Заводская схема «Кабина (2/2)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4265359 замена: 4277395 | Кабина в сборе | 1 |
| 4277395 | Кабина в сборе | 1 | |
| 01 | 4265361 | Окно передний | 1 |
| 03 | 4147882 | Стекло | 1 |
| 04 | 4161082 | Резиновая прокладка | 1 |
| 12 | 4126999 | Окно боковой | 1 |
| 13 | 3014156 | Стекло | 1 |
| 14 | 3014157 | Стекло | 1 |
| 15 | 4250794 | Окно верхний | 1 |
| 16 | 4161086 | Стекло | 1 |
| 17 | 4161087 | Резиновая прокладка | 1 |
| 20 | 4161090 | Стекло | 1 |
| 21 | 4161091 | Резиновая прокладка | 1 |
| 22 | 4161092 | Стекло | 1 |
| 23 | 4161093 | Резиновая прокладка | 1 |
| 27 | 4250795 | Направляющая направляющая | 1 |
| 28 | 4161097 | Сунвисор в сборе | 1 |
| 29 | 4161098 | Сунвисор | 1 |
| 30 | 4161099 | Стойка | 1 |
| 31 | 4161100 | Кронштейн | 2 |
| 32 | 4038615 | Резиновая прокладка | 1 |
| 34 | 4265362 | Стеклоочиститель в сборе | 1 |
| 35 | 2027692 | Гидромотор | 1 |
| 36 | 4265363 | Рукоять | 1 |
| 37 | 4235321 | Отвал | 1 |
| 38 | 4169493 | Стеклоочиститель в сборе | 1 |
| 39 | 4151076 | Гидромотор | 1 |
| 40 | 4151078 | Рукоять | 1 |
| 41 | 4151077 | Отвал | 1 |
| 53 | 4050479 | Гайка | 1 |
| 54 | M470510 | Винт | 2 |
| 55 | A590905 | Пружинная шайба | 2 |
| 56 | J900610 | Болт | 3 |
| 57 | A590906 | Пружинная шайба | 3 |
| 63 | 4218924 | Резиновая прокладка | 2 |
| 67 | 4223780 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
