Пилотный трубопроводы (3) — HITACHI KH100D

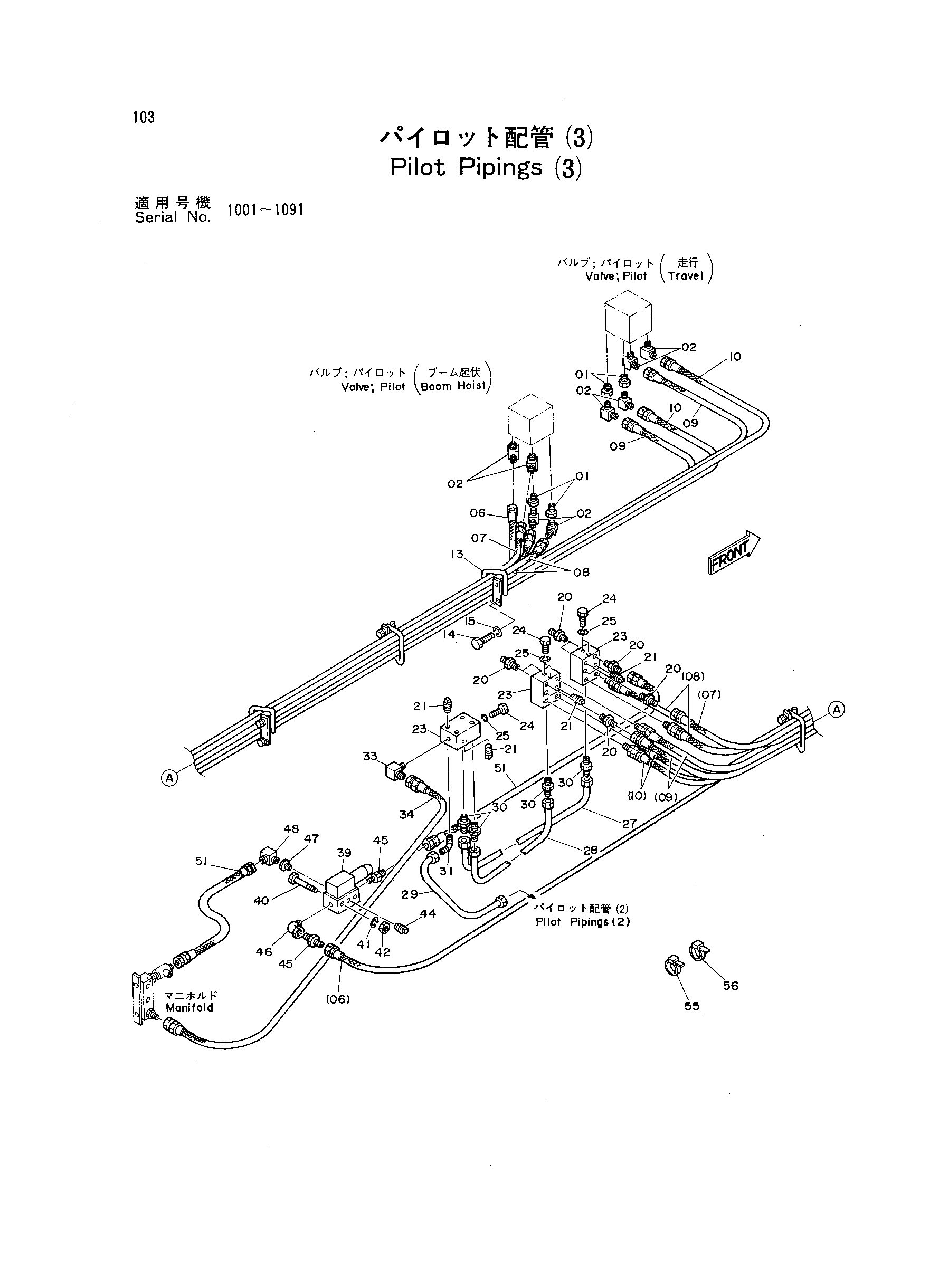

Заводская схема «Пилотный трубопроводы (3)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156947 | Адаптер | 4 |
| 02 | 94-1402 | Угловой штуцер | 8 |
| 06 | 4124801 | Нейлоновый шланг | 1 |
| 07 | 4131422 | Нейлоновый шланг | 1 |
| 08 | 4136361 | Нейлоновый шланг | 2 |
| 09 | 4124810 | Нейлоновый шланг | 2 |
| 10 | 4156467 | Нейлоновый шланг | 2 |
| 13 | 8029454 | Опора | 4 |
| 14 | J901020 | Болт | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 20 | 4144089 | Адаптер | 16 |
| 21 | 94-2022 | Пробка | 11 |
| 23 | 4154724 | Челночный клапан | 3 |
| 24 | J901020 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 27 | 4156950 | Трубка | 1 |
| 28 | 4156951 | Трубка | 1 |
| 29 | 4156953 | Трубка | 1 |
| 30 | 4130170 | Штуцер трубки | 4 |
| 31 | 4130176 | Штуцер трубки | 1 |
| 33 | 4118999 | Угловой штуцер | 1 |
| 34 | 4141035 | Нейлоновый шланг | 1 |
| 39 | 4155364 | Электромагнитный клапан | 1 |
| 40 | J900870 | Болт | 2 |
| 41 | A590908 | Пружинная шайба | 2 |
| 42 | M500807 | Гайка | 2 |
| 44 | 94-2023 | Пробка | 1 |
| 45 | 4144089 | Адаптер | 2 |
| 46 | 94-0630 | Угловой штуцер | 1 |
| 47 | 4156947 | Адаптер | 1 |
| 48 | 94-1402 | Угловой штуцер | 1 |
| 51 | 4136360 | Нейлоновый шланг | 2 |
| 55 | 4055311 | Ленточный зажим | 3 |
| 56 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
