Трансмиссия — HITACHI KH100D

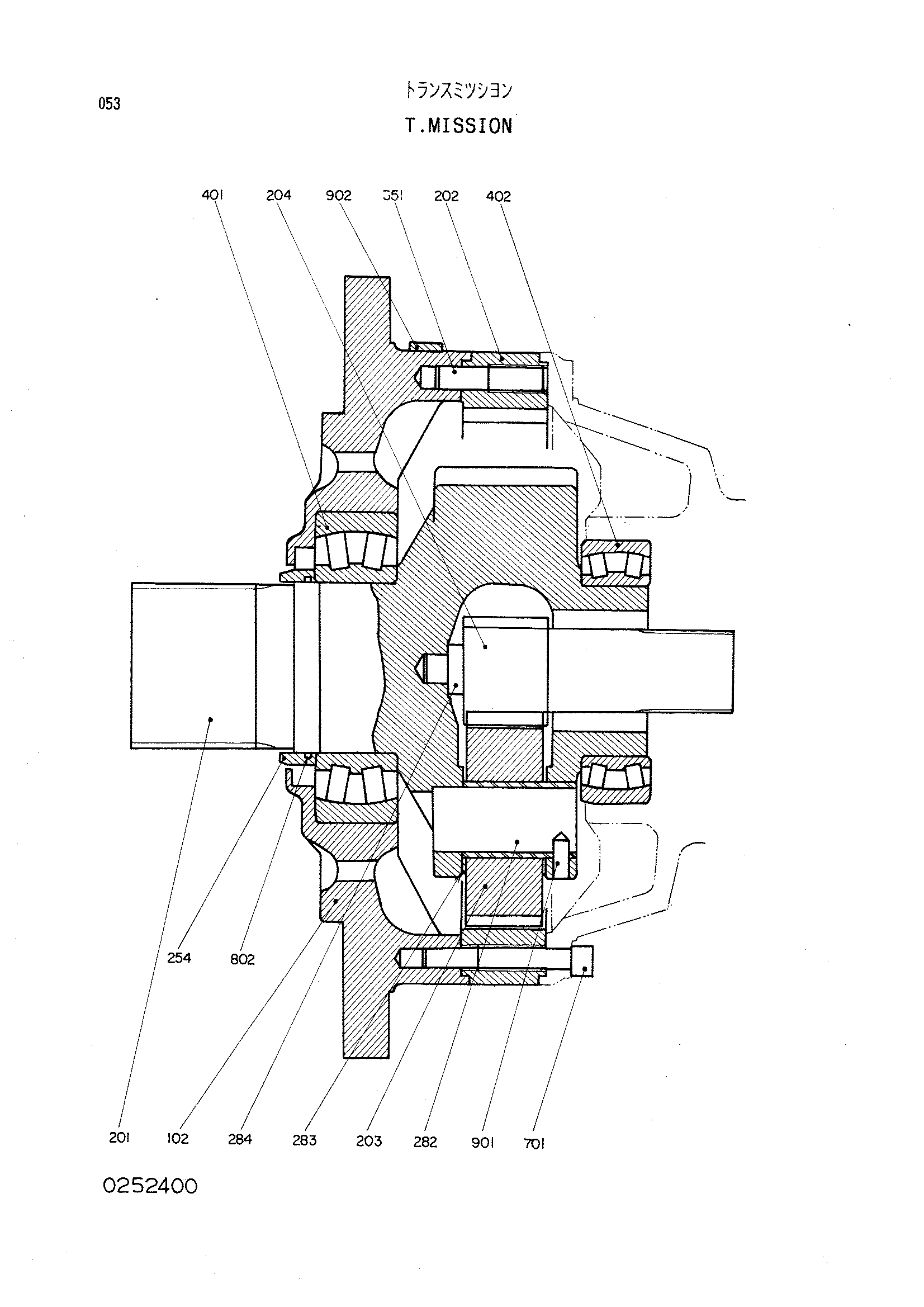

Заводская схема «Трансмиссия» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167923 | Трансмиссия | 1 | |
| 102 | 0252401 | Корпус передний | 1 |
| 201 | 0252402 | Вал | 1 |
| 202 | 0252403 | Коронная шестерня | 1 |
| 203 | 0252404 | Планетарная шестерня | 3 |
| 204 | 0252405 | Солнечная шестерня | 1 |
| 254 | 0252406 | Уплотнительное кольцо | 1 |
| 282 | 0252407 | Палец | 3 |
| 283 | 0252408 | Упорная шайба | 6 |
| 284 | 0252409 | Упорный буттон | 1 |
| 351 | 0252410 | Установочный штифт | 4 |
| 401 | 0252411 | Подшипник | 1 |
| 402 | 0252412 | Подшипник | 1 |
| 701 | 0252413 | Болт с внутренним шестигранником | 16 |
| 802 | A811110 | Уплотнительное кольцо | 1 |
| 901 | 0252414 | Пружинный штифт | 3 |
| 902 | 0147210 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
