Барабан вал <для драглине> — HITACHI KH100D

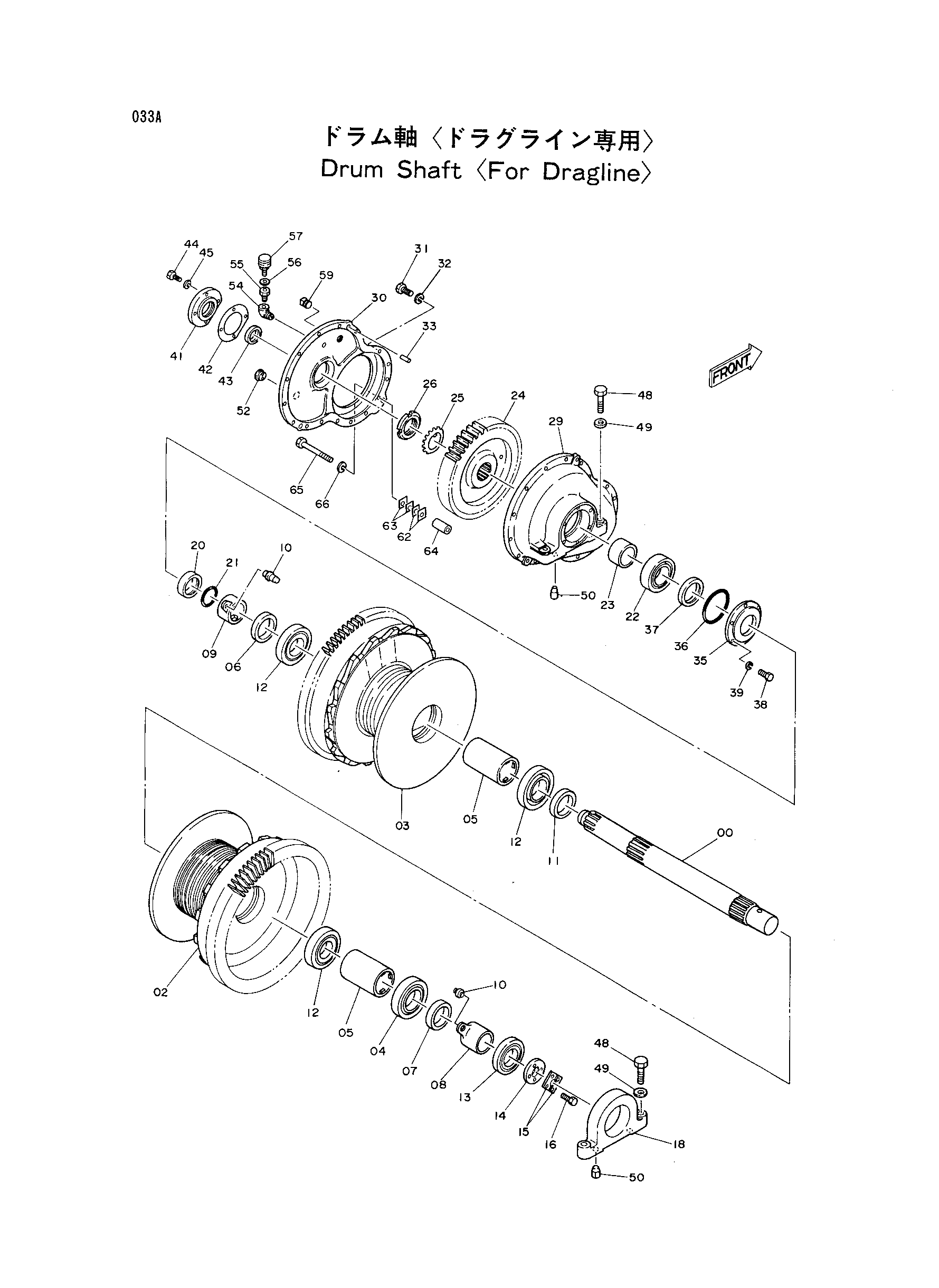

Заводская схема «Барабан вал <для драглине>» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2032311 | Вал | 1 |
| *02 | 1017136 | Барабан основной | 1 |
| *02 | 1017136 | Барабан основной | 1 |
| *02 | 1017136 | Барабан основной | 1 |
| *02 | 1018242 | Барабан основной | 1 |
| *02 | 1018242 | Барабан основной | 1 |
| *02 | 1018242 | Барабан основной | 1 |
| *03 | 1017137 | Барабан дополнительный. | 1 |
| *03 | 1017137 | Барабан дополнительный. | 1 |
| *03 | 1017137 | Барабан дополнительный. | 1 |
| *03 | 1018243 | Барабан дополнительный. | 1 |
| *03 | 1018243 | Барабан дополнительный. | 1 |
| *03 | 1018243 | Барабан дополнительный. | 1 |
| 04 | 4023691 | Шариковый подшипник | 1 |
| 05 | 9737662 | Проставка | 2 |
| 06 | 4254703 | Проставка | 1 |
| 07 | 4136399 | Проставка | 1 |
| 08 | 8025959 | Проставка | 1 |
| 09 | 8047135 | Проставка | 1 |
| 10 | 4092688 | Стопорный палец | 2 |
| 11 | 4281030 | Проставка | 1 |
| 12 | 4067269 | Шариковый подшипник | 3 |
| 13 | 4042733 | Шариковый подшипник | 1 |
| 14 | 4141860 | Стопорная пластина | 1 |
| 15 | 4141857 | Стопорная шайба | 2 |
| 16 | J901235 | Болт | 4 |
| 18 | 3024717 | Подшипник | 1 |
| 20 | 4254705 | Проставка | 1 |
| 21 | A810115 | Уплотнительное кольцо | 1 |
| 22 | 4510122 | Подшипник. спх.рол. | 1 |
| 23 | 4136437 | Проставка | 1 |
| 24 | 3066809 | Шестерня | 1 |
| *24 | 3032333 замена: 3069632 | Шестерня | 1 |
| 24 | 3069632 | Шестерня | 1 |
| 25 | 454962 | Шайба подшипник. | 1 |
| 26 | 454945 | Гайка подшипник. | 1 |
| 29 | 1008231 | Корпус шестерня | 1 |
| 30 | 1008232 | Крышка | 1 |
| 31 | J931650 | Болт | 10 |
| 32 | A590916 | Пружинная шайба | 10 |
| 33 | 4162766 | Установочный штифт | 2 |
| 35 | 3049372 | Фиксатор | 1 |
| 36 | A810190 | Уплотнительное кольцо | 1 |
| 37 | 923911 | Масляное уплотнение | 1 |
| 38 | J901230 | Болт | 6 |
| 39 | A590912 | Пружинная шайба | 6 |
| 41 | 4141855 | Крышка | 1 |
| 42 | 4141854 | Манжета | 1 |
| 43 | 923810 | Масляное уплотнение | 1 |
| 44 | J901225 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 48 | M923011 | Болт | 4 |
| 49 | 4114408 | Шайба | 4 |
| 50 | 4122547 | Установочный штифт | 4 |
| 52 | 971380 | Указатель уровня | 1 |
| 54 | 94-0633 | Угловой штуцер | 1 |
| 55 | 4096990 | Адаптер | 1 |
| 56 | D912218 | Шайба | 1 |
| 57 | 989058 | Сапун | 1 |
| 59 | 94-2028 | Пробка | 1 |
| 62 | 4162764 | Регулировочная шайба 0.1 | 2 |
| 63 | 4162765 | Регулировочная шайба 0.3 | 2 |
| 64 | 4162763 | Проставка | 1 |
| 65 | J932011 | Болт | 1 |
| 66 | A590920 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
