Боковой валк — HITACHI KH100D

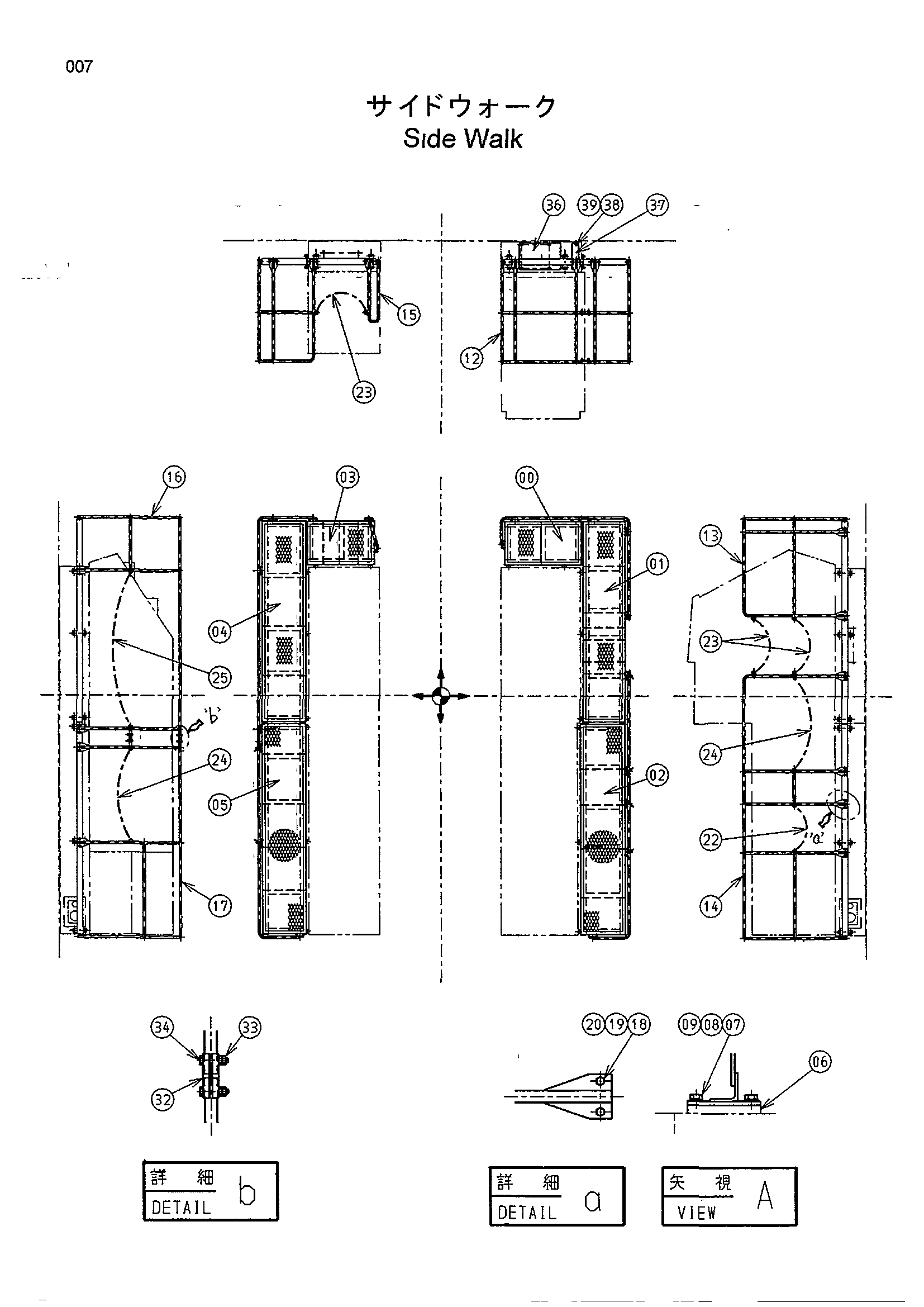

Заводская схема «Боковой валк» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052271 | Ступень | 1 |
| 01 | 7025040 | Ступень | 1 |
| 02 | 7038191 | Ступень R3 | 1 |
| 03 | 8052272 | Ступень | 1 |
| 04 | 7025042 | Ступень | 1 |
| 05 | 7038192 | Ступень L3 | 1 |
| 06 | 4167486 | Седло винта | 16 |
| 07 | J901630 | Болт | 32 |
| 08 | A590916 | Пружинная шайба | 32 |
| 09 | 4167487 | Регулировочная шайба | 16 |
| 12 | 8037377 | Поручень | 1 |
| 13 | 7017692 | Поручень | 1 |
| 14 | 7038193 | Поручень R3 | 1 |
| 15 | 8037378 | Поручень | 1 |
| 16 | 7025080 | Поручень | 1 |
| 17 | 7038194 | Поручень L3 | 1 |
| 18 | J901025 | Болт | 40 |
| 19 | A590910 | Пружинная шайба | 40 |
| 20 | 4196980 | Регулировочная шайба | 20 |
| 22 | 4197060 | Цепь | 1 |
| 23 | 4161385 | Цепь | 3 |
| 24 | 4197061 | Цепь | 2 |
| 25 | 4196981 | Цепь | 1 |
| 32 | 4286034 | Трубка | 8 |
| 33 | J901055 | Болт | 8 |
| 34 | J950010 | Гайка | 16 |
| 36 | 4263814 | Крышка | 1 |
| 37 | 4263871 | Крышка | 1 |
| 38 | J901025 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
