Крышка — HITACHI KH1000

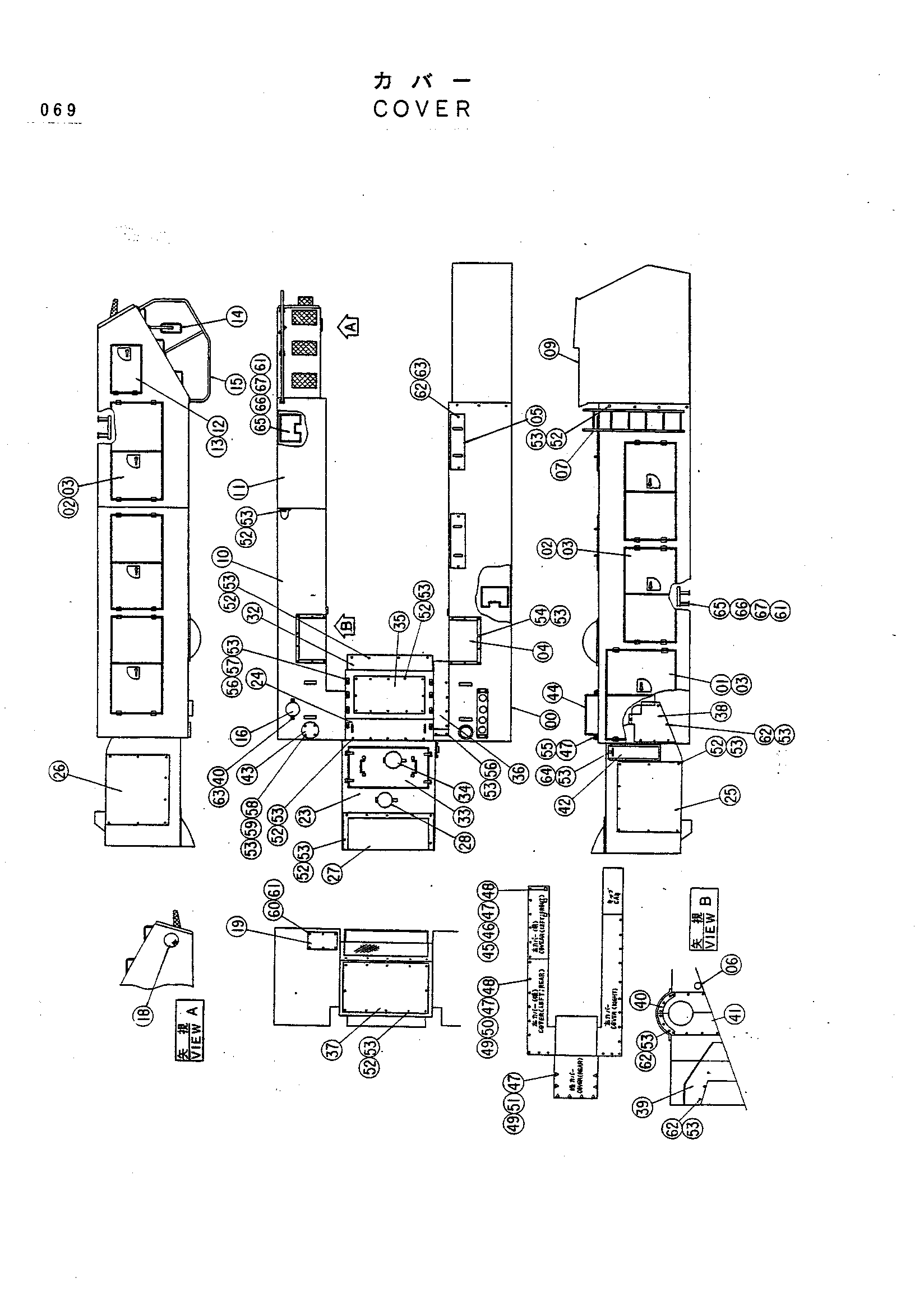

Заводская схема «Крышка» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1007336 | Крышка | 1 |
| 01 | 2017930 | Дверь | 1 |
| 02 | 4126975 | Дверь | 5 |
| 03 | 4126977 | Стойка | 12 |
| 04 | 3027252 | Крышка | 2 |
| 05 | 3027251 | Крышка | 1 |
| 06 | 4038615 | Резиновая прокладка | 2 |
| 07 | 3027542 | Лестница | 1 |
| 09 | 4139270 | Кабина | 1 |
| 10 | 1007333 | Крышка | 1 |
| 11 | 1007335 | Крышка | 1 |
| 12 | 4126979 | Дверь | 1 |
| 13 | 4126983 | Стойка | 1 |
| 14 | 4129958 | Зеркало | 1 |
| 15 | 3027253 | Рукоятка | 1 |
| 16 | 3023351 | Крышка | 1 |
| 18 | 4038615 | Резиновая прокладка | 1 |
| 19 | 4149643 | Крышка | 1 |
| 23 | 2023760 | Крышка | 1 |
| 24 | 3037218 | Крышка | 1 |
| 25 | 4197198 | Крышка | 1 |
| 26 | 4197199 | Крышка | 1 |
| 27 | 3037219 | Крышка | 1 |
| 28 | 4197200 | Крышка | 1 |
| 32 | 4197201 | Крышка | 1 |
| 33 | 3037220 | Крышка | 1 |
| 34 | 4197202 | Крышка | 1 |
| 35 | 4197203 | Крышка | 1 |
| 36 | 3037221 | Крышка | 1 |
| 37 | 4197204 | Крышка | 1 |
| 38 | 4197205 | Крышка | 1 |
| 39 | 4197206 | Крышка | 1 |
| 40 | 4197207 | Крышка | 2 |
| 41 | 4197208 | Крышка | 2 |
| 42 | 4197209 | Крышка | 1 |
| 43 | 9726316 | Крышка | 1 |
| 44 | 4151300 | Кронштейн | 1 |
| 45 | M211240 | Болт | 3 |
| 46 | A590712 | Шайба уклон | 3 |
| 47 | A590912 | Пружинная шайба | 42 |
| 48 | M581210 | Гайка | 30 |
| 49 | M211232 | Болт | 35 |
| 50 | A590112 | Еасхер | 35 |
| 51 | 449490 | Шайба | 8 |
| 52 | M211025 | Болт | 68 |
| 53 | A590910 | Пружинная шайба | 135 |
| 54 | M211016 | Болт | 16 |
| 55 | M211230 | Болт | 4 |
| 56 | M211045 | Болт | 14 |
| 57 | 4197222 | Шайба | 8 |
| 58 | J950010 | Гайка | 4 |
| 59 | J950010 | Гайка | 4 |
| 60 | M430816 | Винт | 6 |
| 61 | A590908 | Пружинная шайба | 14 |
| 62 | M211020 | Болт | 28 |
| 63 | M361220 | Болт винг | 1 |
| 64 | M361020 | Болт винг | 1 |
| 65 | 8029718 | Крышка | 2 |
| 66 | M200816 | Болт | 8 |
| 67 | A590108 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
