Управление короб — HITACHI KH1000

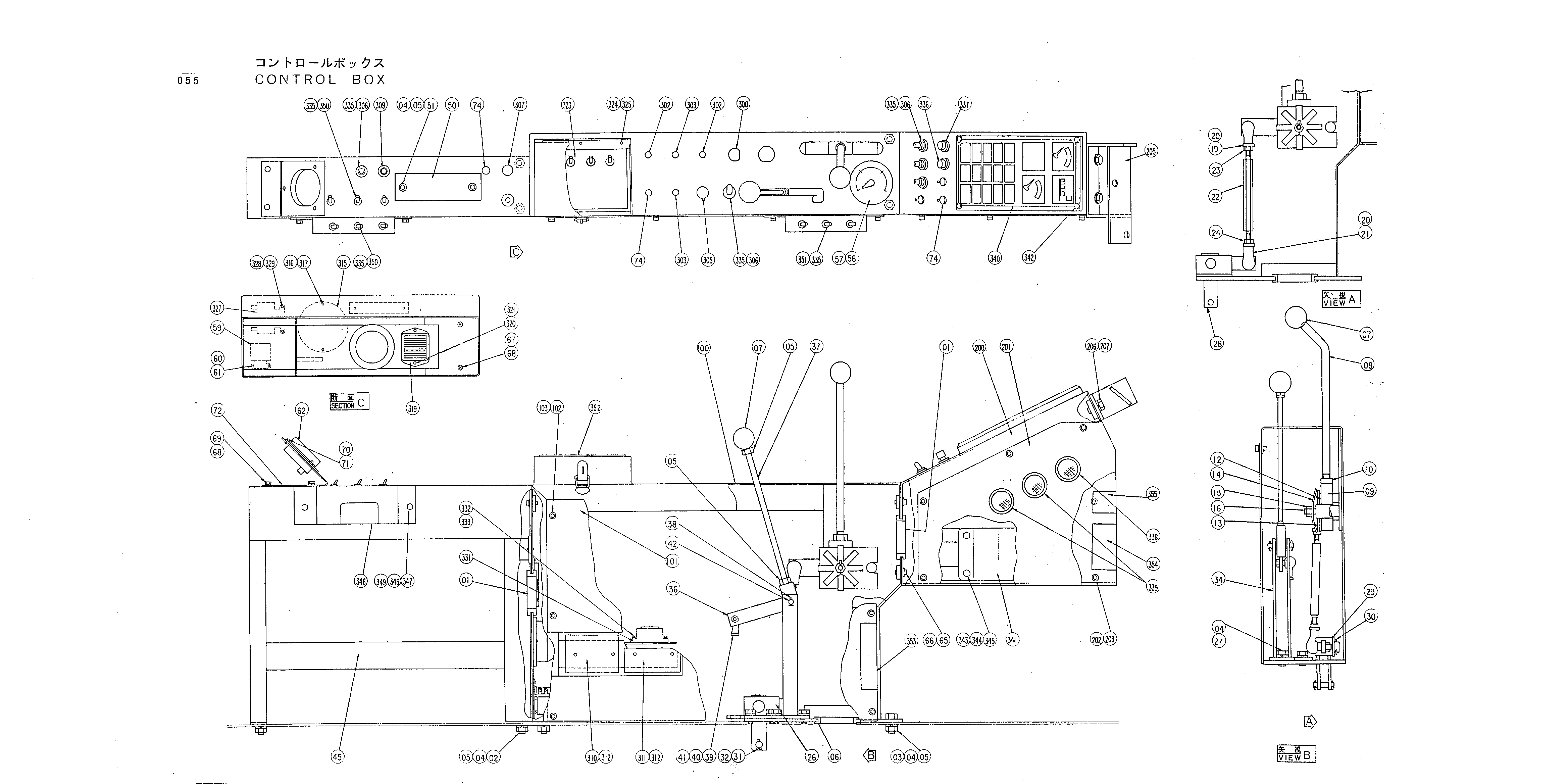

Заводская схема «Управление короб» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4087462 | Резиновая втулка | 2 |
| 02 | M211020 | Болт | 6 |
| 03 | M211025 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 14 |
| 05 | M581008 | Гайка | 12 |
| 06 | 4099474 | Резиновая прокладка | 2 |
| 07 | 499845 | Рукоятка | 2 |
| 08 | 4140246 | Рычаг | 1 |
| 09 | 9717183 | Рычаг | 1 |
| 10 | M581411 | Гайка | 1 |
| 12 | 428770 | Дисковый | 1 |
| 13 | 4080875 | Пластина | 1 |
| 14 | 48569 | Пружина флусх | 1 |
| 15 | M531012 | Корончатая гайка | 1 |
| 16 | A762022 | Шплинт | 1 |
| 19 | 4056018 | Шарнир | 1 |
| 20 | 4030364 | U-образная гайка | 2 |
| 21 | 4140064 | Шарнир | 1 |
| 22 | 4140245 | Шток | 1 |
| 23 | M500807 | Гайка | 1 |
| 24 | M580008 | Гайка (левый) | 1 |
| 26 | 8025769 | Кронштейн | 1 |
| 27 | M211016 | Болт | 4 |
| 28 | 9708161 | Рычаг | 1 |
| 29 | A590120 | Шайба | 1 |
| 30 | A764032 | Шплинт | 1 |
| 31 | 445333 | Палец | 1 |
| 32 | A762520 | Шплинт | 2 |
| 34 | 9719591 | Кронштейн | 1 |
| 36 | 9717386 | Рычаг | 1 |
| 37 | 4141039 | Рычаг | 1 |
| 38 | A762022 | Шплинт | 2 |
| 39 | 4056017 | Шарнир | 1 |
| 40 | M500605 | Гайка | 1 |
| 41 | A590906 | Пружинная шайба | 1 |
| 42 | 4141040 | Палец | 1 |
| 45 | 6005862 | Стойка боковой | 1 |
| 50 | 4080874 | Крышка | 1 |
| 51 | M341018 | Болт с внутренним шестигранником | 2 |
| 57 | 4117496 | Измеритель такхо | 1 |
| 58 | 4097507 | Вал флексибле | 1 |
| 59 | 4112459 | Реле хоурметер | 1 |
| 60 | M430510 | Винт | 2 |
| 61 | A590905 | Пружинная шайба | 2 |
| 62 | 4151609 | Указатель давление | 1 |
| 65 | A590908 | Пружинная шайба | 4 |
| 66 | M430813 | Винт | 4 |
| 67 | M430613 | Винт | 2 |
| 68 | A590906 | Пружинная шайба | 6 |
| 69 | M200610 | Болт | 4 |
| 70 | M430406 | Винт | 3 |
| 71 | A590904 | Пружинная шайба | 3 |
| 72 | 4150652 | Кронштейн | 1 |
| 74 | 4147622 | Резиновая втулка | 5 |
| 100 | 6006356 | Стойка боковой | 1 |
| 101 | 4154560 | Крышка | 1 |
| 102 | M340610 | Болт с внутренним шестигранником | 8 |
| 103 | A590906 | Пружинная шайба | 8 |
| 200 | 7013813 | Стойка боковой | 1 |
| 201 | 4154559 | Крышка | 1 |
| 202 | M340610 | Болт с внутренним шестигранником | 6 |
| 203 | A590906 | Пружинная шайба | 6 |
| 205 | 9719590 | Кронштейн | 1 |
| 206 | M211020 | Болт с внутренним шестигранником | 2 |
| 207 | A590910 | Пружинная шайба | 2 |
| 300 | 4112456 | Выключатель (стартер) | 1 |
| 302 | 4009556 | Выключатель | 2 |
| 303 | 4016727 | Выключатель | 2 |
| 305 | 4115360 | Лигхтер | 1 |
| 306 | 4132280 | Выключатель | 5 |
| 307 | 4512042 | Фонарь | 1 |
| 309 | 4083757 | Выключатель | 1 |
| 310 | 4120451 | Короб предохранитель | 1 |
| 311 | 4073054 | Короб предохранитель | 1 |
| 312 | M440613 | Винт | 4 |
| 315 | 947457 | Белл | 1 |
| 316 | M430310 | Винт | 2 |
| 317 | A590903 | Пружинная шайба | 2 |
| 319 | 950703 | Зуммер | 1 |
| 320 | M430416 | Винт | 2 |
| 321 | A590904 | Пружинная шайба | 2 |
| 323 | 4119648 | Блок реле | 1 |
| 324 | M430413 | Винт | 6 |
| 325 | A590904 | Пружинная шайба | 6 |
| 327 | 4505392 | Реле (звуковой сигнал) | 1 |
| 328 | M430613 | Винт | 2 |
| 329 | A590906 | Пружинная шайба | 2 |
| 331 | 4166298 | Реле (двигатель остановка) | 2 |
| 332 | M430313 | Винт | 4 |
| 333 | A590903 | Пружинная шайба | 4 |
| 335 | 4042098 | Колпачок | 14 |
| 336 | 4143860 | Выключатель пусхбут | 1 |
| 337 | 4129271 | Выключатель пусхбут | 1 |
| 338 | 4143434 | Фонарь пилотный | 1 |
| 339 | 4143541 | Фонарь пилотный | 2 |
| 340 | 4145384 | Панель указатель | 1 |
| 341 | 4129244 | Управление блок | 1 |
| 342 | 4129422 | Винт | 4 |
| 343 | M430616 | Винт | 4 |
| 344 | A590906 | Пружинная шайба | 4 |
| 345 | M500605 | Гайка | 4 |
| 346 | 8036477 | Короб выключатель | 2 |
| 347 | J900612 | Болт | 2 |
| 348 | A590906 | Пружинная шайба | 2 |
| 349 | M500605 | Гайка | 2 |
| 350 | 4132280 | Выключатель | 6 |
| 351 | 4161320 | Выключатель | 3 |
| 352 | 4193363 | Крышка | 1 |
| 353 | 4158761 | Ресистер | 1 |
| 354 | 4158759 | Таймер (впускной отопитель) | 1 |
| 355 | 4158760 | Реле (впускной отопитель) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
