Основной тормоз — HITACHI KH1000

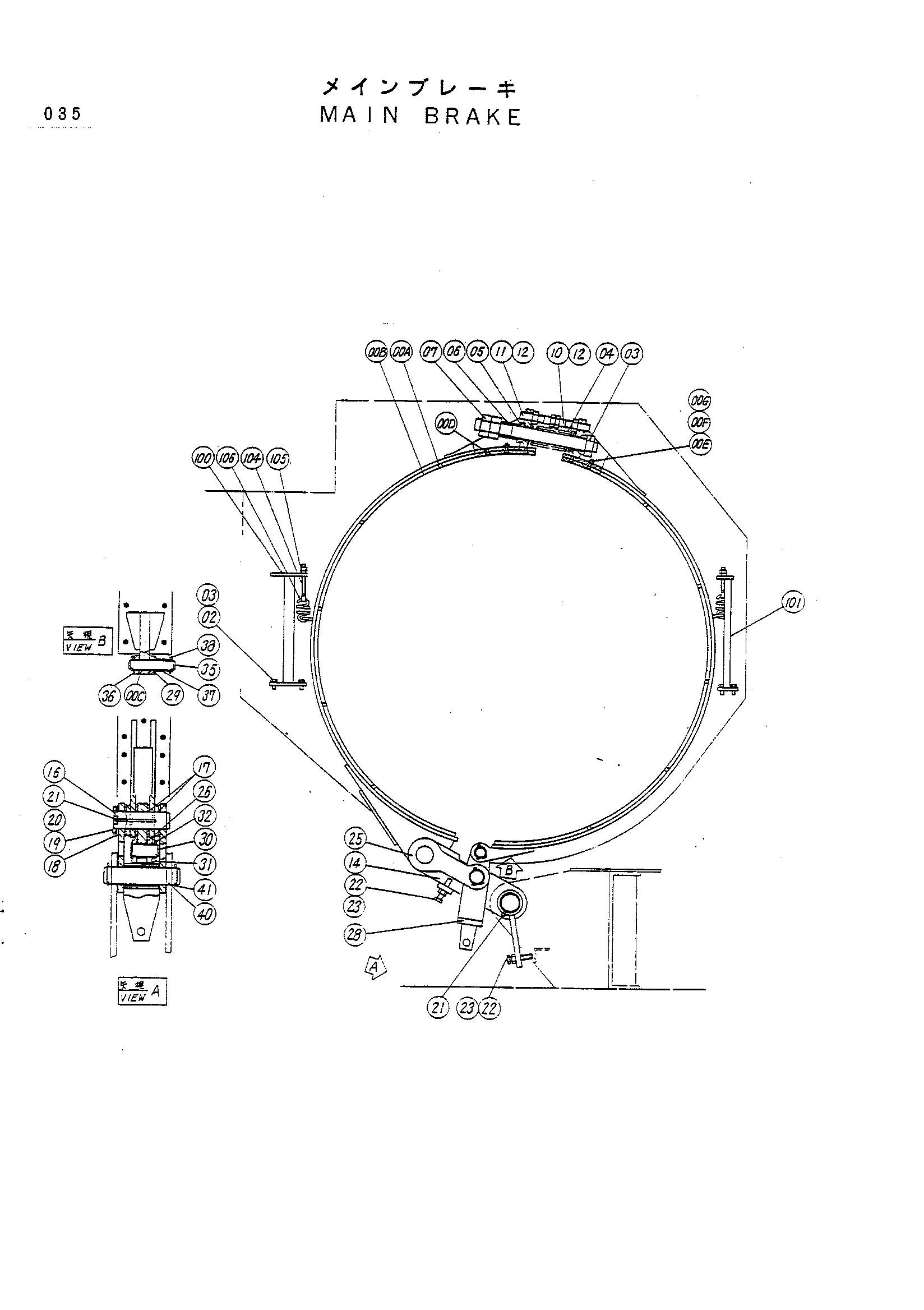

Заводская схема «Основной тормоз» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9031896	Лента в сборе	2
00A	6003690	Лента тормоз	1
00B	4098029	Накладка	12
00C	4098768	Втулка	1
00D	M480816	Винт	12
00E	M480832	Винт	83
00F	A590908	Пружинная шайба	83
00G	M500807	Гайка	83
03	4024203	Болт	2
04	49092	Пружина	2
05	45248	Шайба	4
06	456472	Проставка	2
07	M513931	Гайка	4
10	4024204	Болт	2
11	4024205	Болт	2
12	M502419	Гайка	4
14	8025501	Тяга	2
16	4098772	Палец	2
17	449395	Шайба	8
18	X4246	Стопорная пластина	2
19	M211220	Болт	4
20	A590912	Пружинная шайба	4
21	J75481	Штуцер	4
22	M261690	Болт	4
23	M581613	Гайка	4
25	4098820	Тяга	2
26	4098770	Втулка	2
28	8025500	Рычаг	2
29	4098769	Втулка	4
30	4098776	Палец	2
30	A590142	Шайба	2
32	A766056	Шплинт	2
35	4098771	Палец	2
36	A590130	Шайба	6
37	4098775	Проставка	2
38	A766050	Шплинт	4
40	4140136	Палец	2
41	A768080	Шплинт	4
100	8026030	Кронштейн	1
101	8026031	Кронштейн	2
102	M211025	Болт	10
103	A590910	Пружинная шайба	10
104	4142406	Болт проушина	4
105	M581210	Гайка	4
106	428864	Пружина растяжения	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
