Верхний стрела (освещение дутй) — HITACHI KH1000

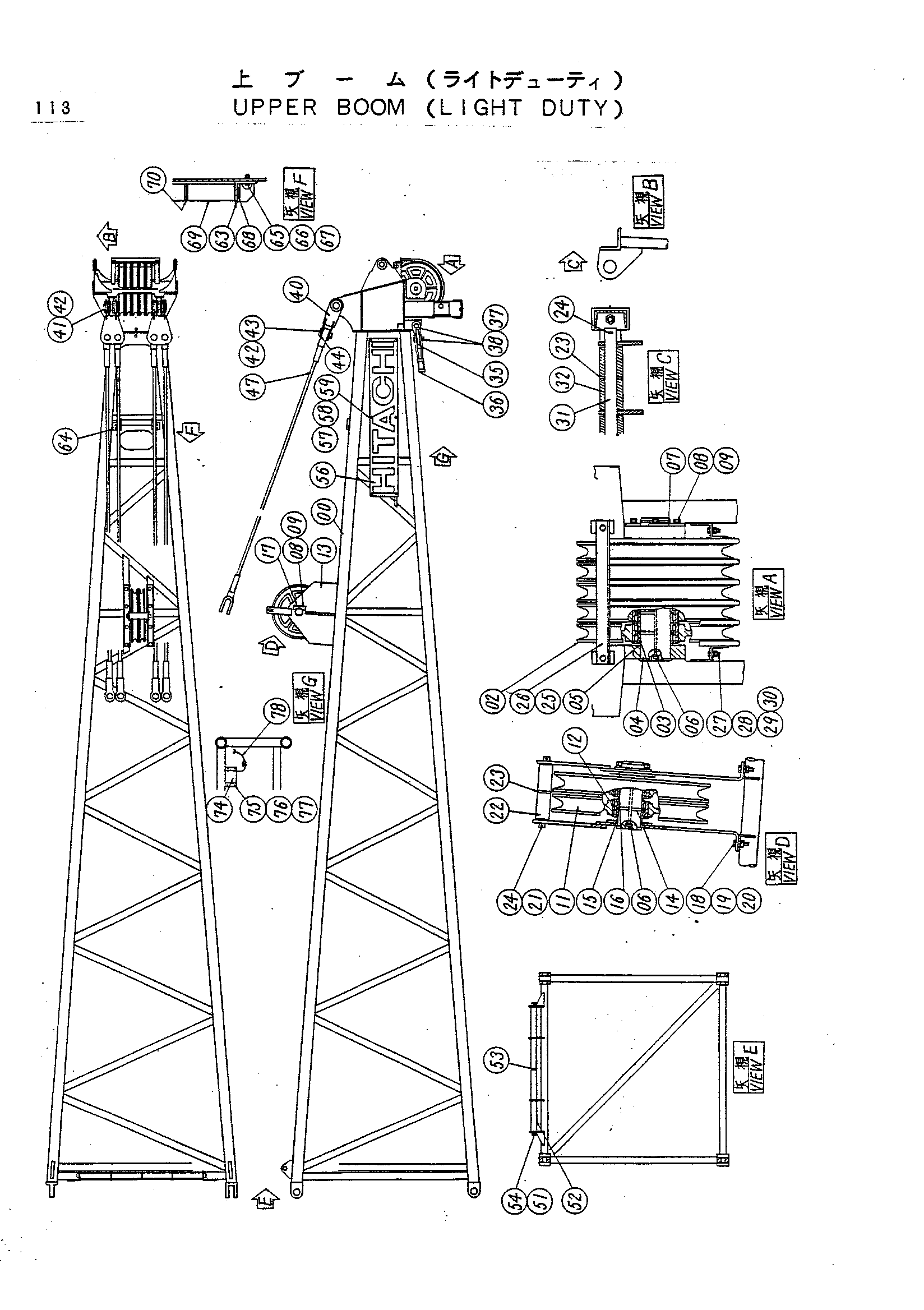

Заводская схема «Верхний стрела (освещение дутй)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001348	Стрела верхний (лигхтдутй)	1
02	3016549	Канатный блок	5
03	4044616	Роликовый подшипник	5
04	3025390	Мост	1
05	4118820	Проставка	2
06	J75482	Штуцер	2
07	X4249	Стопорная пластина	2
08	M212036	Болт	6
09	A590920	Пружинная шайба	6
11	3021090	Канатный блок	2
12	4117993	Роликовый подшипник	2
13	7012223	Кронштейн	1
14	4139009	Мост	1
15	4124160	Проставка	2
16	4139008	Проставка	1
17	X4248	Стопорная пластина	1
18	M211650	Болт	8
19	A590916	Пружинная шайба	8
20	M581613	Гайка	8
21	4139004	Палец	1
22	4139007	Ролик	2
23	A590130	Шайба	5
24	A768045	Шплинт	4
25	4145918	Регулировочная шайба	4
26	7012222	Направляющая каната	1
27	M211240	Болт	6
28	A590112	Шайба	6
29	A590912	Пружинная шайба	6
30	M581210	Гайка	6
31	4139006	Палец	1
32	4139005	Ролик	5
35	8016217	Концевой вилка	1
36	2011693	Разъём канат	1
37	4106850	Палец	2
38	A761080	Шплинт	2
40	8025299	Тяга	2
41	4139003	Палец	2
42	A761001	Шплинт	6
43	4139002	Палец	4
44	4139000	Проставка	8
47	8025096	Канат подвесной	4
51	4138999	Палец	1
52	4139001	Ролик	4
53	A590139	Шайба	3
54	A768063	Шплинт	2
56	2006325	Информационная табличка	2
57	M211028	Болт	12
58	A590910	Пружинная шайба	12
59	M581008	Гайка	12
63	9718120	Кронштейн	1
64	9718121	Кронштейн	1
65	M211036	Болт	4
66	A590910	Пружинная шайба	4
67	M581008	Гайка	4
68	4145584	Палец	1
69	4145583	Ролик	2
70	A590139	Шайба	1
74	4118899	Короб клемма	1
75	M200818	Болт	4
76	A590908	Пружинная шайба	4
77	M500807	Гайка	4
78	4082514	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
