Плунжер гидромотор (поворот) — HITACHI KH1000

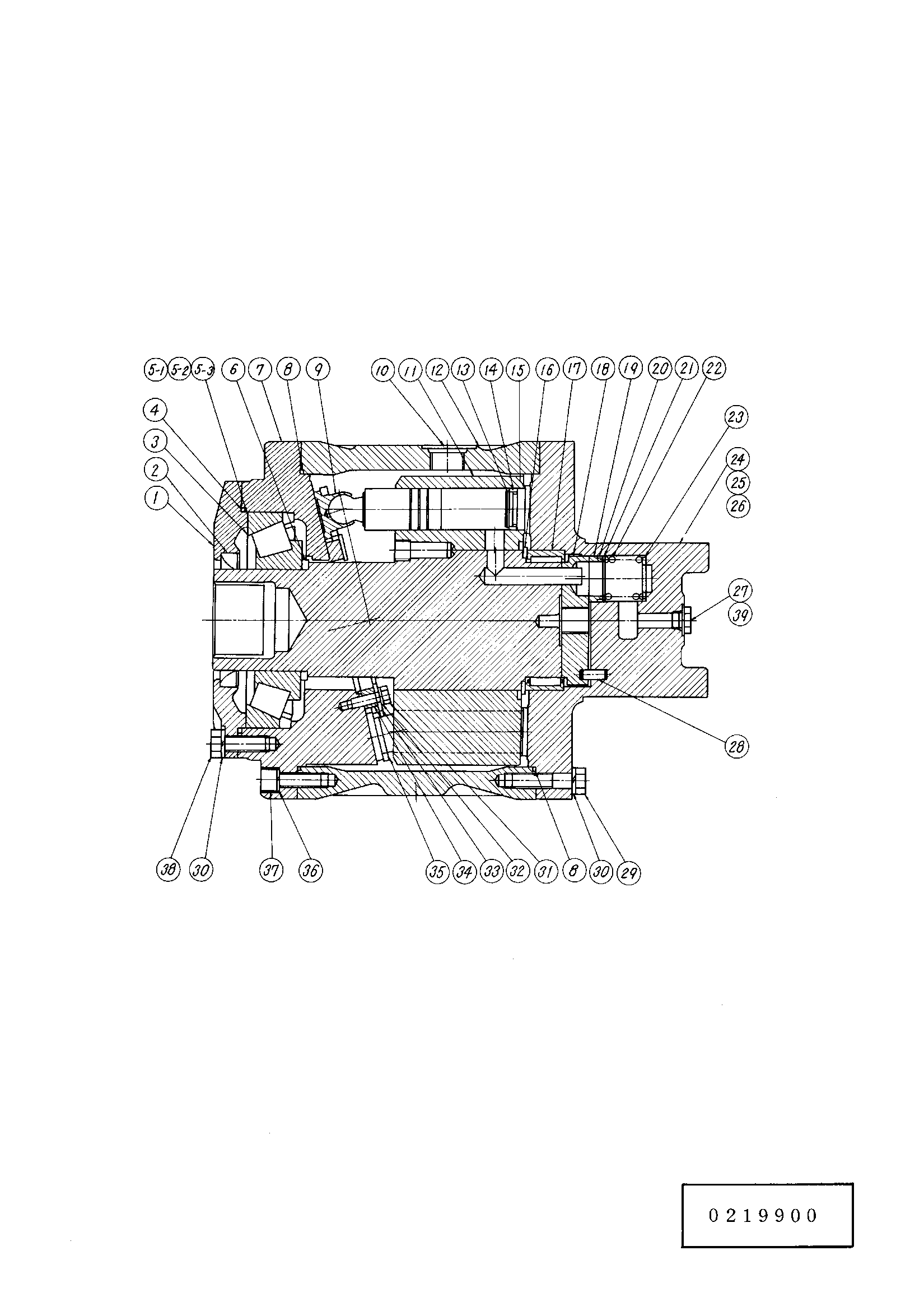

Заводская схема «Плунжер гидромотор (поворот)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4137540 | Гидромотор плунжер | ||
| 2 | 0212101 | Масляный уплотнение | |
| 3 | 0189604 | Подшипник | |
| 4 | 0212102 | Уплотнительное кольцо | |
| 5-1 | 0189603 | Регулировочная шайба | |
| 5-2 | 0212103 | Регулировочная шайба | |
| 5-3 | 0212104 | Регулировочная шайба | |
| 6 | 0212105 | Проставка | |
| 8 | 0212106 | Уплотнительное кольцо | |
| 10 | 0111307 | Уплотнение | |
| 13 | 0166608 | Башмак | |
| 14 | 0166609 | Кольцо | |
| 15 | 0166610 | Пружина | |
| 16 | 0101532 | Подшипник | |
| 17 | 0166613 | Подшипник | |
| 18 | 0212108 | Пластина | |
| 19 | 0189618 | Втулка | |
| 20 | 0189617 | Кольцо | |
| 21 | 0189616 | Проставка | |
| 22 | 0212109 | Пружина | |
| 23 | 0212110 | Проставка | |
| 25 | 0212111 | Информационная табличка | |
| 26 | 0212112 | Палец | |
| 27 | 0212113 | Колпачок | |
| 28 | 0101522 | Палец | |
| 29 | 0212114 | Болт | |
| 30 | 0166631 | Шайба | |
| 31 | 0166632 | Болт | |
| 32 | 0166633 | Шайба | |
| 33 | 0166634 | Держатель | |
| 34 | 0166635 | Проставка | |
| 35 | 0166636 | Пластина | |
| 36 | 0166637 | Шайба | |
| 37 | 0166638 | Болт | |
| 38 | 0166639 | Болт | |
| 39 | 0212115 | Уплотнительное кольцо |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
