Каталог запчастей HITACHI
Механизм поворота — HITACHI KH1000

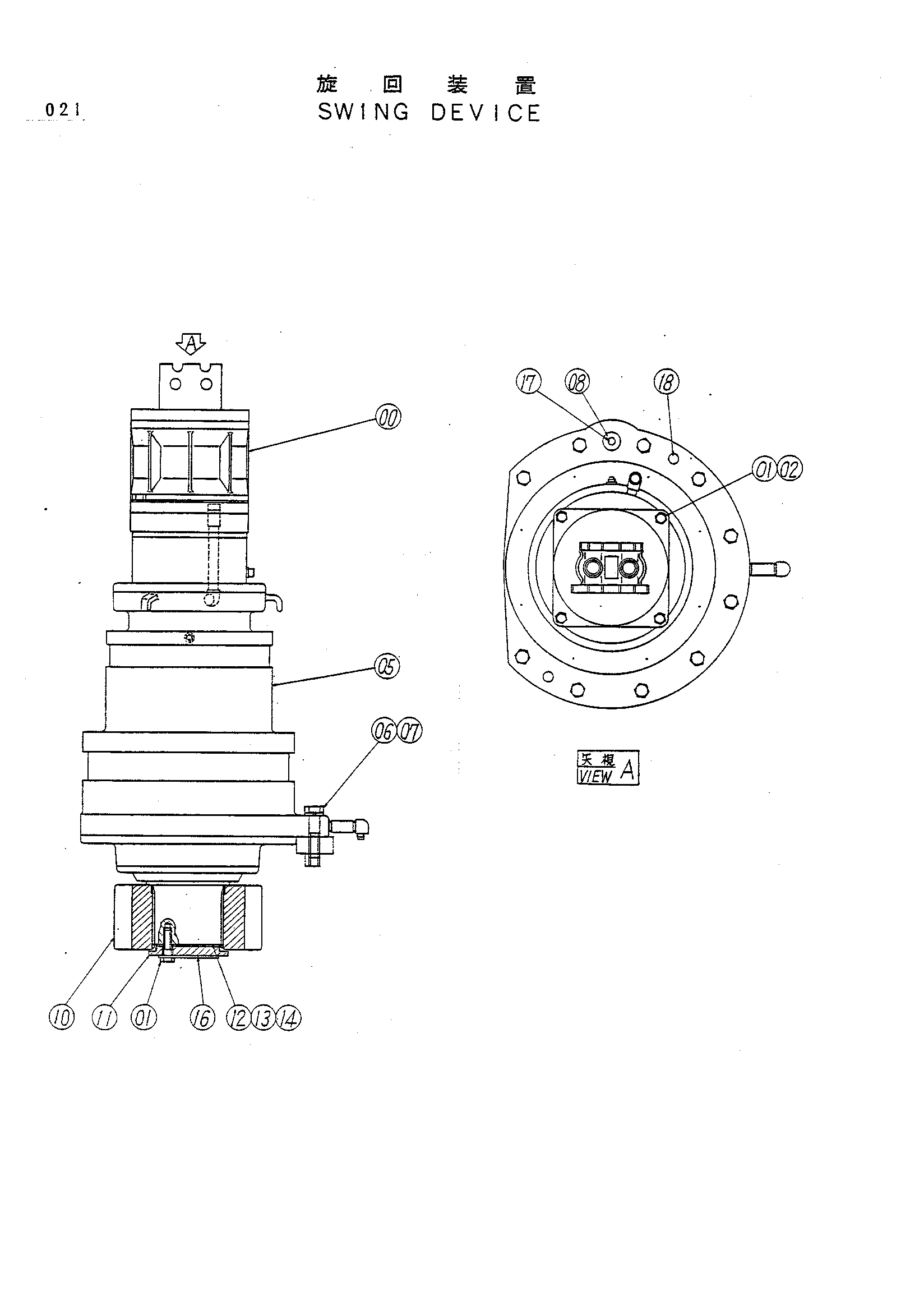

Заводская схема «Механизм поворота» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4137540 | Гидромотор плунжер | 1 |
| 01 | M212065 | Болт | 8 |
| 02 | A590920 | Пружинная шайба | 4 |
| 05 | 4137541 | Трансмиссия | 1 |
| 06 | M212400 | Болт | 10 |
| 07 | A590924 | Пружинная шайба | 10 |
| 08 | 4139448 | Установочный штифт | 1 |
| 10 | 3025017 | Ведущая шестерня | 1 |
| 11 | 4139449 | Фиксатор | 1 |
| 12 | 4139450 | Регулировочная шайба 0.2 | 4 |
| 13 | 4139451 | Регулировочная шайба 0.3 | 3 |
| 14 | 4139452 | Регулировочная шайба 1.0 | 1 |
| 16 | X4867 | Стопорная шайба | 2 |
| 17 | 428028 | Пробка | 1 |
| 18 | 456336 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
