Катвалк — HITACHI KH1000

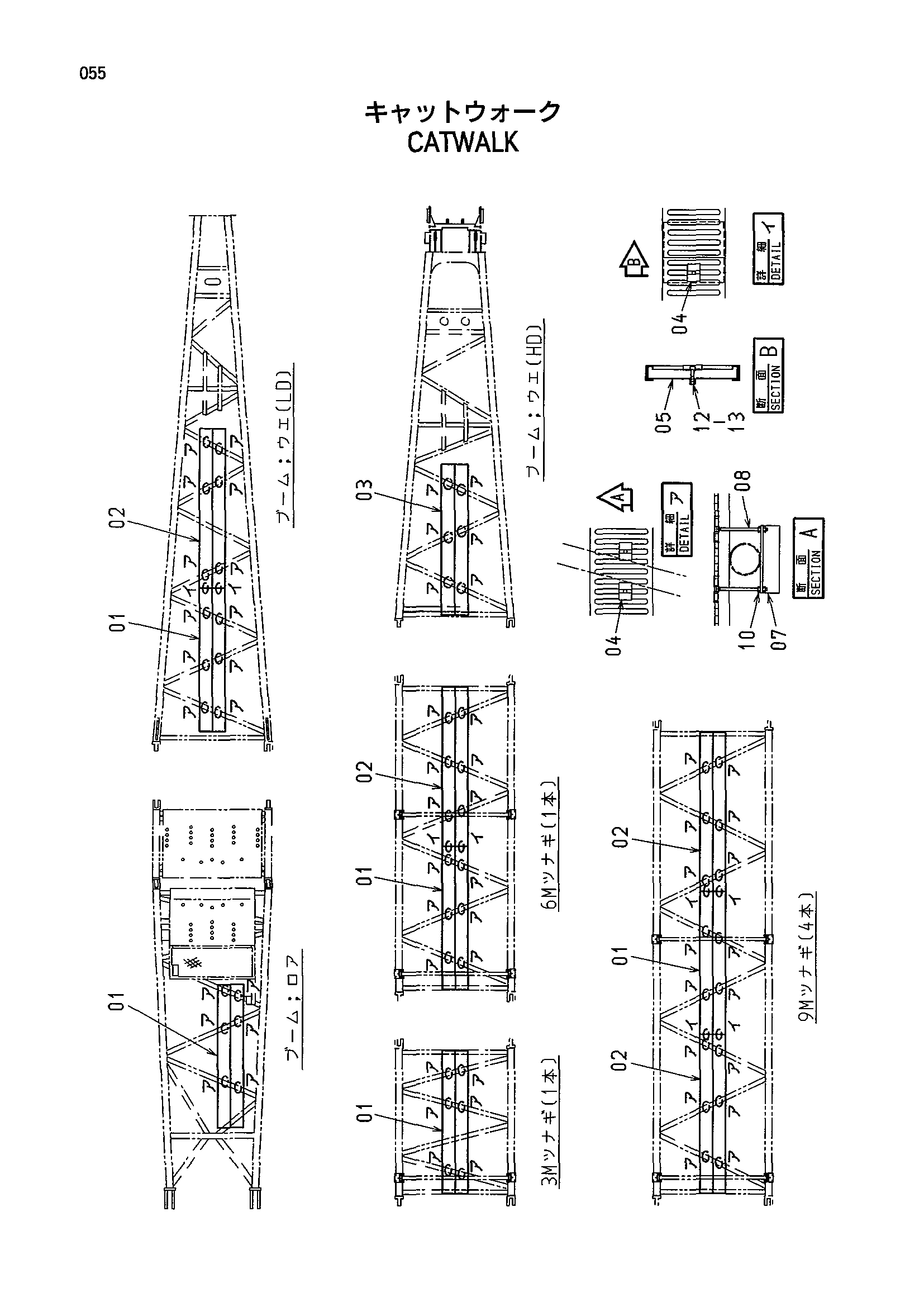

Заводская схема «Катвалк» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4310231	Катвалк 2700	16
02	4310588	Катвалк 3000	20
03	4343590	Катвалк 2840	2
04	4310589	Кронштейн	232
05	4310590	Кронштейн	20
07	4328736	Кронштейн	106
08	4327292	Болт	212
10	M500807	Гайка	424
12	M340840	Болт с внутренним шестигранником	20
13	M500807	Гайка	40

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
