Электромагнитный клапан — HITACHI KH1000

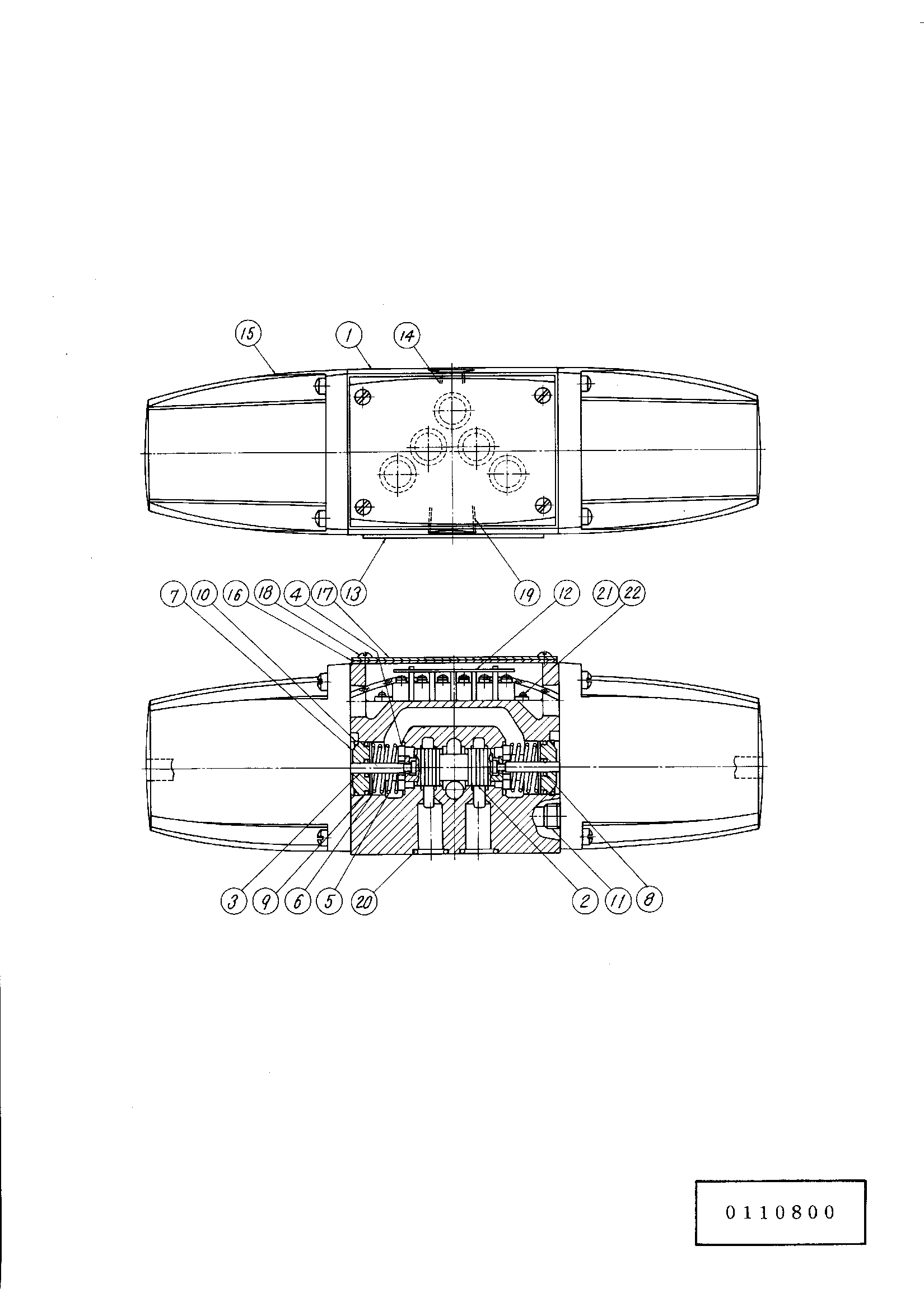

Заводская схема «Электромагнитный клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4071204 | Клапан SOL | ||
| 1 | 0110801 | Корпус | |
| 2 | 0110802 | Золотник | |
| 3 | 0110803 | Палец | |
| 4 | 0110804 | Проставка | |
| 5 | 0110805 | Пружина | |
| 6 | 0110806 | Шайба | |
| 7 | 0110807 | Направляющая | |
| 8 | 4506404 | Уплотнительное кольцо | |
| 9 | 0110808 | Уплотнительное кольцо | |
| 10 | 0110809 | Кольцо | |
| 11 | 0110810 | Палец | |
| 12 | 0110811 | Ограничитель | |
| 13 | 0110812 | Пружина | |
| 14 | 0110813 | Направляющая | |
| 15 | 94-2010 | Пробка | |
| 16 | 0110814 | Прокладка | |
| 17 | 0110815 | Крышка | |
| 18 | 0110816 | Винт | |
| 19 | 0110817 | Клемма | |
| 20 | 0110818 | Пластина | |
| 21 | 94-2010 | Пробка | |
| 22 | 0110819 | Соленоид | |
| 23 | 0110820 | Прокладка | |
| 24 | 0110821 | Пластина | |
| 25 | 0110822 | Винт | |
| 26 | 0110823 | Пробка | |
| 27 | 0110824 | Уплотнительное кольцо |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
