Нагрузка скале (передний) — HITACHI KH1000

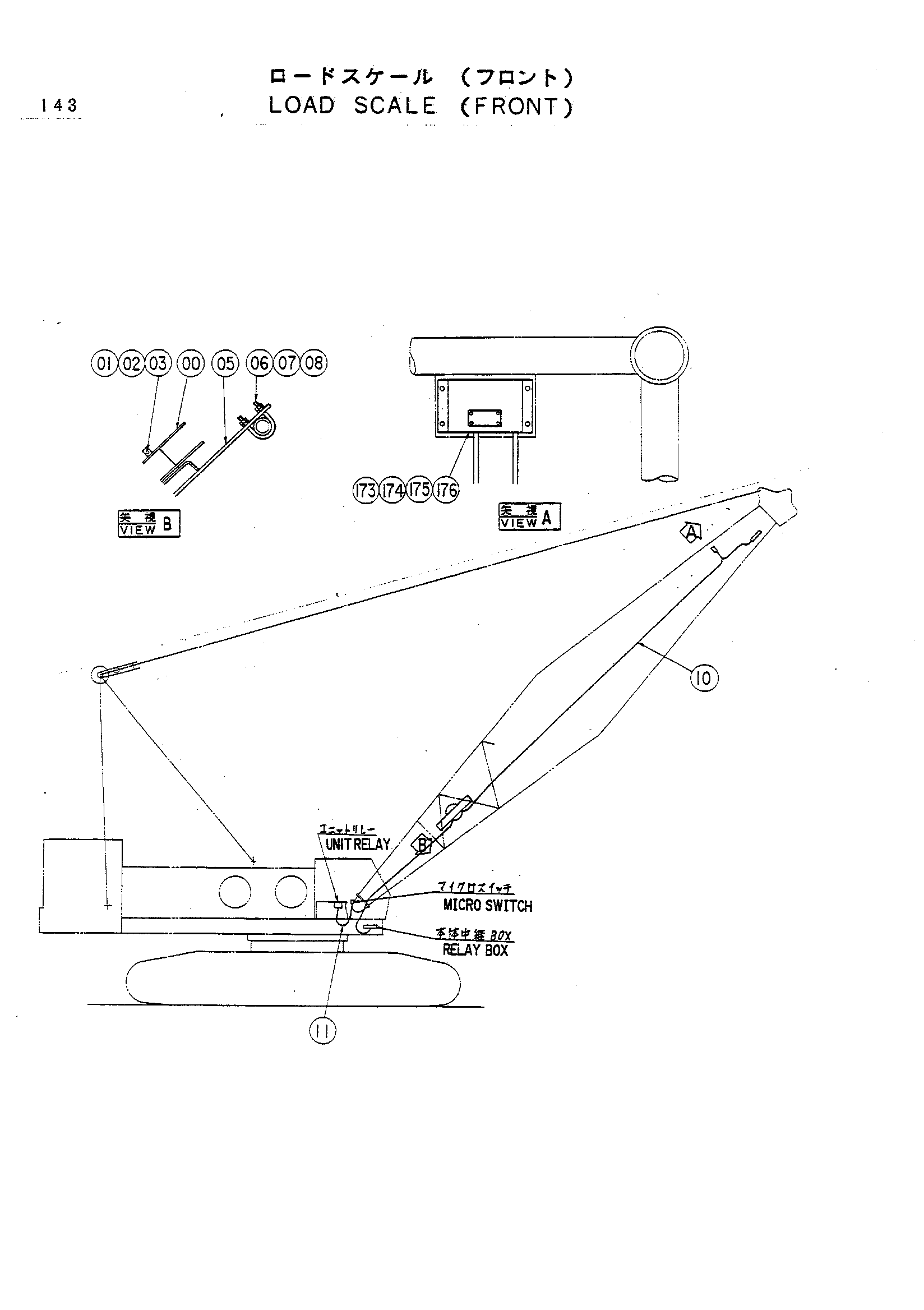

Заводская схема «Нагрузка скале (передний)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7007190 | Реел трос | 1 |
| 01 | 487041 | Палец | 1 |
| 02 | A590120 | Шайба | 1 |
| 03 | 959500 | Стопорное кольцо | 1 |
| 05 | 8025311 | Кронштейн | 1 |
| 06 | 4138661 | U-образный болт | 2 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | M581008 | Гайка | 4 |
| 10 | 4149150 | Жгут проводов | 1 |
| 11 | 4145849 | Жгут проводов | 1 |
| 173 | 4118899 | Короб турминал | 1 |
| 174 | M200818 | Болт | 4 |
| 175 | A590908 | Пружинная шайба | 4 |
| 176 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
