Барабан блокировка (стрела подъёмный механизм) — HITACHI KH1000

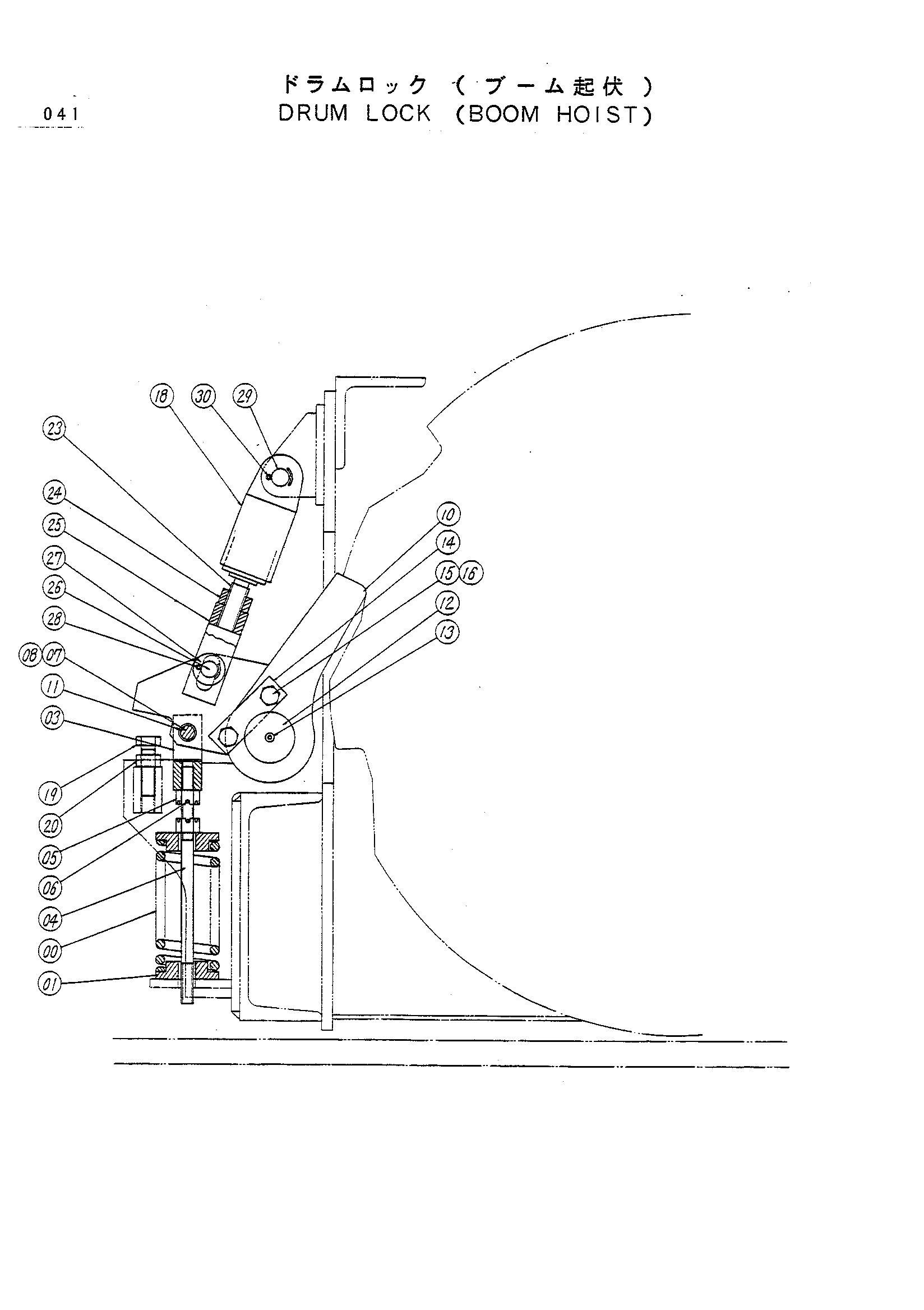

Заводская схема «Барабан блокировка (стрела подъёмный механизм)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | K425639 | Пружина | 1 |
| 01 | 4140883 | Сиденье | 2 |
| 03 | 4140884 | Концевой вилка(правый) | 1 |
| 04 | 4140885 | Шток | 1 |
| 05 | M631416 | Корончатая гайка | 2 |
| 06 | A763028 | Шплинт | 2 |
| 07 | A741640 | Палец | 1 |
| 08 | A764025 | Шплинт | 1 |
| 10 | 8025723 | Наил | 1 |
| 11 | 4112086 | Втулка | 1 |
| 12 | 4140886 | Палец | 1 |
| 13 | J75481 | Штуцер | 1 |
| 14 | X4246 | Стопорная пластина | 1 |
| 15 | M211225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 18 | 4138739 | Гидроцилиндр. масляный | 1 |
| 19 | M261656 | Болт | 1 |
| 20 | M581613 | Гайка | 1 |
| 23 | 4140259 | Шток | 1 |
| 24 | M562016 | Гайка | 1 |
| 25 | 4140260 | Концевой вилка | 1 |
| 26 | 4140261 | Палец | 1 |
| 27 | A590118 | Шайба | 1 |
| 28 | A765028 | Шплинт | 1 |
| 29 | 4140887 | Палец | 1 |
| 30 | A765032 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
