Секуенке клапан — HITACHI KH1000

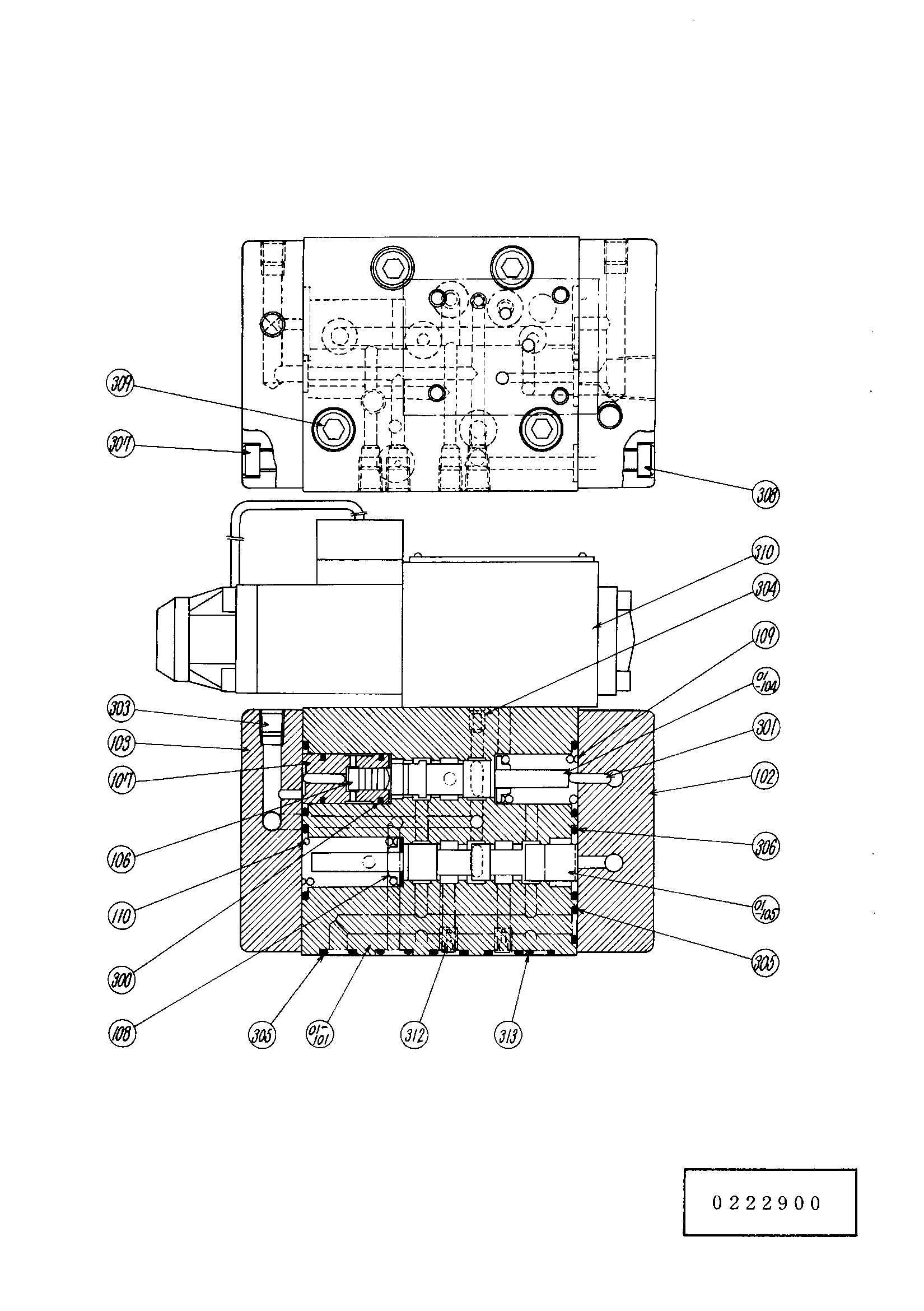

Заводская схема «Секуенке клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4149325 | Клапан секуенке | ||
| 01 | 0222901 | Корпус дополнительный | |
| 102 | 0222902 | Крышка A | |
| 103 | 0222903 | Крышка B | |
| 106 | 0222904 | Поршень | |
| 107 | 0222905 | Корпус поршень | |
| 108 | 0222906 | Седло пружины | |
| 109 | 0222907 | Пружина A | |
| 110 | 0222908 | Пружина B | |
| 300 | 4027963 | Опорное кольцо | |
| 301 | 0222909 | Игольчатый подшипник | |
| 303 | 0179906 | Пробка | |
| 304 | 0222910 | Пробка | |
| 305 | 4506409 | Уплотнительное кольцо | |
| 306 | 4506420 | Уплотнительное кольцо | |
| 307 | 0155617 | Болт с внутренним шестигранником | |
| 308 | 0222911 | Болт с внутренним шестигранником | |
| 309 | 0134701 | Болт с внутренним шестигранником | |
| 310 | 0222912 | Электромагнитный клапан | |
| 312 | 0222913 | Тхроттле | |
| 313 | 4506406 | Уплотнительное кольцо |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
