Трансмиссия (ход) — HITACHI KH1000

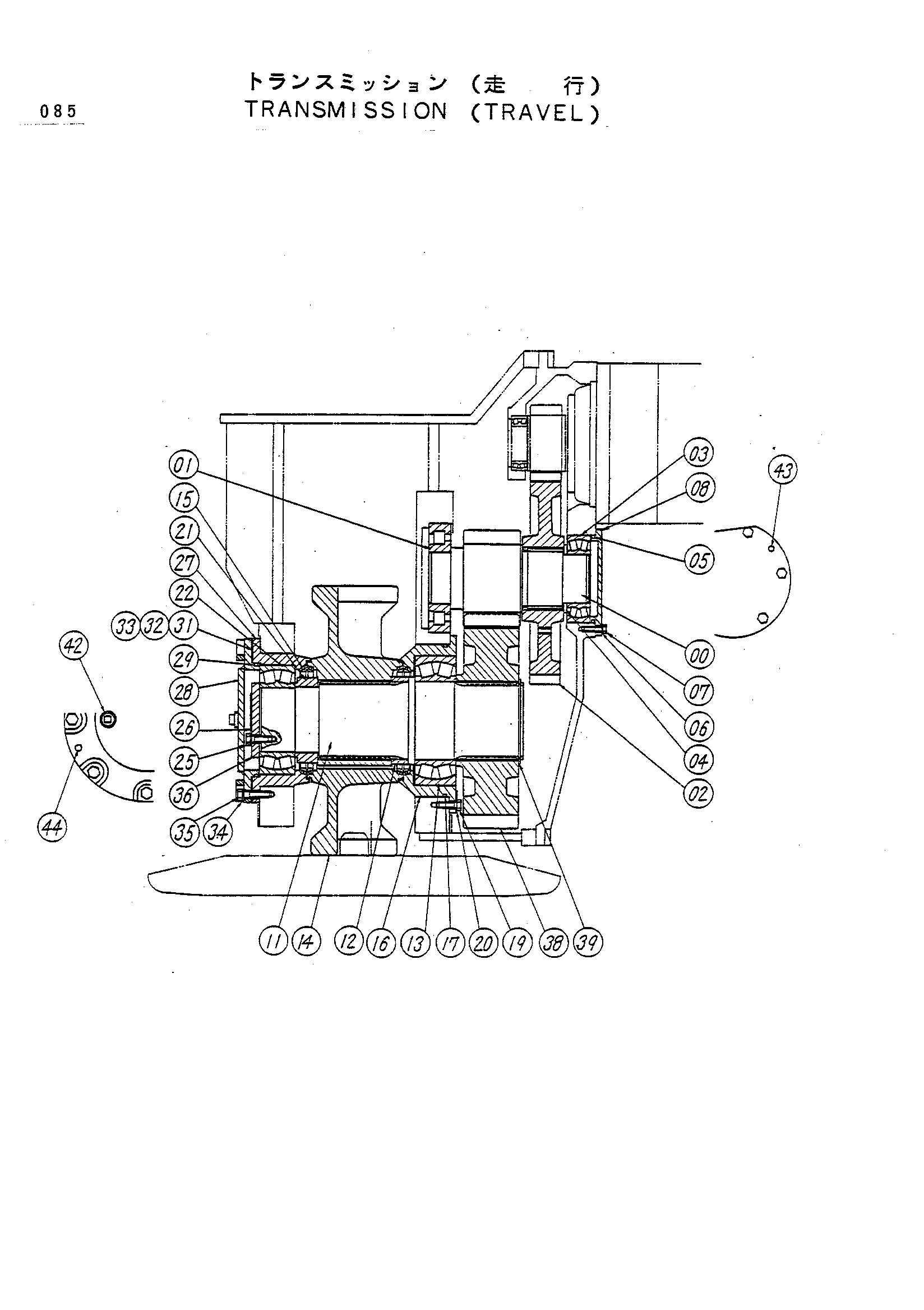

Заводская схема «Трансмиссия (ход)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2016612	Ведущая шестерня	2
01	4136723	Роликовый подшипник	2
02	2016636	Шестерня	2
03	4061125	Роликовый подшипник	2
04	4138922	Проставка	2
05	A810240	Уплотнительное кольцо	2
06	A590916	Пружинная шайба	12
07	M211650	Болт	12
08	4138921	Крышка	2
11	2016614	Вал привод	2
12	4061111	Проставка	2
13	4061112	Роликовый подшипник	2
14	2006306	Тумблер дривинг	2
15	4066695	Комплект уплотнений	4
16	3025016	Картридж	2
17	4061114	Уплотнительное кольцо	2
19	M212056	Болт	16
20	4062819	Стопорная шайба	8
21	4061116	Проставка	2
22	4083845	Спх.рол.	2
25	M212050	Болт	8
26	4062649	Стопорная шайба	4
27	3009209	Картридж	2
28	8025282	Крышка	2
29	4061120	Уплотнительное кольцо	2
31	4061122	Регулировочная шайба	8
32	4061123	Регулировочная шайба	6
33	4035511	Регулировочная шайба	16
34	A590920	Пружинная шайба	16
35	M212080	Болт	16
36	4063086	Сиденье блокировка	2
38	2016613	Шестерня	2
39	4061124	Стопорное кольцо	2
42	J75214	Пробка	4
43	428028	Пробка	4
44	425176	Пробка	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
