Тормоз крышка — HITACHI KH1000

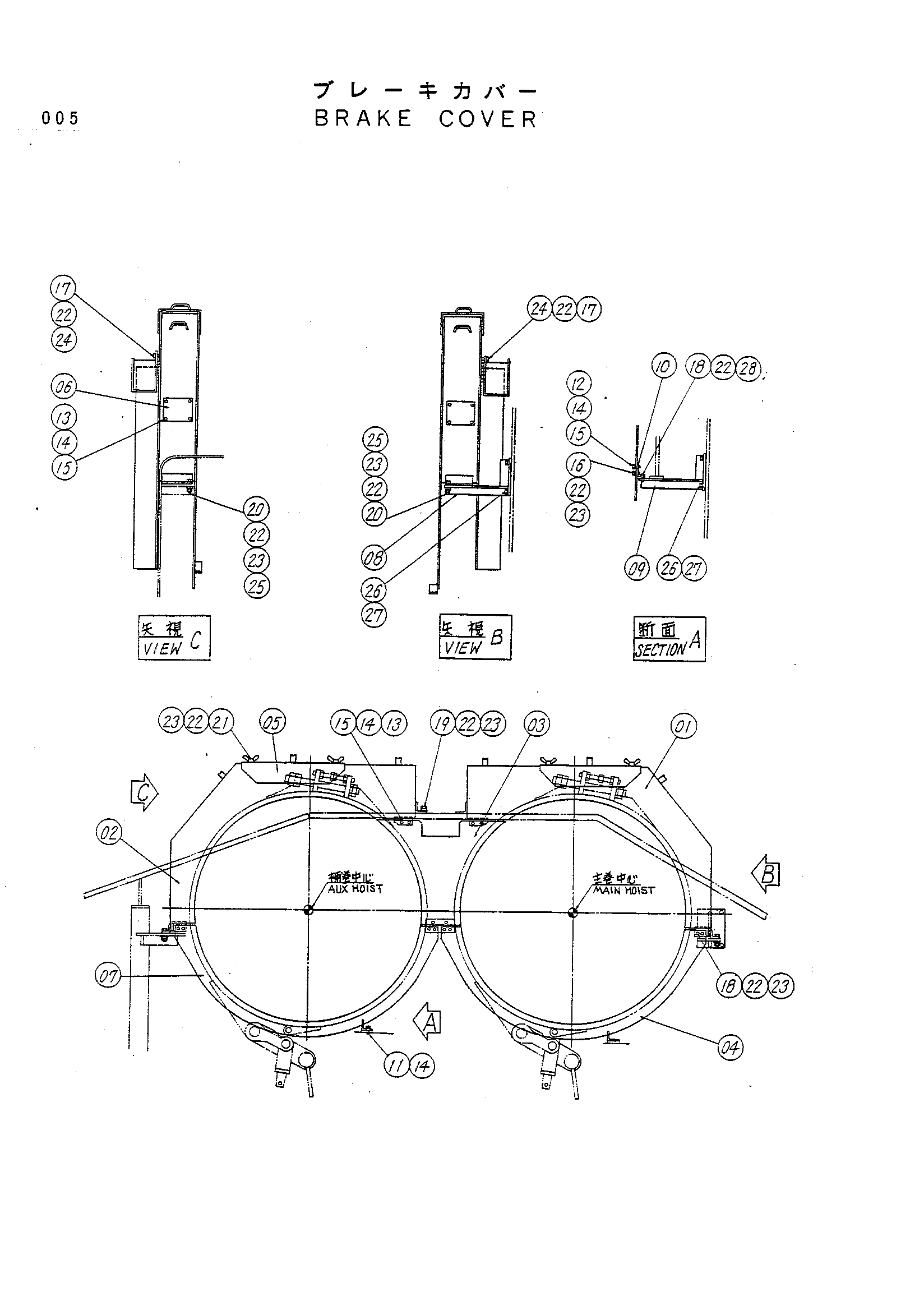

Заводская схема «Тормоз крышка» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1007321 | Крышка | 1 |
| 02 | 1007322 | Крышка | 1 |
| 03 | 3027209 | Пластина | 1 |
| 04 | 3027210 | Пластина | 1 |
| 05 | 4148318 | Крышка | 2 |
| 06 | 4088845 | Крышка | 2 |
| 07 | 3027211 | Пластина | 1 |
| 08 | 9717504 | Кронштейн | 1 |
| 09 | 9717503 | Кронштейн | 1 |
| 10 | 4141551 | Кронштейн | 1 |
| 11 | M200610 | Болт | 2 |
| 12 | M200613 | Болт | 2 |
| 13 | M200616 | Болт | 12 |
| 14 | A590906 | Пружинная шайба | 16 |
| 15 | A590106 | Плоская шайба | 14 |
| 16 | M211014 | Болт | 4 |
| 17 | M211016 | Болт | 14 |
| 18 | M211020 | Болт | 6 |
| 19 | M211025 | Болт | 4 |
| 20 | M211030 | Болт | 4 |
| 21 | M361018 | Болт винг | 4 |
| 22 | A590910 | Пружинная шайба | 36 |
| 23 | A590110 | Шайба | 20 |
| 24 | J217083 | Шайба | 14 |
| 25 | M581008 | Гайка | 4 |
| 26 | M211232 | Болт | 8 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | A590112 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
