Гидробак — HITACHI KH1000

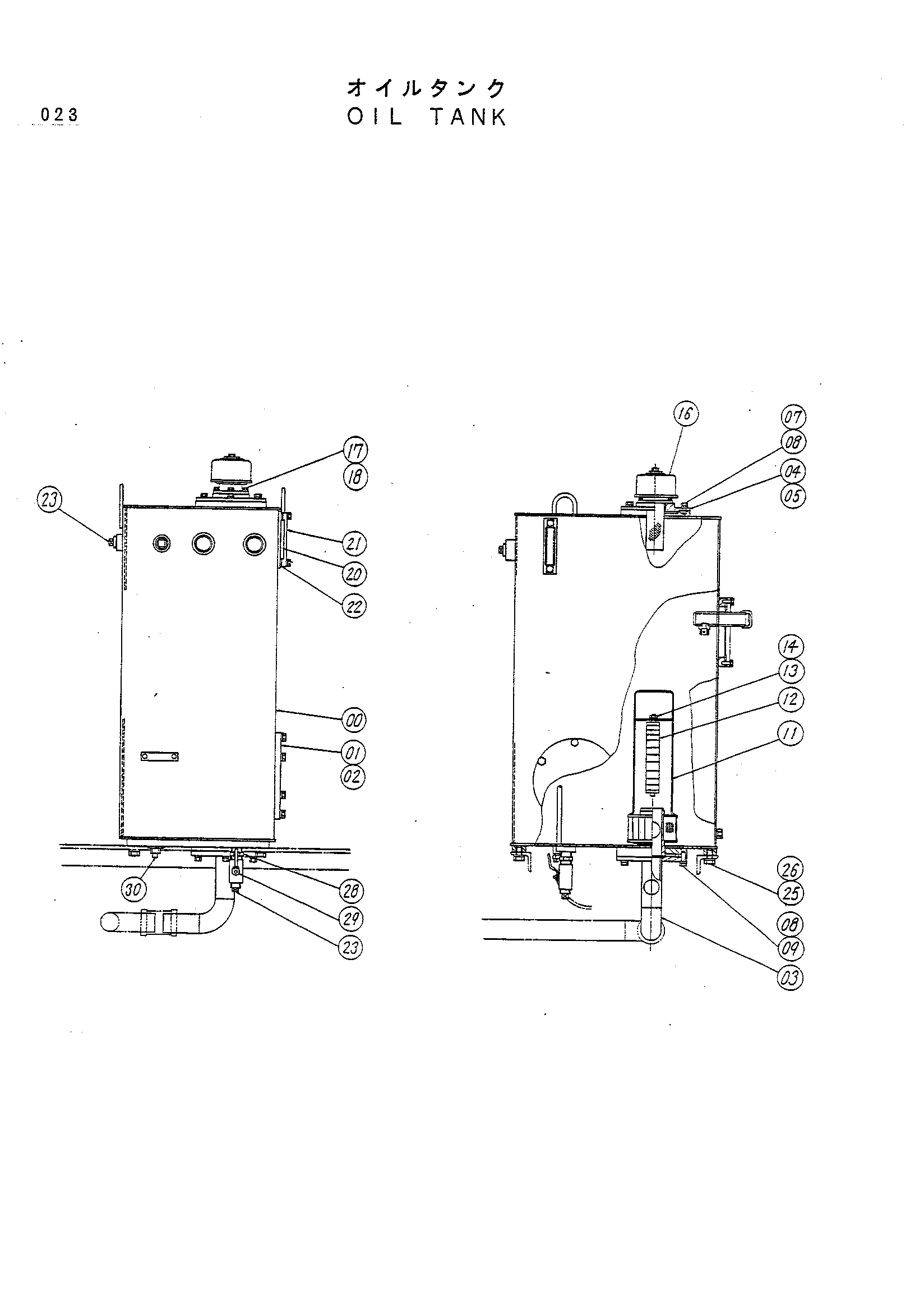

Заводская схема «Гидробак» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005711 | Гидробак | 1 |
| 01 | 4020670 | Крышка | 1 |
| 02 | A810210 | Уплотнительное кольцо | 1 |
| 03 | 8025753 | Трубка | 1 |
| 04 | 435520 | Крышка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 2 |
| 07 | M211020 | Болт | 6 |
| 08 | A590910 | Пружинная шайба | 18 |
| 09 | M211025 | Болт | 12 |
| 11 | 328995 | Всасывающий фильтр | 1 |
| 12 | 4008329 | Магнит | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 14 | M581210 | Гайка | 1 |
| 16 | 4023661 | Сапун | 1 |
| 17 | A590908 | Пружинная шайба | 4 |
| 18 | M200822 | Болт | 4 |
| 20 | 8016441 | Указатель уровня | 1 |
| 21 | 4007724 | Указатель | 1 |
| 22 | 449558 | Уплотнительная шайба | 4 |
| 23 | 94-2026 | Пробка | 3 |
| 25 | M211625 | Болт | 4 |
| 26 | A590916 | Пружинная шайба | 4 |
| 28 | 94-1705 | Адаптер | 1 |
| 29 | 94-4030 | Кран | 1 |
| 30 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
