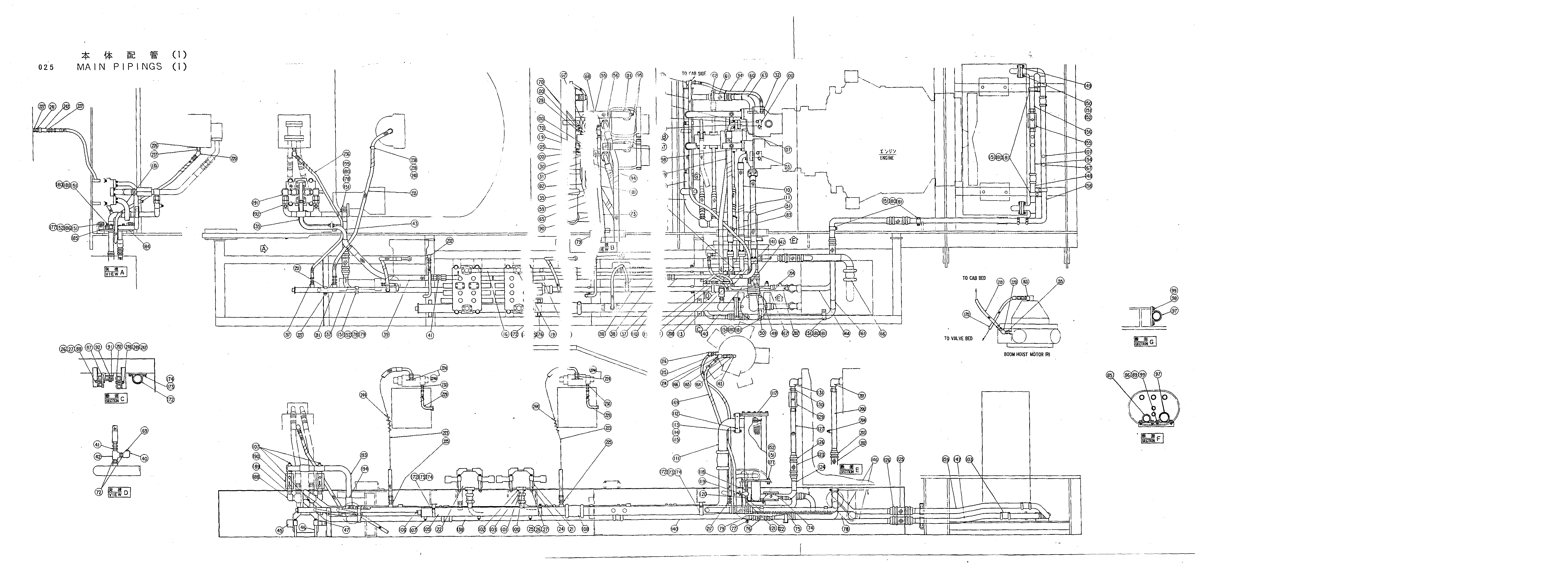

Основной трубопроводы (1) — HITACHI KH1000

Заводская схема «Основной трубопроводы (1)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A811035	Уплотнительное кольцо	6
01	M341236	Болт с внутренним шестигранником	32
03	9717268	Трубка	1
04	9717267	Трубка	1
05	4013265	Болт с внутренним шестигранником	4
06	966993	Уплотнительное кольцо	6
07	4085560	Разъёмный фланец	12
08	M341245	Болт с внутренним шестигранником	24
09	4140821	Шланг	1
10	4140820	Шланг	1
11	4044420	Защитный кожух	10
13	9717273	Трубка	1
14	9717275	Трубка	1
15	4140691	Кронштейн	1
16	9717277	Трубка	1
17	9717278	Трубка	1
19	A811040	Уплотнительное кольцо	5
21	4137336	Гидрораспределитель	1
22	4137337	Гидрораспределитель	1
24	4080105	Проставка	8
25	M341203	Болт с внутренним шестигранником	8
26	A590912	Пружинная шайба	16
27	M581210	Гайка	15
29	A811030	Уплотнительное кольцо	1
30	M341036	Болт с внутренним шестигранником	4
31	9718603	Трубка	1
32	4042033	Адаптер	1
33	94-1404	Угловой штуцер	1
34	4134739	Шланг	1
35	4140819	Шланг	1
37	9717276	Трубка	1
38	9717274	Трубка	1
39	4055275	Шланг	1
40	94-0618	Угловой штуцер	1
41	94-1305	Адаптер	2
42	94-0664	Тройник	1
43	8025668	Трубка	1
45	4137338	Гидрораспределитель	1
46	4140944	Проставка	4
47	M341204	Болт с внутренним шестигранником	4
49	4503469	Хомут шланга	4
50	4099119	Резиновый шланг	1
51	8025629	Трубка	1
53	4141402	Муфта	1
54	8028479	Трубка	1
55	4081954	Резиновый шланг	2
56	4504198	Хомут шланга	8
57	9719614	Трубка	2
58	A811050	Уплотнительное кольцо	2
59	4011675	Хомут шланга	8
60	4055312	Зажим	3
61	4080206	Резиновый шланг	2
62	4505385	Хомут шланга	8
63	9717272	Трубка	1
65	4084123	Резиновый шланг	2
66	4067833	Муфта	1
67	9719619	Трубка	1
68	9719615	Трубка	1
69	94-2025	Пробка	1
70	498520	Болт с внутренним шестигранником	16
72	94-1904	Адаптер	2
73	4154604	Шланг	1
74	499979	Соединение	1
75	4098552	Обратный клапан	1
76	4094001	Резиновый шланг	1
77	4504491	Хомут шланга	4
78	8025752	Трубка	1
79	8028478	Трубка	1
81	9719616	Трубка	1
82	9719617	Трубка	2
83	94-2026	Пробка	1
85	4053865	Хомут трубки	2
86	M211025	Болт	6
87	4053599	Хомут трубки	5
88	M211271	Болт	5
89	M581008	Гайка	6
90	9719586	Соединение	2
91	4053598	Хомут трубки	3
92	M211265	Болт	2
93	M211236	Болт	1
94	94-2022	Пробка	2
95	94-2023	Пробка	9
96	A590112	Шайба	2
97	4000909	Хомут трубки	3
98	M211020	Болт	2
99	A590910	Пружинная шайба	8
100	A811040	Уплотнительное кольцо	3
101	9710751	Трубка	2
102	M341236	Болт с внутренним шестигранником	12
103	4069801	Муфта	9
105	9717269	Трубка	1
106	94-2024	Пробка	3
107	94-2023	Пробка	10
108	4071215	Муфта	2
110	8025666	Трубка	1
111	9710872	Трубка	1
112	A811090	Уплотнительное кольцо	1
113	M211656	Болт	4
114	A590916	Пружинная шайба	4
115	M581613	Гайка	4
117	9047907	Фильтр в сборе	1
118	94-1303	Адаптер	1
119	4046955	Клапан глобе	1
120	4004589	Соединение	1
121	4004588	Шланг	1
122	499948	Хомут шланга	1
123	4093491	Резиновый шланг	1
124	9717294	Трубка	1
125	4080206	Резиновый шланг	7
126	4505385	Хомут шланга	32
127	9717292	Трубка	1
129	4066770	Обратный клапан	1
130	94-1706	Адаптер	1
131	94-0635	Угловой штуцер	1
135	8027013	Трубка	1
137	9717293	Трубка	1
138	4140687	Трубка	1
140	9717297	Трубка	1
141	94-1401	Угловой штуцер	1
142	94-1301	Адаптер	1
144	9717295	Трубка	1
146	9717270	Трубка	2
147	9717290	Трубка	1
148	8028838	Трубка	1
149	A811050	Уплотнительное кольцо	2
150	M211250	Болт	4
151	A590912	Пружинная шайба	27
152	M581210	Гайка	20
154	9717291	Трубка	1
155	4098552	Обратный клапан	1
156	8028837	Трубка	1
158	8025661	Трубка	1
159	9717288	Трубка	1
161	9717301	Трубка	1
163	94-0630	Угловой штуцер	2
164	94-1701	Адаптер	2
165	4066771	Обратный клапан	2
166	94-1501	Угловой штуцер	2
167	94-2022	Пробка	3
169	4129753	Нейлоновый шланг	1
170	4140822	Нейлоновый шланг	1
172	4000909	Хомут трубки	3
173	M211025	Болт	4
174	A590910	Пружинная шайба	6
175	M581008	Гайка	2
176	M211036	Болт	2
177	M211236	Болт	6
178	M211265	Болт	4
179	4053696	Хомут трубки	4
180	4053698	Хомут трубки	13
181	M211271	Болт	12
182	4044420	Защитный кожух	6
183	4055311	Зажим	5
184	8718136	Кронштейн	1
185	9717338	Кронштейн	1
186	A590112	Шайба	4
188	94-0634	Угловой штуцер	2
189	94-1905	Адаптер	2
190	4087983	Обратный клапан	2
191	94-1406	Угловой штуцер	2
192	9718298	Трубка AC1	1
193	9718299	Трубка AC2	1
194	4069801	Муфта	2
195	4146767	Седло винта	1
200	9717342	Трубка	1
201	94-0635	Угловой штуцер	1
202	4080206	Резиновый шланг	1
203	4505385	Хомут шланга	4
204	94-2023	Пробка	3
207	9717345	Трубка	1
208	4069801	Муфта	2
210	9717344	Трубка	1
211	9717343	Трубка	1
214	4141053	Нейлоновый шланг	1
215	94-1602	Переходник	2
216	94-1402	Угловой штуцер	2
217	94-1302	Адаптер	2
219	4124812	Нейлоновый шланг	1
220	94-1502	Угловой штуцер	2
223	4184897	Шланг	2
224	4042033	Адаптер	2
224A	4506424	Уплотнительное кольцо	1
225	4131885	Адаптер	2
226	4506424	Уплотнительное кольцо	1
227	94-1303	Адаптер	2
229	4098899	Нейлоновый шланг	2
230	94-1301	Адаптер	2
232	94-1401	Угловой штуцер	2
234	94-1703	Адаптер	1
235	4140768	Нейлоновый шланг	1
236	4129765	Нейлоновый шланг	1
237	4140943	Адаптер	1
238	4038658	Хомут	1
239	M430610	Винт	1
240	A590906	Пружинная шайба	1
241	4033129	Муфта	1
242	4033130	Муфта	1
243	4044883	Хомут	2
244	4044420	Защитный кожух	15
245	4055312	Зажим	20
247	M211271	Болт	4
248	A590912	Пружинная шайба	4
249	M581210	Гайка	4
251	4053698	Хомут трубки	1
252	4053696	Хомут трубки	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
