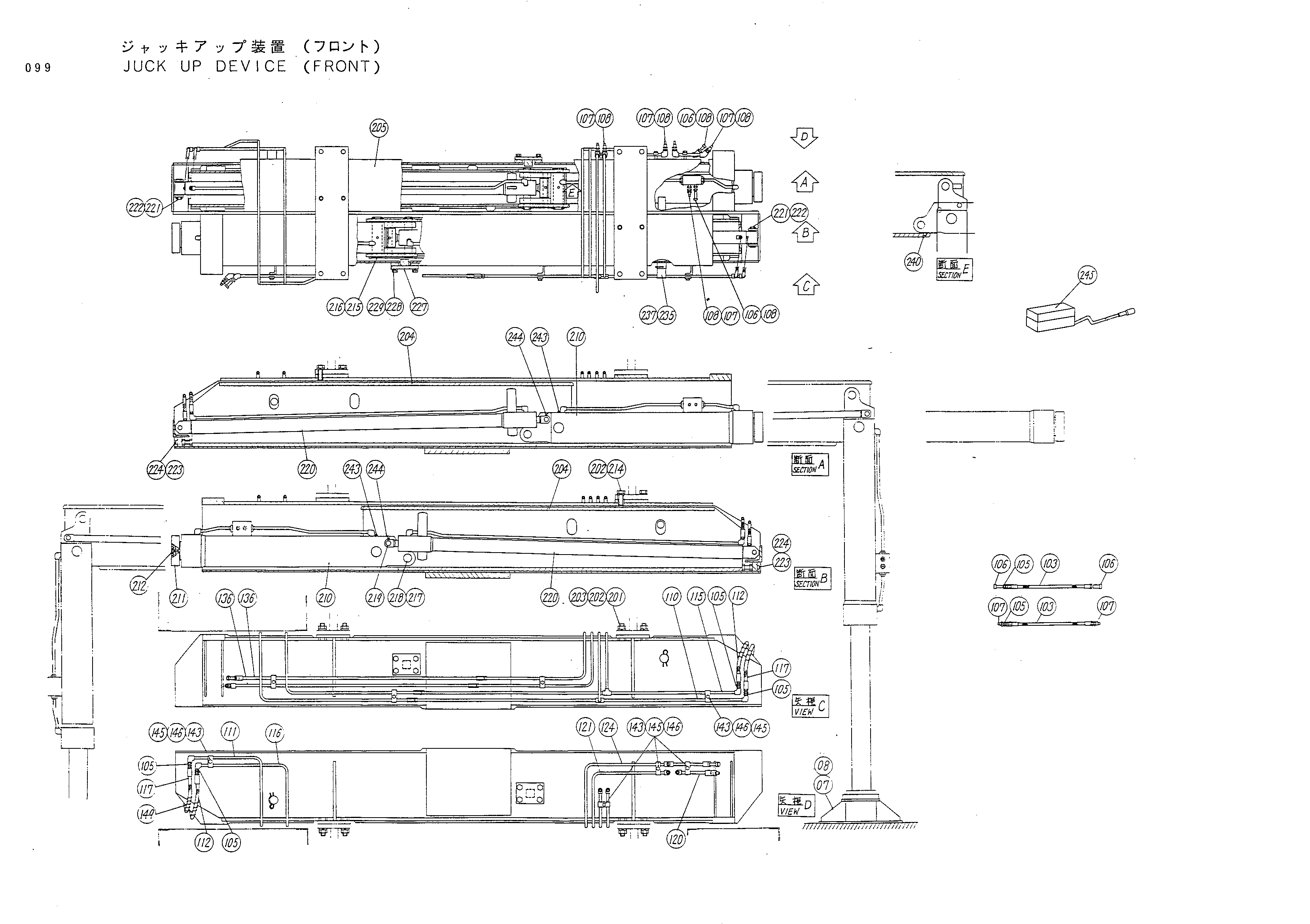

Джакк UP устройство (передний) — HITACHI KH1000

Заводская схема «Джакк UP устройство (передний)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	8007648	Поплавок	4
08	8030269	Поплавок	4
13	E41730	Лента маркировка	5
103	4152458	Шланг	4
105	94-1301	Адаптер	8
106	4025602	Муфта	8
107	4025603	Муфта	13
108	94-1701	Адаптер	13
110	8026978	Трубка	1
111	9718258	Трубка	1
112	4067479	Шланг	2
115	8026979	Трубка	1
116	9718259	Трубка	1
117	4143106	Шланг	2
120	9718260	Трубка	1
121	8026980	Трубка	1
124	8026981	Трубка	1
136	9718263	Трубка	2
143	4001156	Хомут трубки	9
145	M211030	Болт	9
146	A590910	Пружинная шайба	9
149	4044420	Защитный кожух	4
201	M222480	Болт	8
202	A590924	Пружинная шайба	12
203	M562419	Гайка	8
204	6006045	Балка	2
205	8027195	Короб	1
210	4142768	Гидроцилиндр. масляный	2
211	4142776	Поплавок	2
212	4149444	Болт	2
214	M222465	Болт	4
215	4142770	Палец	2
216	A761090	Шплинт	2
217	4142771	Палец	2
218	414322	Стопорный палец	2
219	4142772	Палец	2
220	4142769	Гидроцилиндр. масляный	2
221	4142774	Палец	2
222	A766040	Шплинт	2
223	M262080	Болт	4
224	M562016	Гайка	4
227	9718765	Ограничитель	2
228	M211636	Болт	8
229	A590916	Пружинная шайба	8
235	4142773	Палец	2
237	947447	Стопорный палец	2
240	M451216	Установочный винт	4
243	J75481	Штуцер	2
244	J75581	Штуцер	2
245	4141168	Управление короб	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
