Крюк 100T — HITACHI KH1000

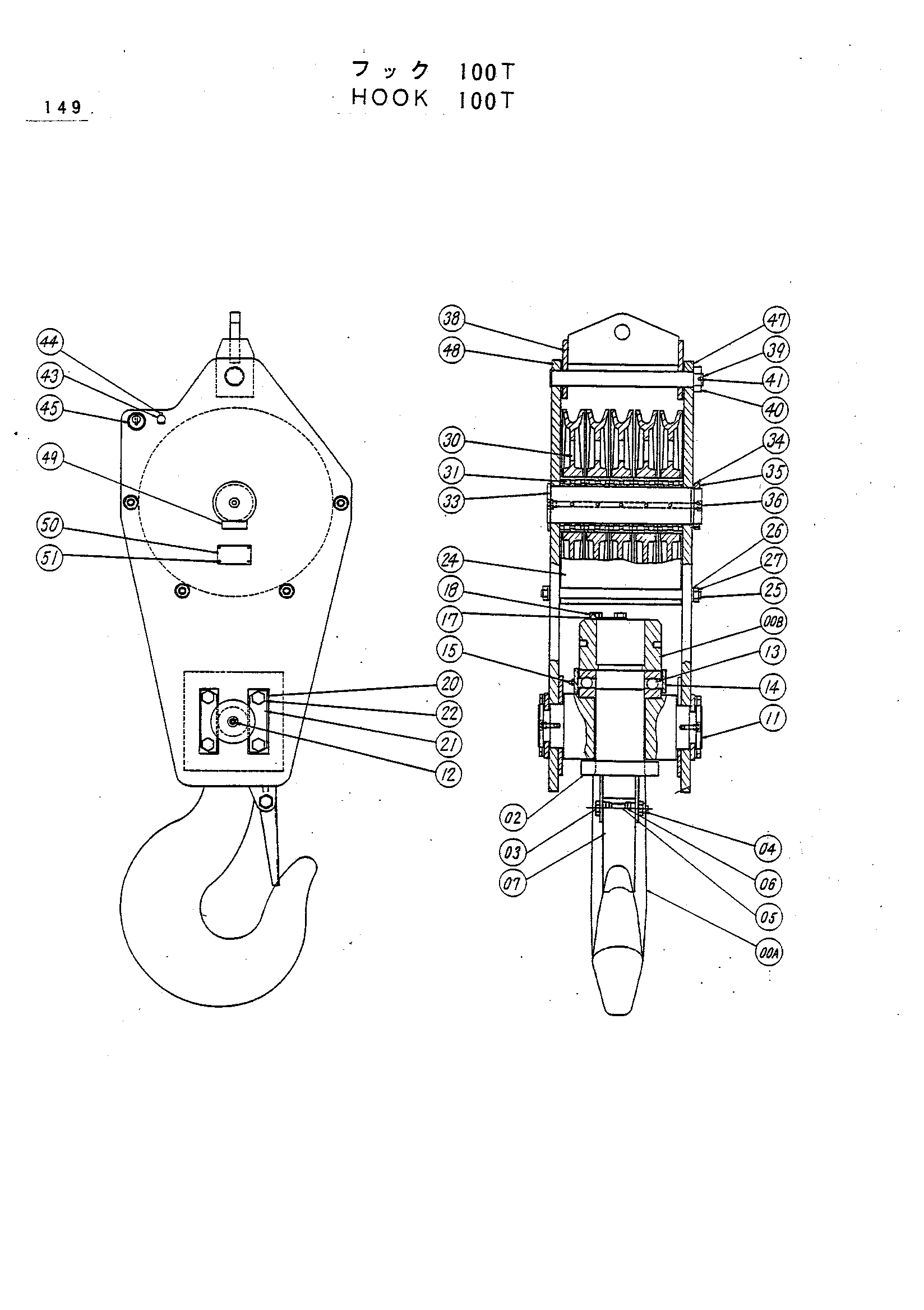

Заводская схема «Крюк 100T» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9071688 | Крюк 100T в сборе | 1 | |
| 00A-B | 9071687 | Крюк (с гайка) | 1 |
| 02 | 8037680 | Проставка кронштейн | 1 |
| 03 | 4194109 | Болт | 1 |
| 04 | M660020 | U-образная гайка | 1 |
| 05 | 4194108 | Проставка | 1 |
| 06 | 4194110 | Пружина торсион | 1 |
| 07 | 9727085 | Кронштейн | 1 |
| 11 | 3017288 | Труннион | 1 |
| 12 | J75482 | Штуцер | 2 |
| 13 | 4098434 | Шариковый подшипник | 1 |
| 14 | 4098431 | Крышка подшипник. | 1 |
| 15 | J75481 | Штуцер | 1 |
| 17 | X4873 | Стопорная шайба | 1 |
| 18 | 4120045 | Болт | 2 |
| 20 | 4098425 | Стопорная пластина | 4 |
| 21 | 4100098 | Стопорная шайба | 4 |
| 22 | M212456 | Болт | 8 |
| 24 | 8016937 | Направляющая каната | 1 |
| 25 | 4100958 | Болт | 4 |
| 26 | A590924 | Пружинная шайба | 8 |
| 27 | M582419 | Гайка | 8 |
| 30 | 3016549 | Канатный блок | 5 |
| 31 | 4044616 | Роликовый подшипник | 5 |
| 33 | 3017287 | Мост | 1 |
| 34 | 4101152 | Шайба подшипник. | 1 |
| 35 | 4101151 | Гайка подшипник. | 1 |
| 36 | J75482 | Штуцер | 2 |
| 38 | 9711213 | Тяга | 1 |
| 39 | 4100959 | Палец | 1 |
| 40 | M534225 | Корончатая гайка | 1 |
| 41 | A768080 | Шплинт | 1 |
| 43 | 9712248 | Палец | 2 |
| 44 | A768056 | Шплинт | 1 |
| 45 | 4001834 | Палец кольцо | 1 |
| 47 | 8016936 | Пластина | 1 |
| 48 | 8016935 | Пластина | 1 |
| 49 | 4100955 | Пластина | 1 |
| 50 | 495652 | Информационная табличка | 1 |
| 51 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
