Каталог запчастей HITACHI
Управление двигателем — HITACHI KH1000

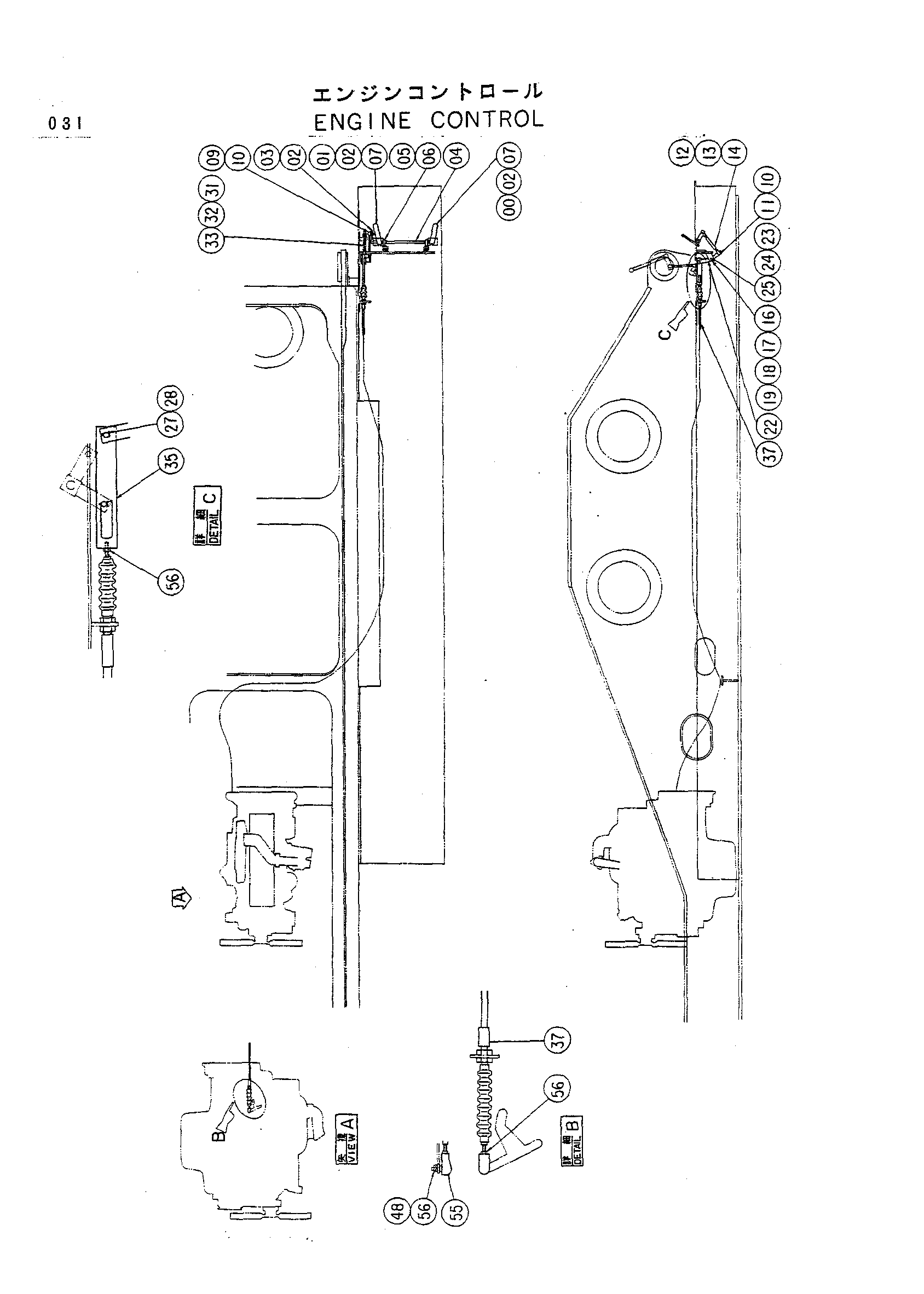

Заводская схема «Управление двигателем» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9717182 | Педаль аккел. | 1 |
| 01 | 9717181 | Педаль аккел. | 1 |
| 02 | 4139939 | Пружинный штифт | 3 |
| 03 | 9717180 | Рычаг | 1 |
| 04 | 4140243 | Мост | 1 |
| 05 | 4140248 | Подшипник | 2 |
| 06 | M581613 | Гайка | 4 |
| 07 | 969343 | Крышка | 2 |
| 09 | 4056018 | Шарнир | 1 |
| 10 | 4030364 | U-образная гайка | 2 |
| 11 | 4140064 | Шарнир | 1 |
| 12 | 4140245 | Шток | 1 |
| 13 | M500807 | Гайка | 1 |
| 14 | M580008 | Гайка (левый) | 1 |
| 16 | 9717178 | Кронштейн | 1 |
| 17 | M211036 | Болт | 2 |
| 18 | M581008 | Гайка | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 22 | 9717179 | Рычаг | 1 |
| 23 | 4140242 | Палец | 1 |
| 24 | 4075781 | Втулка | 2 |
| 25 | A764040 | Шплинт | 2 |
| 27 | 445333 | Палец | 1 |
| 28 | A762520 | Шплинт | 2 |
| 31 | 423 | Пружина | 1 |
| 32 | 4140247 | Шток | 1 |
| 33 | M581008 | Гайка | 2 |
| 35 | 4140244 | Тяга | 1 |
| 37 | 4118341 | Трос управления | 1 |
| 48 | A590906 | Пружинная шайба | 1 |
| 55 | 4056017 | Шарнир | 1 |
| 56 | M500605 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
