Трубопроводы (клапан платформа) — HITACHI KH1000

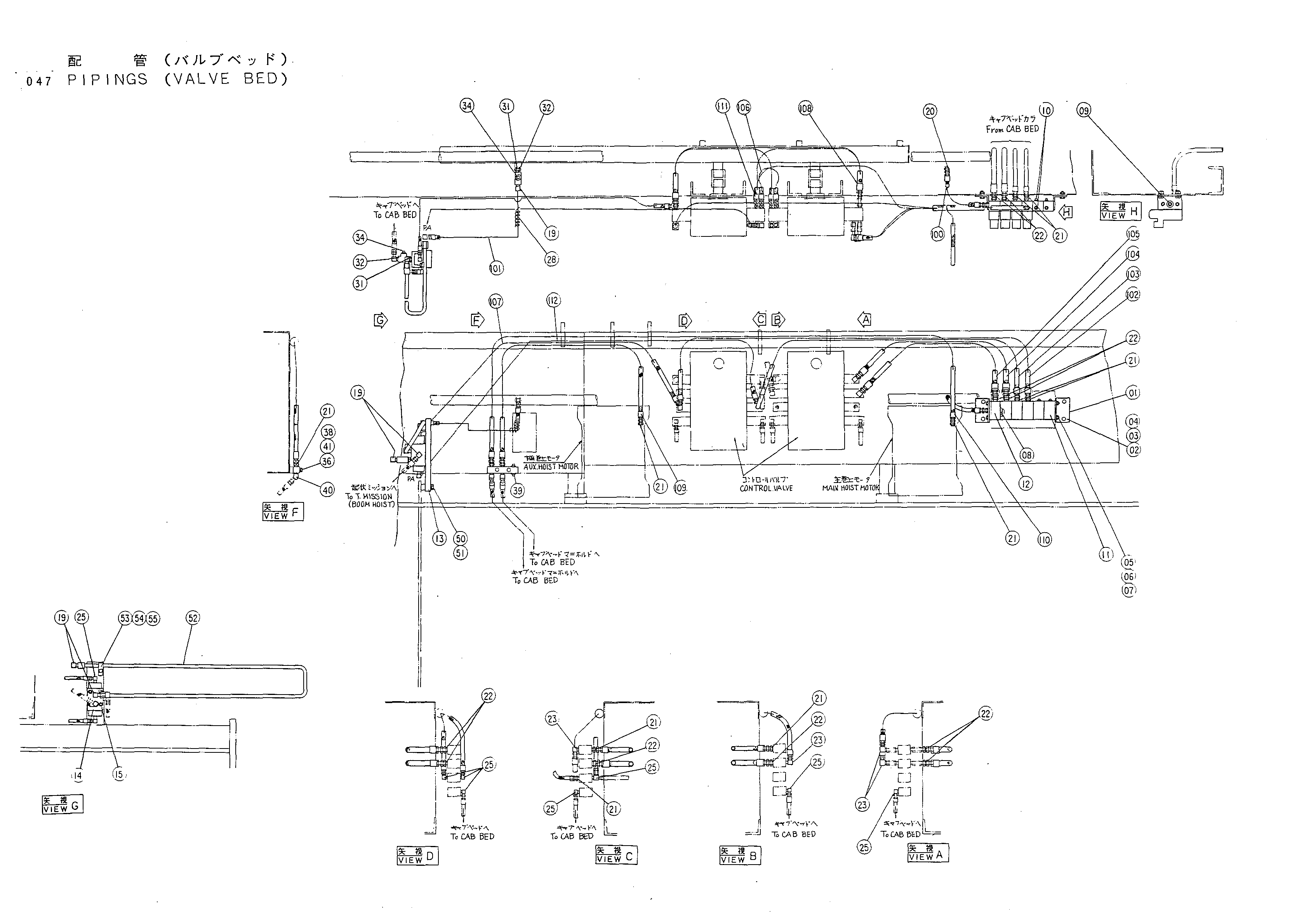

Заводская схема «Трубопроводы (клапан платформа)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4059736 | Кронштейн | 2 |
| 02 | M211025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | M581008 | Гайка | 4 |
| 05 | 4156362 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | M500807 | Гайка | 2 |
| 08 | 955655 | Уплотнительное кольцо | 4 |
| 09 | 94-2023 | Пробка | 1 |
| 10 | 94-2022 | Пробка | 10 |
| 11 | 4156713 | Коллектор | 2 |
| 12 | 4165062 | Электромагнитный клапан | 4 |
| 13 | 4155658 | Пластина | 1 |
| 14 | 4055358 | Челночный клапан | 1 |
| 15 | M340865 | Болт с внутренним шестигранником | 4 |
| 19 | 94-1402 | Угловой штуцер | 5 |
| 20 | 94-1302 | Адаптер | 2 |
| 21 | 94-1301 | Адаптер | 11 |
| 22 | 4124754 | Адаптер | 10 |
| 23 | 4118999 | Угловой штуцер | 4 |
| 25 | 94-1401 | Угловой штуцер | 9 |
| 28 | 4125452 | Защита шланга | 1 |
| 31 | 94-1702 | Адаптер | 2 |
| 32 | 94-0661 | Тройник | 2 |
| 34 | 94-2023 | Пробка | 2 |
| 36 | 4142065 | Блок | 1 |
| 38 | A590910 | Пружинная шайба | 2 |
| 39 | 94-2023 | Пробка | 2 |
| 40 | 94-1501 | Угловой штуцер | 2 |
| 41 | M211040 | Болт | 2 |
| 50 | M211245 | Болт | 2 |
| 51 | A590912 | Пружинная шайба | 2 |
| 52 | 9719168 | Трубка | 1 |
| 53 | 4138227 | Хомут трубки | 1 |
| 54 | M211036 | Болт | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 100 | 4129759 | Нейлоновый шланг | 1 |
| 101 | 4125572 | Нейлоновый шланг | 1 |
| 102 | 4132076 | Нейлоновый шланг | 1 |
| 103 | 4136357 | Нейлоновый шланг | 1 |
| 104 | 4125572 | Нейлоновый шланг | 1 |
| 105 | 4125572 | Нейлоновый шланг | 1 |
| 106 | 4111501 | Нейлоновый шланг | 1 |
| 107 | 4032705 | Нейлоновый шланг | 2 |
| 108 | 4124802 | Нейлоновый шланг | 1 |
| 109 | 4032705 | Нейлоновый шланг | 1 |
| 110 | 4124780 | Нейлоновый шланг | 1 |
| 111 | 4136360 | Нейлоновый шланг | 2 |
| 112 | 4512108 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
