Регулятор — HITACHI KH1000

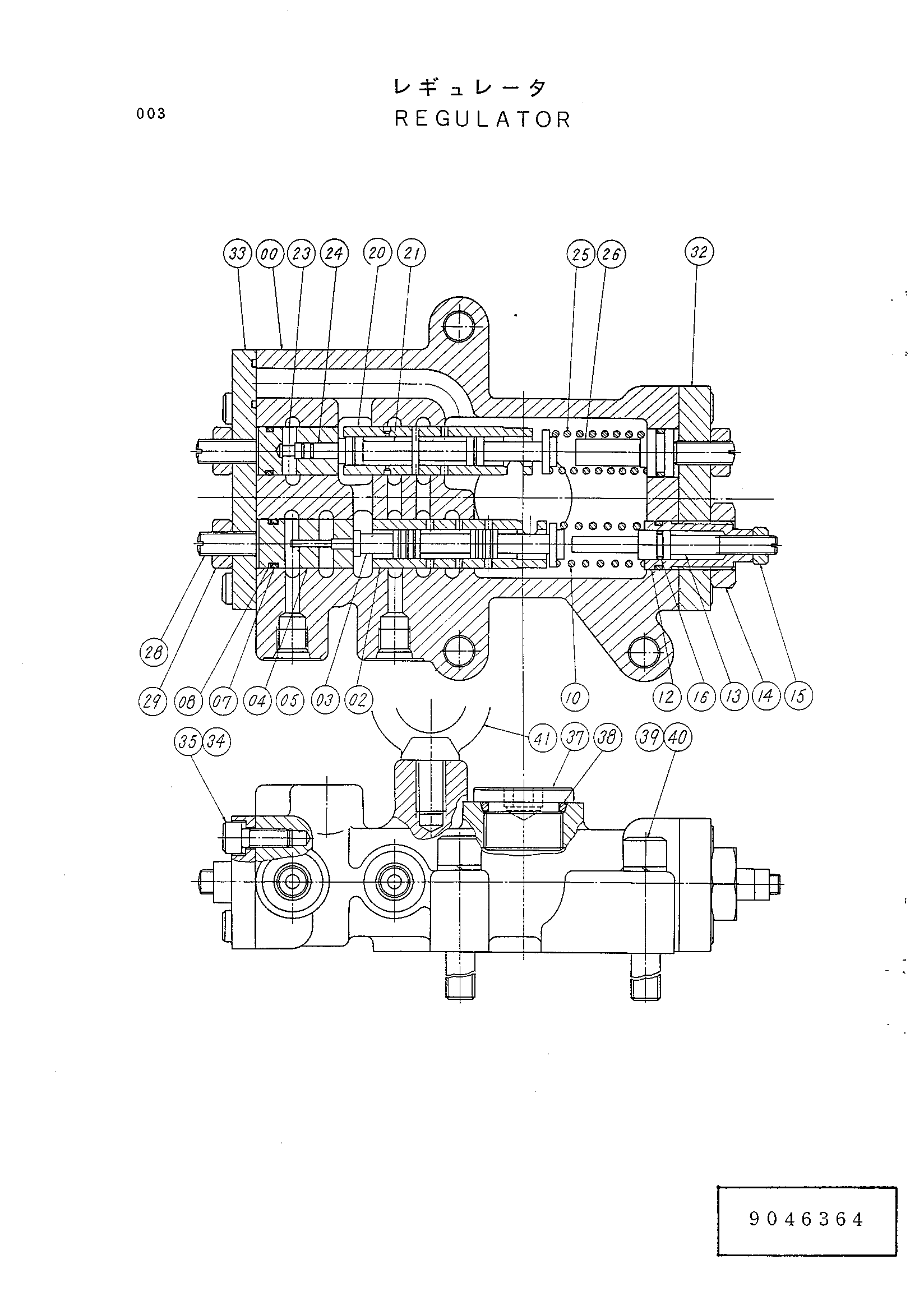

Заводская схема «Регулятор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9046364 | Регулятор | ||
| 00 | 1006605 | Корпус регулятор | |
| 02 | 4132853 | Втулка нагрузка | |
| 03 | 4132852 | Золотник нагрузка | |
| 04 | 4136155 | Гидроцилиндр нагрузка | |
| 05 | 4136156 | Поршень нагрузка | |
| 07 | 4506416 | Уплотнительное кольцо | |
| 08 | 4085607 | Опорное кольцо | |
| 10 | 4147385 | Пружина наружный | |
| 12 | 4113910 | Ограничитель наружный | |
| 13 | 4113911 | Ограничитель внутренний | |
| 14 | 4068898 | Гайка | |
| 15 | M500807 | Гайка | |
| 16 | 939356 | Уплотнительное кольцо | |
| 20 | 4132855 | Втулка | |
| 21 | 4136159 | Золотник | |
| 23 | 4125961 | Гидроцилиндр | |
| 24 | 4125962 | Поршень | |
| 25 | 4136158 | Пружина | |
| 26 | 4125964 | Ограничитель | |
| 28 | M451025 | Установочный винт | |
| 29 | M581008 | Гайка | |
| 32 | 4125965 | Крышка передний | |
| 33 | 4113923 | Крышка задний | |
| 34 | M340820 | Болт с внутренним шестигранником | |
| 35 | 4514388 | Пружинная шайба | |
| 37 | 4125966 | Пробка | |
| 38 | 4506429 | Уплотнительное кольцо | |
| 39 | M341280 | Болт с внутренним шестигранником | |
| 40 | 495841 | Пружинная шайба | |
| 41 | 4092149 | Болт проушина |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
