Стрела вставка 3M — HITACHI KH1000

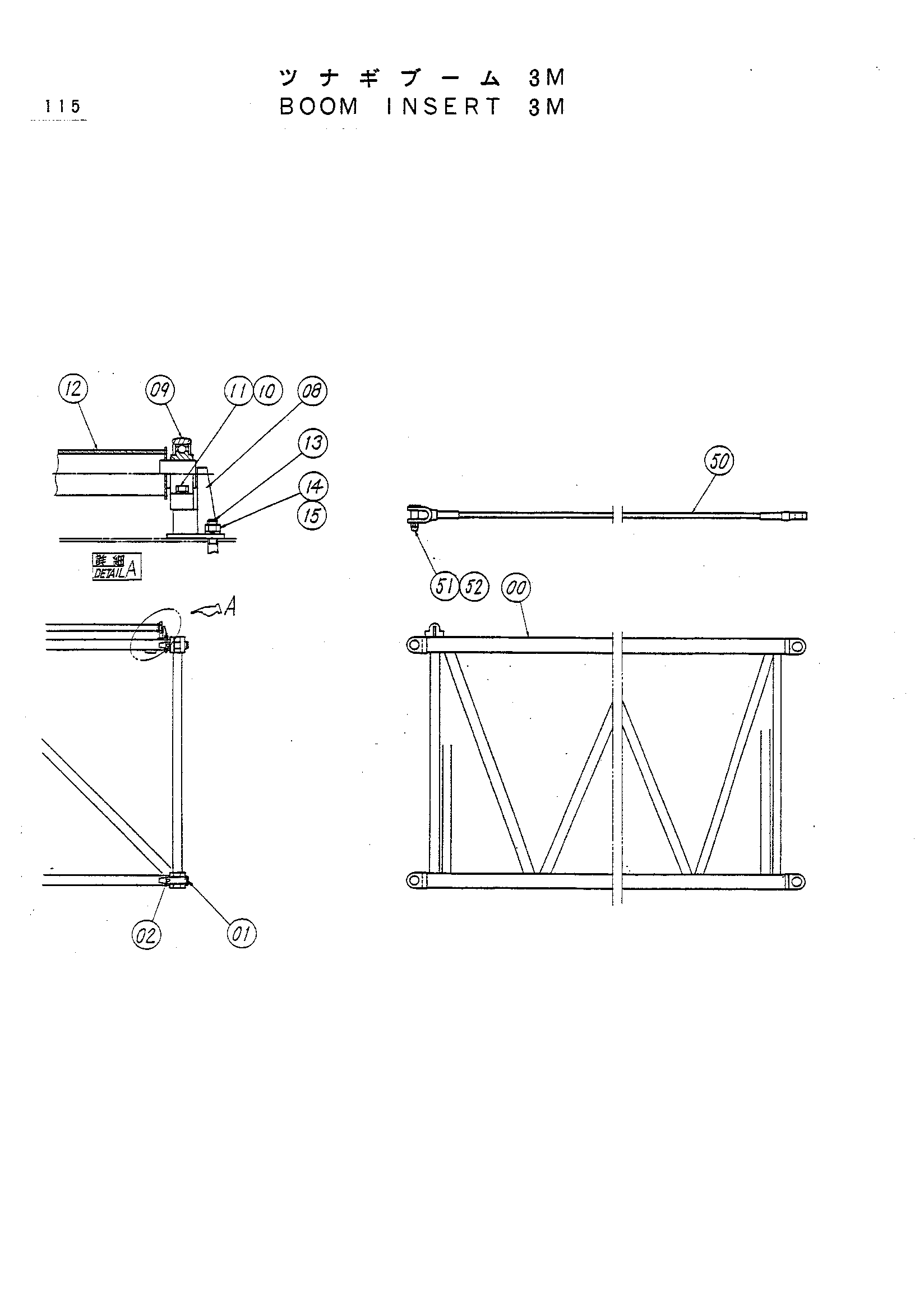

Заводская схема «Стрела вставка 3M» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-15 | 9051805 | Стрела вставка 3M в сборе | 1 |
| 00 | 7014202 | Стрела вставка 3M | 1 |
| 01 | 4048095 | Палец | 4 |
| 02 | 3006890 | Стопорный палец | 4 |
| 08 | 9716952 | Кронштейн | 2 |
| 09 | 3004786 | Подшипник | 2 |
| 10 | M211240 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 9716953 | Ролик | 1 |
| 13 | 4138661 | U-образный болт | 2 |
| 14 | M581008 | Гайка | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 50-52 | 9051806 | Канат подвесной в сборе | 4 |
| 50 | 8025091 | Канат подвесной | 1 |
| 51 | 4137427 | Палец | 1 |
| 52 | A761000 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
