Плунжер гидромотор (левый) — HITACHI KH1000

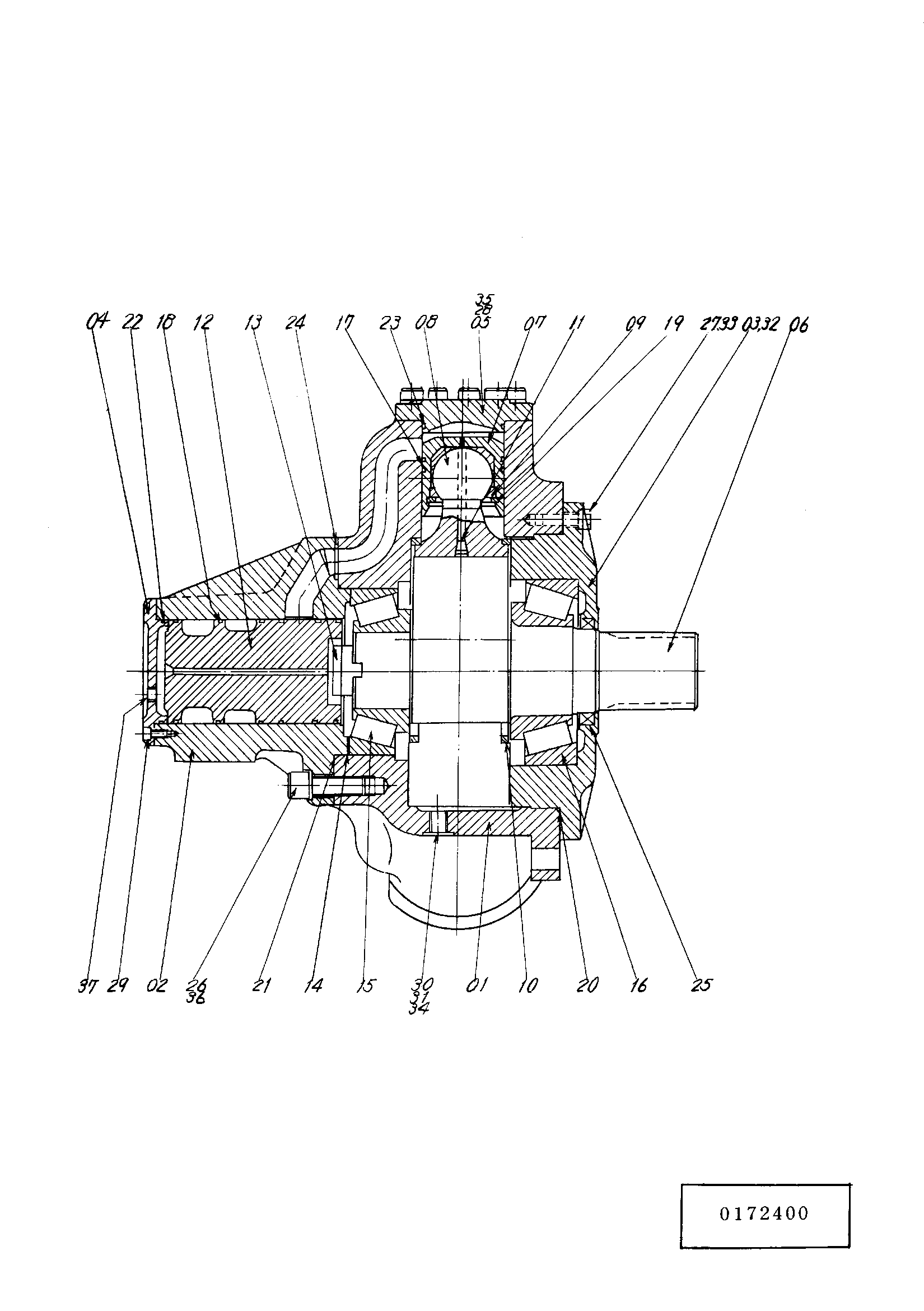

Заводская схема «Плунжер гидромотор (левый)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4131363 | Гидромотор плунжер | ||
| 01 | 0101801 | Корпус | |
| 02 | 0172401 | Корпус | |
| 03 | 0172402 | Крышка передний | |
| 04 | 0101704 | Крышка задний | |
| 05 | 0101805 | Крышка гидроцилиндр. | |
| 06 | 0101806 | Вал | |
| 07 | 0101807 | Поршень | |
| 08-11 | 0116015 | Коннектинг шток в сборе | |
| 09 | 0121806 | Кольцо блокировка | |
| 10 | 0172403 | Кольцо | |
| 12 | 0172405 | Клапан | |
| 13 | 0121808 | Муфта | |
| 14 | 0101810 | Регулировочная шайба | |
| 15 | 0121809 | Подшипник | |
| 16 | 0121810 | Подшипник | |
| 17 | 0172406 | Поршневое кольцо | |
| 18 | 0116008 | Поршневое кольцо | |
| 19 | 0172412 | Кольцо блокировка | |
| 20 | 0172407 | Уплотнительное кольцо | |
| 21 | 0101718 | Уплотнительное кольцо | |
| 22 | A811095 | Уплотнительное кольцо | |
| 23 | A811075 | Уплотнительное кольцо | |
| 24 | A811030 | Уплотнительное кольцо | |
| 25 | 0172408 | Масляное уплотнение | |
| 26 | 0101725 | Болт с внутренним шестигранником | |
| 27 | 0172409 | Болт с внутренним шестигранником | |
| 28 | 0101815 | Болт с внутренним шестигранником | |
| 29 | 0130519 | Болт с внутренним шестигранником | |
| 30 | 0101728 | Разъём | |
| 31 | 0101729 | Уплотнительная шайба | |
| 32 | 0172410 | Винт | |
| 33 | 0124806 | Пружинная шайба | |
| 34 | 0172309 | Пробка | |
| 35 | 0124806 | Пружинная шайба | |
| 36 | 0134455 | Пружинная шайба | |
| 37 | 0117121 | Пробка |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
