Основной трубопроводы (2) — HITACHI KH1000

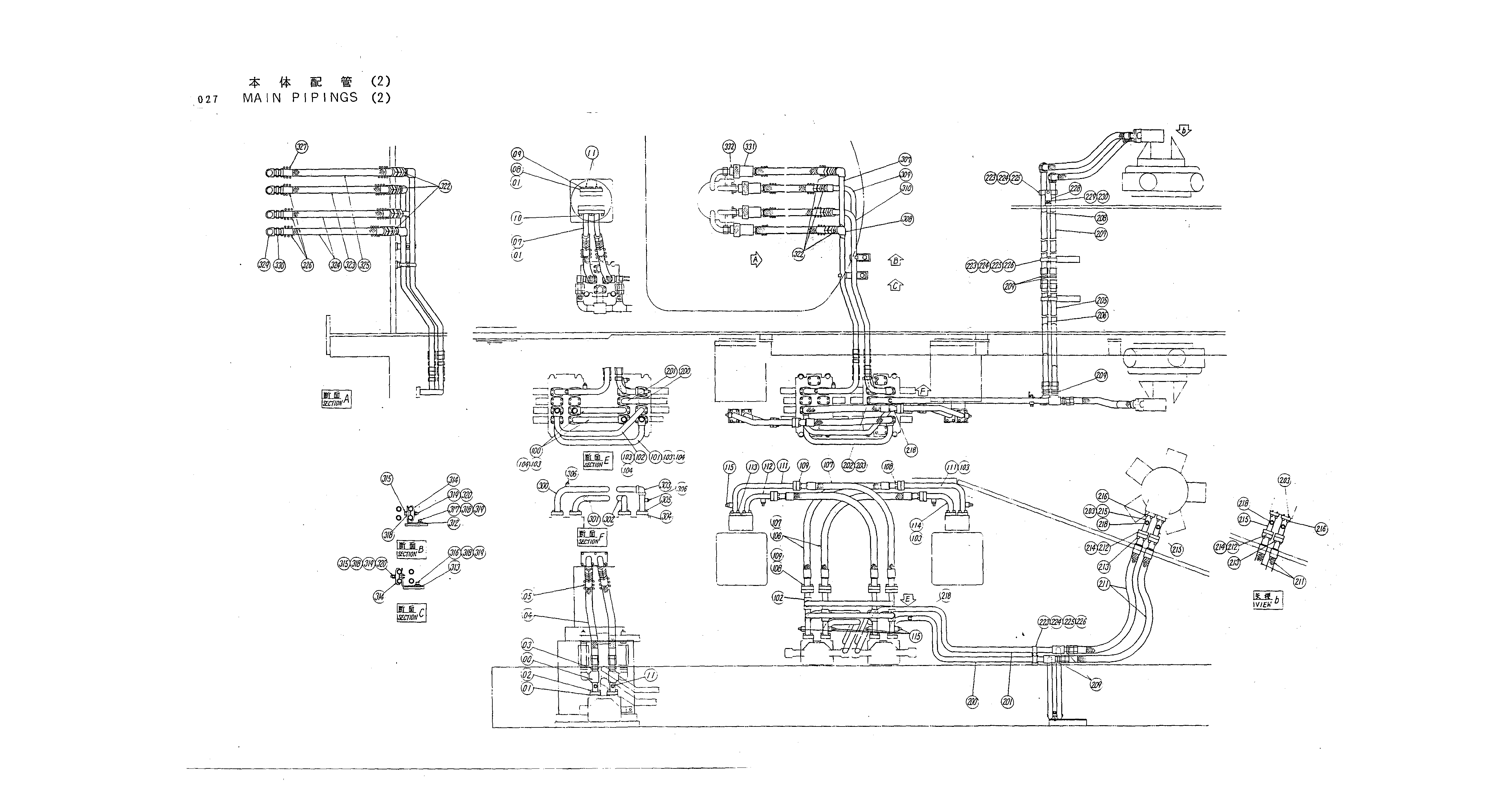

Заводская схема «Основной трубопроводы (2)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9718301 | Трубка SW1 | 1 |
| 01 | A811035 | Уплотнительное кольцо | 6 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | 94-1305 | Адаптер | 2 |
| 04 | 4131843 | Шланг | 2 |
| 05 | 4053620 | Защитный кожух | 2 |
| 07 | 9718300 | Трубка SW2 | 1 |
| 08 | 4140730 | Лист | 1 |
| 09 | M341230 | Болт с внутренним шестигранником | 6 |
| 10 | M341260 | Болт с внутренним шестигранником | 6 |
| 11 | 94-2023 | Пробка | 4 |
| 100 | 8025879 | Трубка | 2 |
| 101 | 8025880 | Трубка | 1 |
| 102 | 8025881 | Трубка | 1 |
| 103 | A811035 | Уплотнительное кольцо | 12 |
| 104 | M341036 | Болт с внутренним шестигранником | 32 |
| 106 | 966993 | Уплотнительное кольцо | 8 |
| 107 | 4095040 | Шланг | 4 |
| 108 | M341245 | Болт с внутренним шестигранником | 32 |
| 109 | 4085560 | Разъёмный фланец | 16 |
| 111 | 9718245 | Трубка M4 | 2 |
| 112 | 9718244 | Трубка M5 | 1 |
| 113 | M351236 | Болт с внутренним шестигранником | 16 |
| 114 | 9721279 | Трубка | 1 |
| 115 | 94-2023 | Пробка | 8 |
| 200 | 8028150 | Трубка | 1 |
| 201 | 9717463 | Трубка | 1 |
| 202 | M341036 | Болт с внутренним шестигранником | 8 |
| 203 | A811035 | Уплотнительное кольцо | 6 |
| 205 | 9717464 | Трубка | 1 |
| 206 | 9717465 | Трубка | 1 |
| 207 | 9717466 | Трубка | 1 |
| 208 | 9717467 | Трубка | 1 |
| 209 | 94-1305 | Адаптер | 8 |
| 211 | 4145254 | Шланг | 4 |
| 212 | 4085560 | Разъёмный фланец | 8 |
| 213 | M341245 | Болт с внутренним шестигранником | 16 |
| 214 | 966993 | Уплотнительное кольцо | 4 |
| 215 | 9717468 | Трубка | 4 |
| 216 | M351236 | Болт с внутренним шестигранником | 16 |
| 218 | 94-2023 | Пробка | 6 |
| 223 | 4053599 | Хомут трубки | 4 |
| 224 | M211265 | Болт | 4 |
| 225 | A590912 | Пружинная шайба | 4 |
| 226 | M581210 | Гайка | 3 |
| 228 | 9717469 | Кронштейн | 1 |
| 229 | M211020 | Болт | 2 |
| 230 | A590910 | Пружинная шайба | 2 |
| 300 | 9717351 | Трубка | 1 |
| 301 | 9717350 | Трубка | 1 |
| 302 | 9717349 | Трубка | 1 |
| 303 | 9717348 | Трубка | 1 |
| 304 | A811035 | Уплотнительное кольцо | 4 |
| 305 | M341036 | Болт с внутренним шестигранником | 16 |
| 306 | 94-2023 | Пробка | 4 |
| 307 | 9717352 | Трубка | 1 |
| 308 | 9717347 | Трубка | 1 |
| 309 | 9717346 | Трубка | 1 |
| 310 | 8025754 | Трубка | 1 |
| 312 | 4140975 | Кронштейн | 1 |
| 313 | 4141121 | Кронштейн | 1 |
| 314 | 4053599 | Хомут трубки | 2 |
| 315 | M211280 | Болт | 2 |
| 316 | M211225 | Болт | 1 |
| 317 | M211222 | Болт | 1 |
| 318 | A590112 | Шайба | 4 |
| 319 | A590912 | Пружинная шайба | 4 |
| 320 | M581210 | Гайка | 2 |
| 322 | 94-1305 | Адаптер | 3 |
| 323 | 4055112 | Шланг | 1 |
| 324 | 4065277 | Шланг | 2 |
| 325 | 4055330 | Шланг | 1 |
| 326 | 4055141 | Защитный кожух | 3 |
| 327 | 4053619 | Защитный кожух | 1 |
| 329 | 94-0635 | Угловой штуцер | 4 |
| 330 | 94-1605 | Переходник | 4 |
| 331 | 4141056 | Соединение | 4 |
| 332 | 4141057 | Соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
