Каталог запчастей HITACHI
Гусёк стрелы стрела — HITACHI KH1000

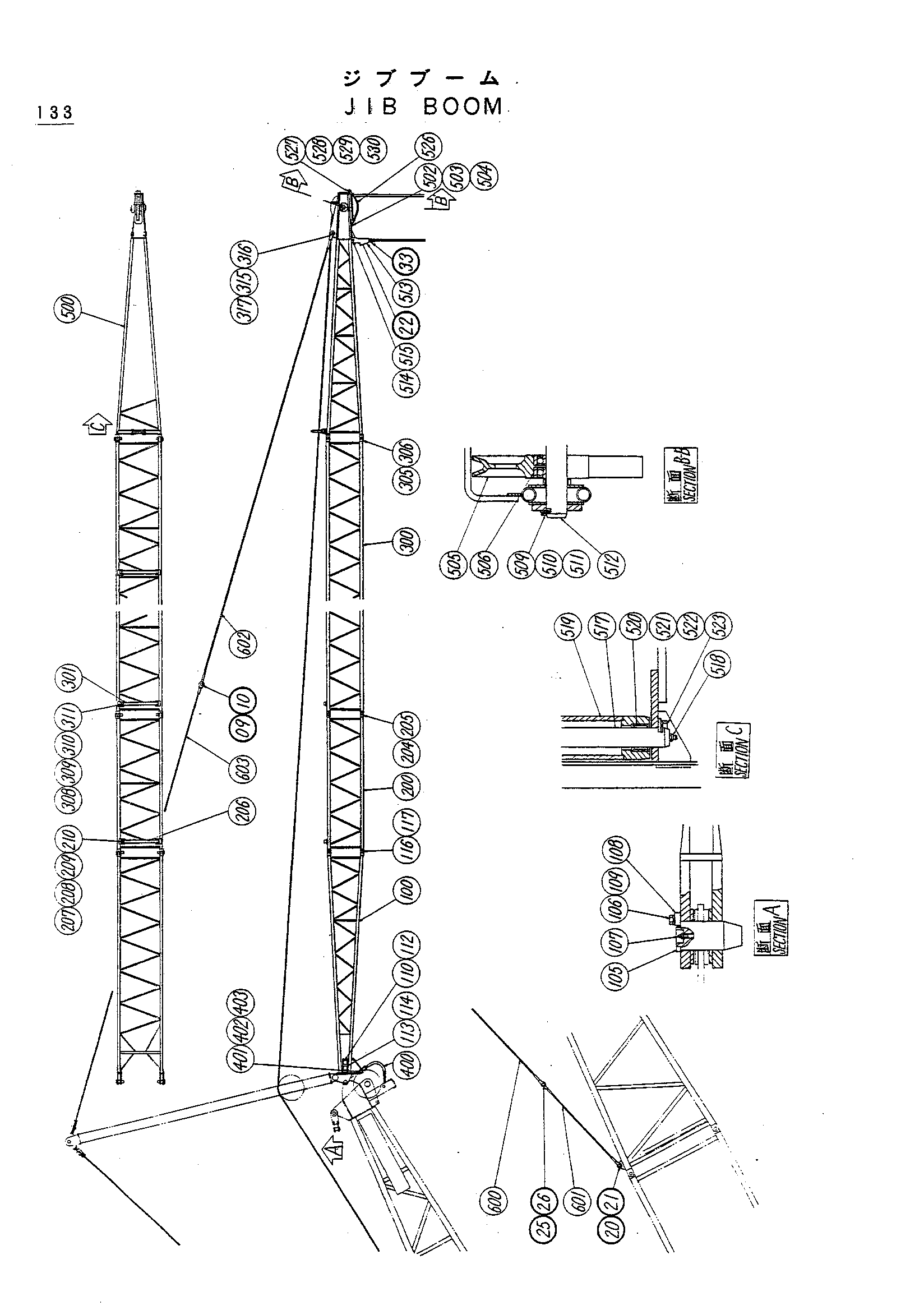

Заводская схема «Гусёк стрелы стрела» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 432992 | Мост | 2 |
| 10 | J411063 | Шплинт | 2 |
| 20 | 4055980 | Палец | 2 |
| 21 | J411063 | Шплинт | 2 |
| 22 | 4097430 | Ведге | 2 |
| 25 | 432992 | Мост | 1 |
| 26 | J411063 | Шплинт | 1 |
| 33 | 4035426 | Зажим | 2 |
| 41 | 4021391 | Зажим | 7 |
| 100-117 | 9015785 | Гусёк стрелы боом-лов в сборе | 1 |
| 100 | 6001676 | Гусёк стрелы боом-лов. | 1 |
| 105 | 4007026 | Мост | 2 |
| 106 | A590912 | Пружинная шайба | 4 |
| 107 | J75481 | Штуцер | 2 |
| 108 | 4013076 | Стопорная пластина | 2 |
| 109 | M121228 | Болт | 4 |
| 110 | 4053262 | Информационная табличка | 1 |
| 112 | M492564 | Приводной винт | 4 |
| 113 | 457517 | Информационная табличка | 1 |
| 114 | J391030 | Приводной винт | 4 |
| 116 | 4046467 | Палец | 4 |
| 117 | 414322 | Стопорный палец | 4 |
| 200-210 | 9015786 | Гусёк стрелы боом-ин.-3M в сборе | 1 |
| 200 | 6000239 | Гусёк стрелы бооминсерт 3M | 1 |
| 204 | 4046467 | Палец | 4 |
| 205 | 414322 | Стопорный палец | 4 |
| 206 | 313709 | Буффер | 1 |
| 207 | M111250 | Болт | 2 |
| 208 | A590912 | Пружинная шайба | 2 |
| 209 | M501210 | Гайка | 2 |
| 210 | J217084 | Шайба | 2 |
| 300-317 | 9015788 | Гусёк стрелы боом-ин. 6M в сборе | 1 |
| 300 | 6000240 | Гусёк стрелы бооминсерт 6M | 1 |
| 305 | 4046462 | Палец | 4 |
| 306 | 414322 | Стопорный палец | 4 |
| 307 | 313709 | Буффер | 2 |
| 308 | M111250 | Болт | 4 |
| 309 | A590912 | Пружинная шайба | 4 |
| 310 | M501210 | Гайка | 4 |
| 311 | J217084 | Шайба | 4 |
| 315 | 432992 | Мост | 1 |
| 316 | J411063 | Шплинт | 1 |
| 317 | 4021391 | Зажим | 3 |
| 400 | 8008182 | Канат подвесной | 2 |
| 401 | 447955 | Палец | 4 |
| 402 | A768063 | Шплинт | 4 |
| 403 | A590136 | Шайба | 4 |
| 500-530 | 9049897 | Гусёк стрелы боом-уп в сборе | 1 |
| 500 | 6005960 | Гусёк стрелы стрела верхний | 1 |
| 502 | M211632 | Болт | 2 |
| 503 | A590916 | Пружинная шайба | 2 |
| 504 | A590116 | Шайба | 2 |
| 505 | 3016413 | Канатный блок | 1 |
| 506 | 4026535 | Шариковый подшипник | 2 |
| 509 | X4247 | Стопорная пластина | 1 |
| 510 | M211625 | Болт | 2 |
| 511 | A590916 | Пружинная шайба | 2 |
| 512 | 4058451 | Мост | 1 |
| 513 | 2011693 | Разъём канат | 1 |
| 514 | 4106850 | Палец | 1 |
| 515 | A761080 | Шплинт | 1 |
| 517 | 4007024 | Мост | 1 |
| 518 | J75481 | Штуцер | 2 |
| 519 | 9700662 | Ролик | 1 |
| 520 | 955349 | Игольчатый подшипник | 2 |
| 521 | X280071 | Стопорная пластина | 2 |
| 522 | A590908 | Пружинная шайба | 4 |
| 523 | M200818 | Болт | 4 |
| 526 | 8026707 | Направляющая каната | 1 |
| 527 | M211636 | Болт | 2 |
| 528 | M581613 | Гайка | 2 |
| 529 | A590916 | Пружинная шайба | 2 |
| 530 | A590116 | Шайба | 2 |
| 600 | 8026418 | Канат подвесной 23400 | 1 |
| 601 | 8026419 | Канат подвесной 2720 | 1 |
| 602 | 8026420 | Канат подвесной 29520 | 1 |
| 603 | 8026421 | Канат подвесной 11440 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
