Портал — HITACHI KH1000

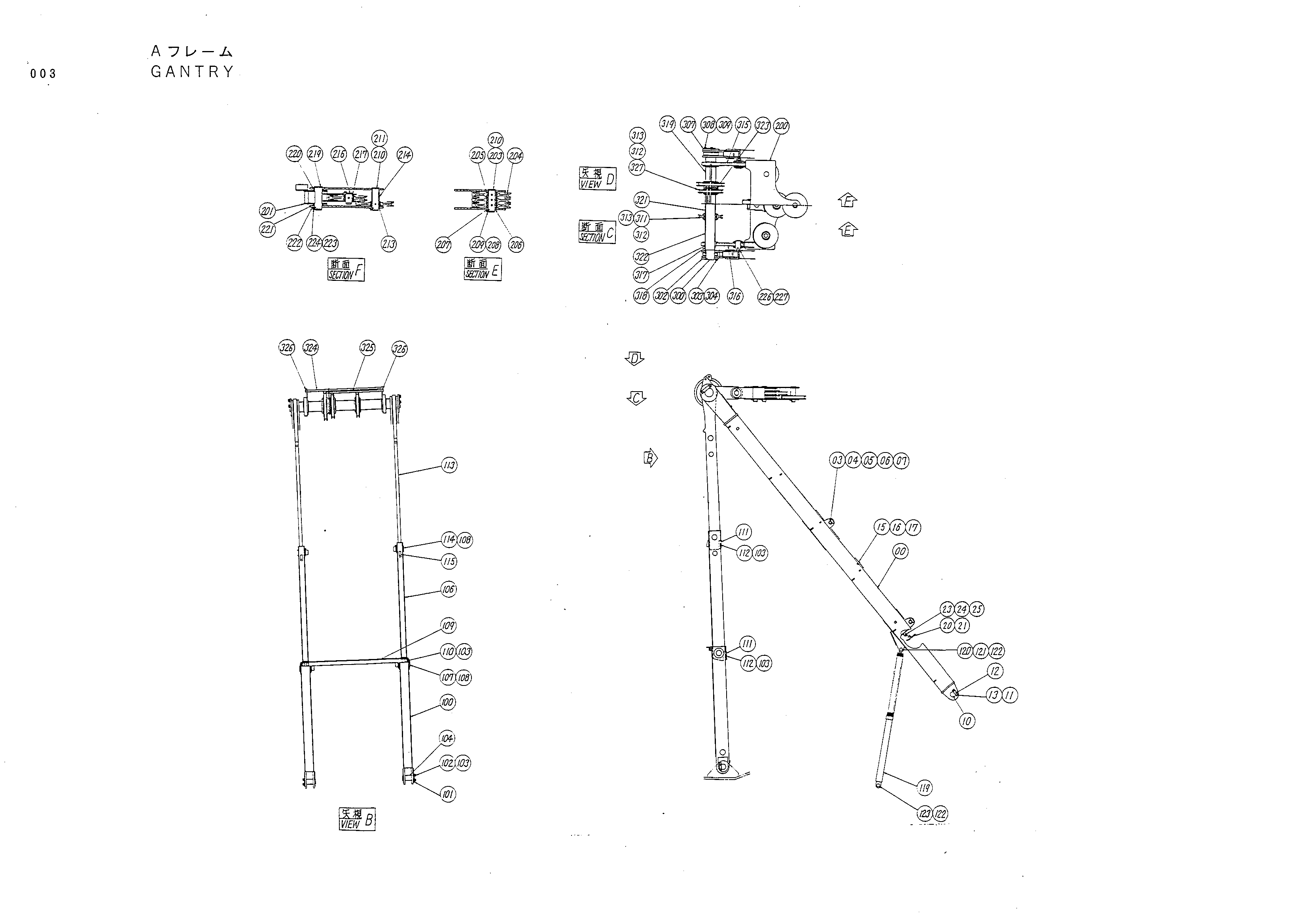

Заводская схема «Портал» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005665 | LEG передний | 1 |
| 03 | 4139509 | Ролик | 8 |
| 04 | 4139510 | Мост | 2 |
| 05 | X4246 | Стопорная пластина | 4 |
| 06 | M211216 | Болт | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 10 | 4139513 | Палец | 2 |
| 11 | M211630 | Болт | 4 |
| 12 | X4247 | Стопорная пластина | 2 |
| 13 | A590916 | Пружинная шайба | 4 |
| 15 | J901660 | Болт | 2 |
| 16 | M581613 | Гайка | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 20 | 4127001 | Зеркало | 2 |
| 21 | 4159202 | Стойка | 2 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | M581210 | Гайка | 4 |
| 25 | A590112 | Шайба | 2 |
| 100 | 7012268 | LEG задний | 2 |
| 101 | X4247 | Стопорная пластина | 2 |
| 102 | M211625 | Болт | 4 |
| 103 | A590916 | Пружинная шайба | 16 |
| 104 | 4117343 | Палец | 2 |
| 106 | 7012269 | LEG задний | 2 |
| 107 | 4117339 | Палец | 2 |
| 108 | 4135031 | Палец кольцо | 4 |
| 109 | 4139636 | Стойка | 1 |
| 110 | M211630 | Болт | 4 |
| 111 | 4053723 | Ограничитель | 4 |
| 112 | M211636 | Болт | 8 |
| 113 | 3025487 | LEG задний | 2 |
| 114 | 4117402 | Палец | 2 |
| 115 | 4139637 | Ограничитель | 2 |
| 119 | 4138825 | Гидроцилиндр. масляный | 2 |
| 120 | 4139512 | Палец | 2 |
| 121 | 4139514 | Проставка | 2 |
| 122 | A768063 | Шплинт | 4 |
| 123 | 4139628 | Палец | 2 |
| 200 | 7012252 | Подвес | 1 |
| 201 | 7012253 | Подвес | 1 |
| 203 | 4138500 | Палец | 2 |
| 204 | 3025094 | Канатный блок | 8 |
| 205 | 4137656 | Роликовый подшипник | 8 |
| 206 | 447233 | Проставка | 4 |
| 207 | X4247 | Стопорная пластина | 4 |
| 208 | M211625 | Болт | 8 |
| 209 | A590916 | Пружинная шайба | 8 |
| 210 | J75481 | Штуцер | 4 |
| 211 | 4144694 | Палец | 1 |
| 213 | 447233 | Проставка | 1 |
| 214 | 4139523 | Проставка | 1 |
| 216 | 4139524 | Палец | 1 |
| 217 | 447233 | Проставка | 2 |
| 219 | 4139525 | Палец | 1 |
| 220 | 4139526 | Проставка | 1 |
| 221 | 4139527 | Проставка | 1 |
| 222 | X4248 | Стопорная пластина | 1 |
| 223 | M212028 | Болт | 2 |
| 224 | A590920 | Пружинная шайба | 2 |
| 226 | 4139528 | Палец | 2 |
| 227 | A761001 | Шплинт | 2 |
| 300 | 3025475 | Мост | 1 |
| 302 | 4140108 | Стопорная пластина | 2 |
| 303 | M211645 | Болт | 8 |
| 304 | A590916 | Пружинная шайба | 8 |
| 307 | X4250 | Стопорная пластина | 2 |
| 308 | M212036 | Болт | 4 |
| 309 | A590920 | Пружинная шайба | 4 |
| 311 | 3025093 | Канатный блок | 2 |
| 312 | 4117994 | Роликовый подшипник | 3 |
| 313 | J75681 | Штуцер | 3 |
| 315 | 8025384 | Тяга | 1 |
| 316 | 8025385 | Тяга | 1 |
| 317 | 4139532 | Втулка | 2 |
| 318 | 4139533 | Проставка | 2 |
| 319 | 4155804 | Проставка | 1 |
| 321 | 4139536 | Проставка | 1 |
| 322 | 4139537 | Проставка | 1 |
| 323 | 4155021 | Тяга | 1 |
| 324 | 4154822 | Палец | 1 |
| 325 | 4155803 | Палец | 1 |
| 326 | A765063 | Шплинт | 5 |
| 327 | 3028487 | Канатный блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
