Основной тормоз рычаг — HITACHI KH1000

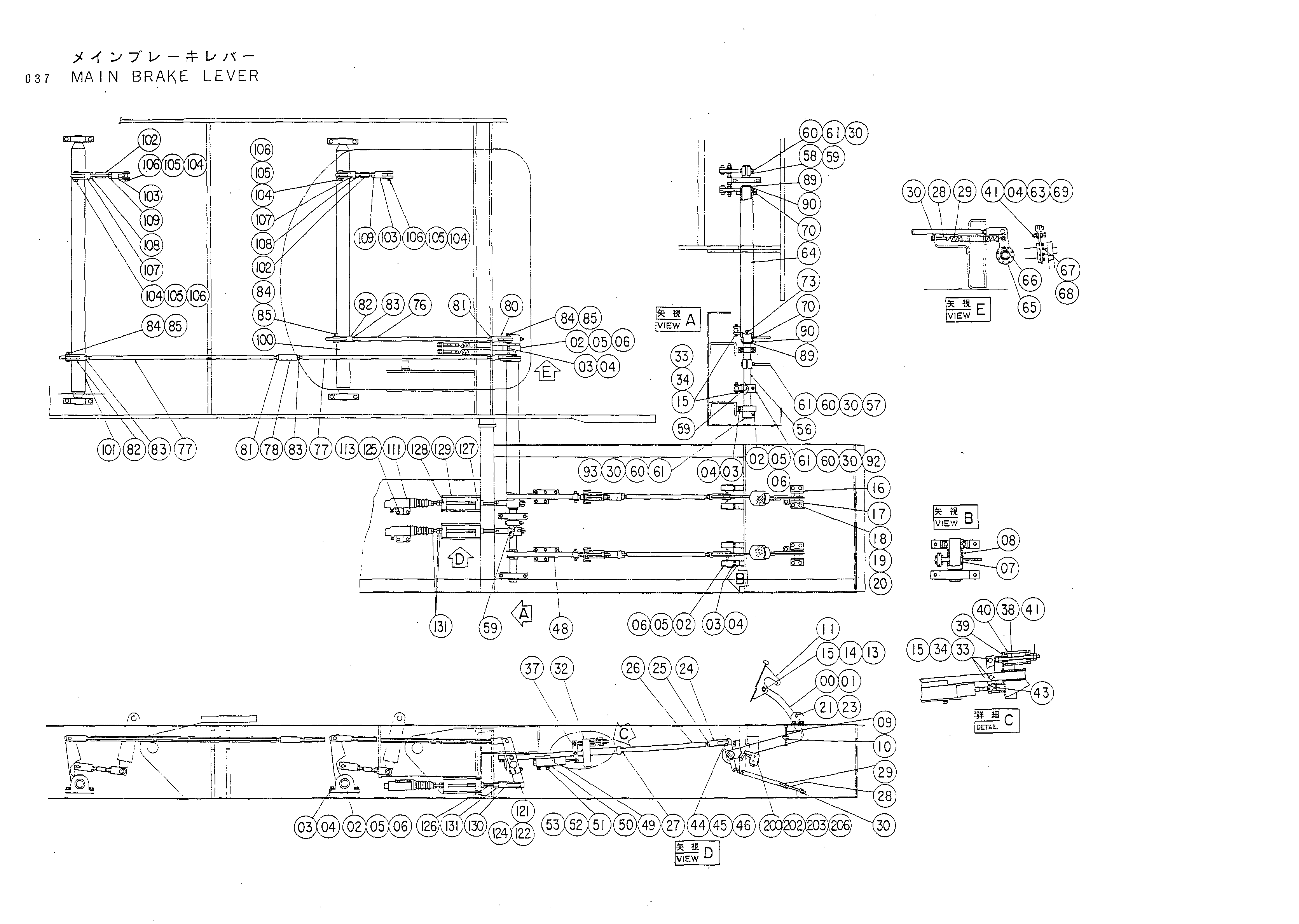

Заводская схема «Основной тормоз рычаг» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8028452	Рычаг тормоз (правый)	1
01	8028453	Рычаг тормоз (левый)	1
02	942014	Подшипник. блок	11
03	M211240	Болт	22
04	A590912	Пружинная шайба	24
05	4140423	Регулировочная шайба 1.0	12
06	4140424	Регулировочная шайба 1.6	2
07	445076	Крышка	4
08	D46537	Проставка	4
09	M261000	Болт	2
10	M581008	Гайка	2
11	8028451	Накладка	2
13	A751444	Палец	2
14	A590114	Шайба	8
15	A764022	Шплинт	20
16	4154524	Кронштейн (левый)	2
17	4154778	Кронштейн (правый)	2
18	M211025	Болт	6
19	M581008	Гайка	6
20	A590910	Пружинная шайба	6
21	4154777	Палец	4
23	A764020	Шплинт	8
24	4146233	Концевой вилка (левый)	2
25	M580014	Гайка (левый)	2
26	4140249	Шток	2
27	M562016	Гайка	2
28	4140247	Шток	4
29	41564	Пружина растяжения	4
30	M581008	Гайка	12
32	8025514	Кронштейн	2
33	493659	Палец	8
34	A590112	Шайба	16
37	9707937	Тяга	2
38	4140250	Болт проушина	2
39	4160509	Сиденье	4
40	4160379	Пружина	2
41	M581210	Гайка	12
43	4079861	Палец	2
44	4001826	Палец	2
45	A763022	Шплинт	4
46	A590114	Шайба	4
48	8022551	Шток	2
49	4096655	Пилотный клапан	2
50	4079998	Седло винта	2
51	M200871	Болт	8
52	A590108	Шайба	8
53	A590908	Пружинная шайба	8
56	3030347	Мост	1
57	9709222	Рычаг	1
58	9717218	Рычаг	1
59	41504	Шпонка воодруфф	3
60	M211065	Болт	4
61	A590910	Пружинная шайба	4
63	449490	Шайба	2
64	8030603	Рычаг	1
65	4164255	Рычаг	1
66	J401040	Установочный штифт	1
67	M340636	Болт с внутренним шестигранником	8
68	A590906	Пружинная шайба	8
69	M261260	Болт	2
70	4162535	Игольчатый подшипник	2
73	J75581	Штуцер	1
76	4164257	Шток	1
77	4164256	Шток	2
78	4140252	Соединение	1
80	4137320	Концевой вилка (правый)	2
81	M581613	Гайка	3
82	4137332	Концевой вилка (левый)	2
83	M580016	Гайка (левый)	3
84	441947	Палец	4
85	A765028	Шплинт	4
89	991345	Стопорное кольцо	2
90	4164258	Проставка	2
92	9721089	Рычаг	1
93	4164260	Блок	1
100	8030604	Мост	1
101	8030605	Мост	1
102	4140322	Шток	2
103	4140318	Концевой вилка (правый)	2
104	415924	Палец	4
105	A590120	Шайба	4
106	A765036	Шплинт	4
107	4140319	Концевой вилка (левый)	2
108	M560020	Гайка (левый)	2
109	M562016	Гайка	2
111	4164250	Гидроцилиндр. масляный	2
113	M211240	Болт	4
121	4001826	Палец	2
122	A763022	Шплинт	4
124	A590114	Шайба	4
125	A590912	Пружинная шайба	4
126	4164252	Шток	2
127	4164254	Сиденье	2
128	4164251	Сиденье	2
129	4164253	Пружина	2
130	4164259	Концевой вилка (правый)	2
131	M581411	Гайка	10
200	J70784	Адаптер	2
202	J70284	Угловой штуцер	2
203	4020827	Выключатель микро	2
206	A590104	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
