Управление стойка (правый) — HITACHI KH1000

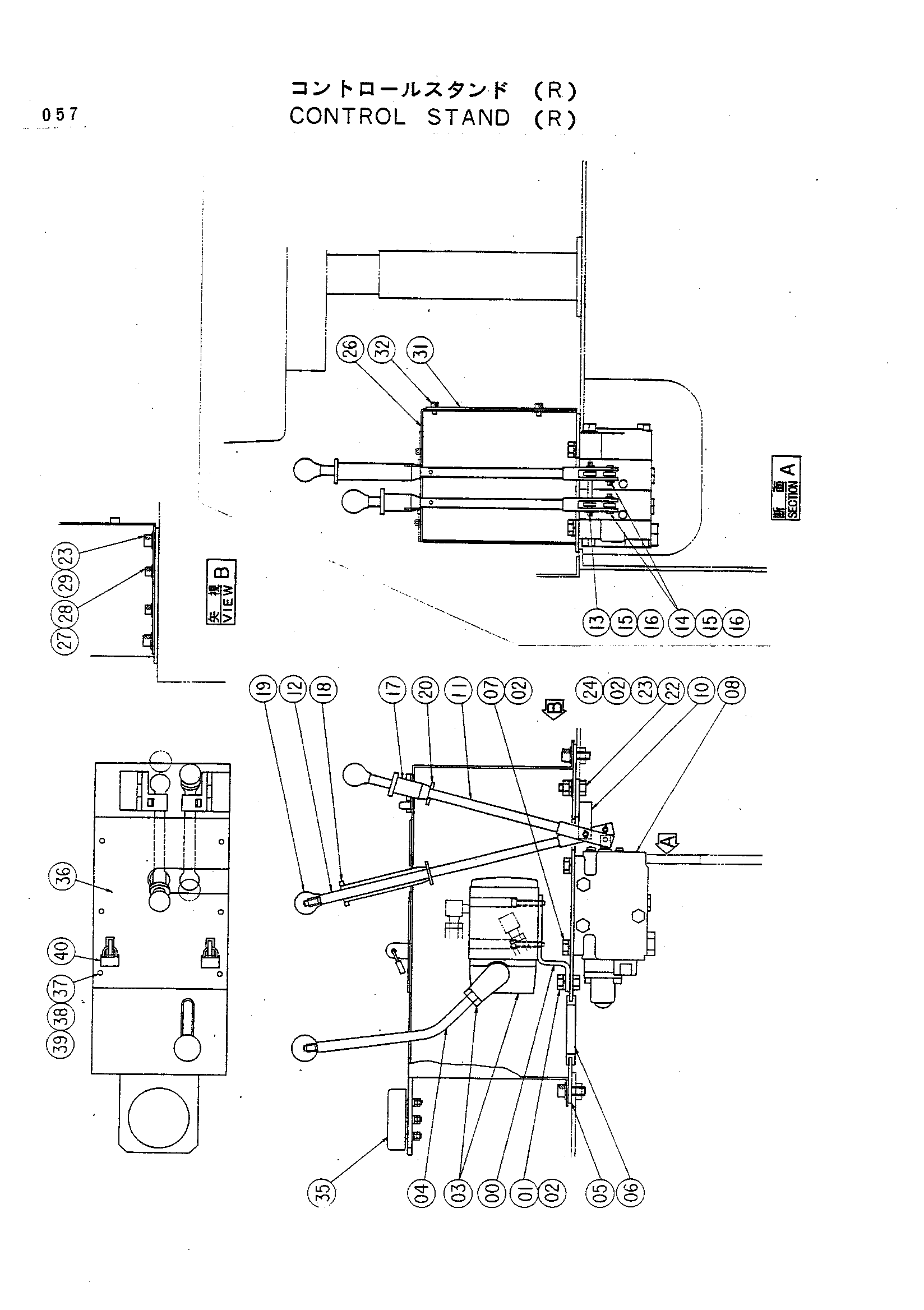

Заводская схема «Управление стойка (правый)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154720 | Кронштейн | 1 |
| 01 | M211020 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 8 |
| 03 | 4139459 | Гидрораспределитель | 1 |
| 04 | 4154719 | Рычаг | 1 |
| 05 | 9720728 | Пластина | 1 |
| 06 | 4099474 | Резиновая прокладка | 3 |
| 07 | M111020 | Болт | 4 |
| 08 | 4151646 | Гидрораспределитель | 1 |
| 10 | 9720731 | Кронштейн | 1 |
| 11 | 9720730 | Рычаг | 1 |
| 12 | 9720729 | Рычаг | 1 |
| 13 | 4161970 | Палец | 1 |
| 14 | 4161969 | Палец | 2 |
| 15 | A590105 | Плоская шайба | 4 |
| 16 | A761208 | Шплинт | 4 |
| 17 | 4155892 | Направляющая | 1 |
| 18 | 4155893 | Направляющая | 1 |
| 19 | 4014165 | Рукоятка | 2 |
| 20 | 4144011 | Пружинный штифт | 2 |
| 22 | M211025 | Болт | 2 |
| 23 | A590110 | Плоская шайба | 6 |
| 24 | M581008 | Гайка | 2 |
| 26 | 8036768 | Крышка | 1 |
| 27 | M340820 | Болт с внутренним шестигранником | 4 |
| 28 | A590108 | Плоская шайба | 4 |
| 29 | M341025 | Болт с внутренним шестигранником | 4 |
| 31 | 4154721 | Крышка | 1 |
| 32 | M340610 | Болт с внутренним шестигранником | 5 |
| 35 | 4091871 | Уровень | 1 |
| 36 | 2022891 | Информационная табличка | 1 |
| 37 | M430306 | Винт | 6 |
| 38 | A590903 | Пружинная шайба | 6 |
| 39 | A590103 | Шайба | 6 |
| 40 | 4114697 | KEE | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
