Верхний стрела детали — HITACHI KH1000

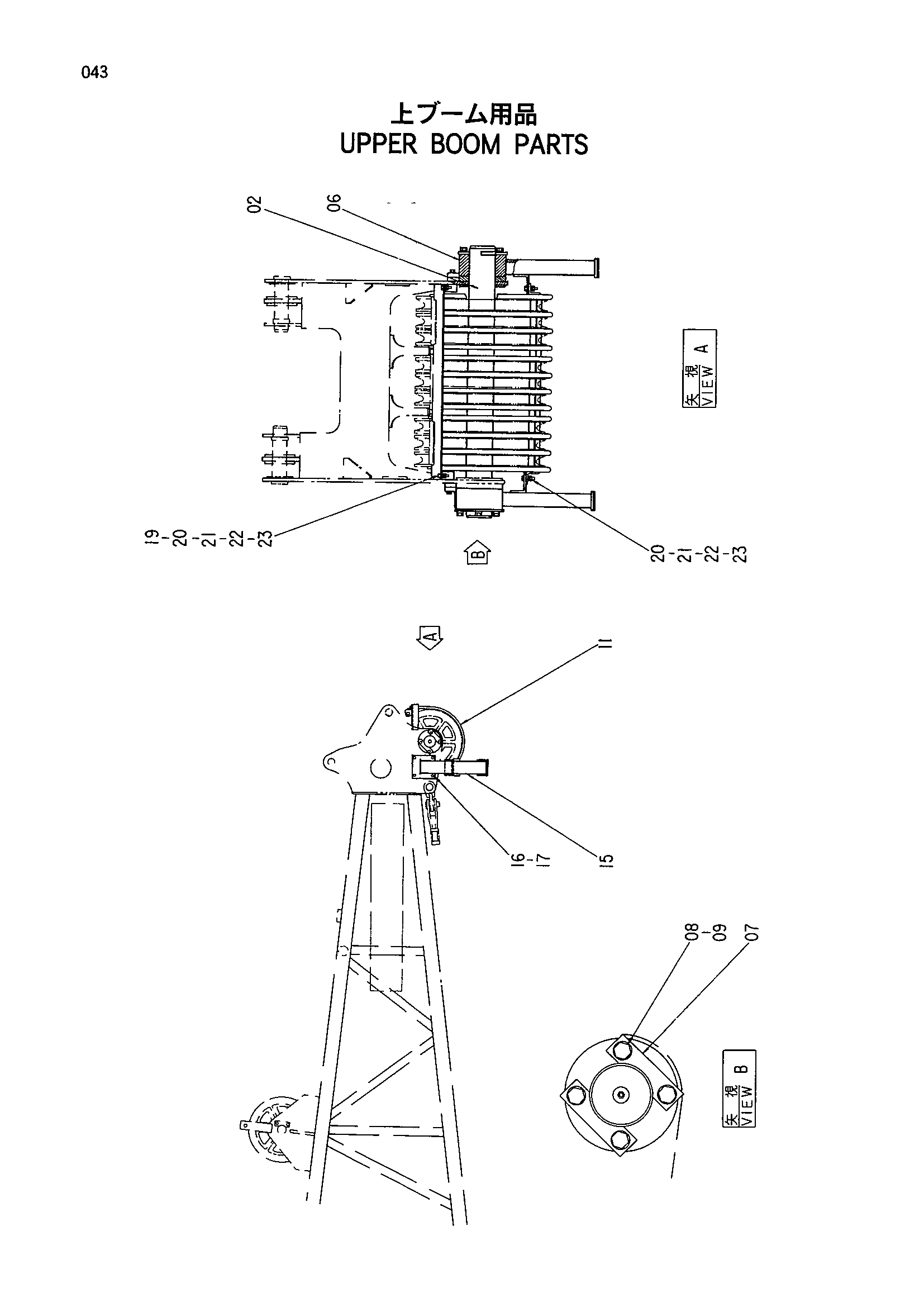

Заводская схема «Верхний стрела детали» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02-1 | 9131785 | Верхний стрела детали в сборе | 1 |
| 02 | 3054429 | Мост | 1 |
| 06 | 4251285 | Втулка | 2 |
| 07 | X4249 | Стопорная пластина | 4 |
| 08 | M212004 | Болт | 8 |
| 09 | A590920 | Пружинная шайба | 8 |
| 11 | 7021627 | Направляющая каната | 1 |
| 15 | 8050148 | Стойка | 2 |
| 16 | J901245 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 19 | 4145918 | Регулировочная шайба | 4 |
| 20 | M211240 | Болт | 6 |
| 21 | A590112 | Плоская шайба | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | M581210 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
