Селф-лоадинг устройство — HITACHI KH1000

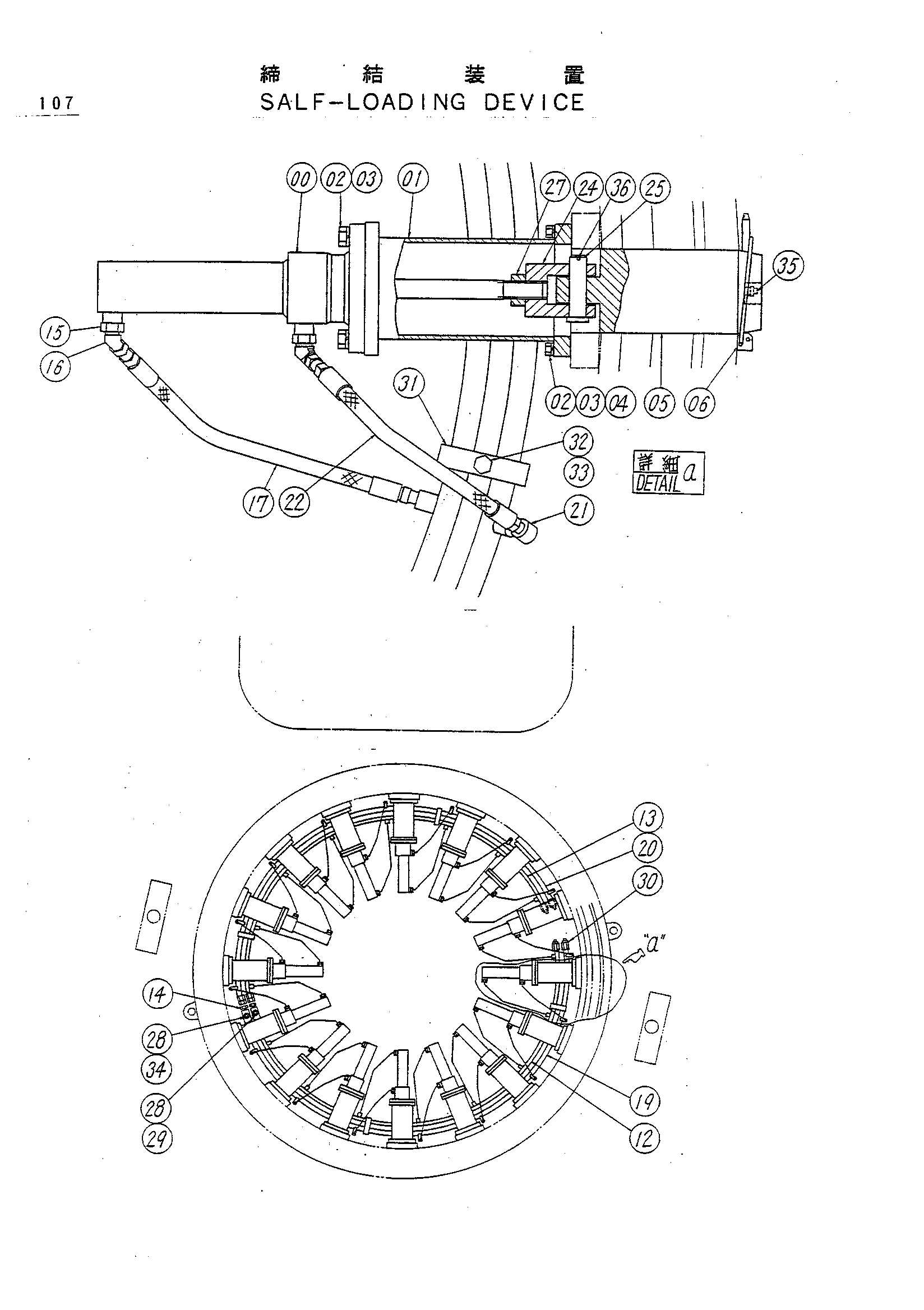

Заводская схема «Селф-лоадинг устройство» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138437 | Гидроцилиндр. масляный | 16 |
| 01 | 8025279 | Кронштейн | 16 |
| 02 | M211245 | Болт | 128 |
| 03 | A590912 | Пружинная шайба | 128 |
| 04 | 4086891 | Шайба | 64 |
| 05 | 4138912 | Палец | 16 |
| 06 | 4023699 | Палец кольцо | 16 |
| 12 | 8025278 | Трубка | 1 |
| 13 | 8025277 | Трубка | 1 |
| 14 | 94-1304 | Адаптер | 2 |
| 15 | 94-1608 | Переходник | 32 |
| 16 | 94-1501 | Угловой штуцер | 32 |
| 17 | 4061555 | Шланг | 16 |
| 19 | 8025281 | Трубка | 1 |
| 20 | 8025280 | Трубка | 1 |
| 21 | 94-0630 | Угловой штуцер | 16 |
| 22 | 4059761 | Шланг | 16 |
| 24 | 4141093 | Концевой вилка | 16 |
| 25 | 4141094 | Палец | 16 |
| 26 | A765032 | Шплинт | 16 |
| 27 | M562016 | Гайка | 16 |
| 28 | 94-1902 | Адаптер | 2 |
| 29 | 4022908 | Соединение | 2 |
| 30 | 94-2025 | Пробка | 4 |
| 31 | 4053596 | Хомут трубки | 4 |
| 32 | M211256 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 35 | J75481 | Штуцер | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
