Трансмиссия (стрела подъёмный механизм) — HITACHI KH1000

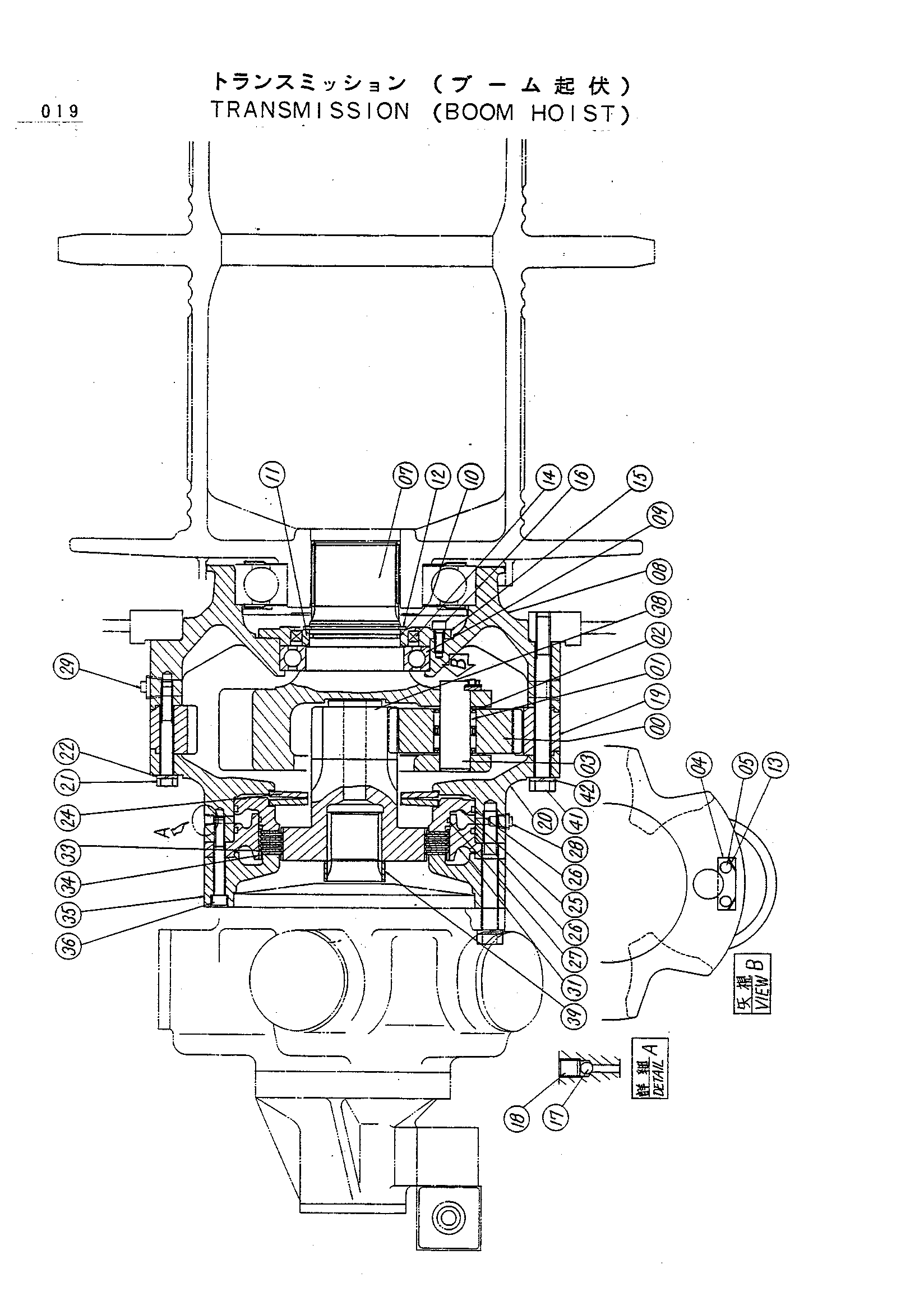

Заводская схема «Трансмиссия (стрела подъёмный механизм)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047567 | Трансмиссия в сборе | 2 | |
| 00 | 3025372 | Планетарная шестерня | 3 |
| 01 | 4513638 | Игольчатый подшипник | 6 |
| 02 | 4062857 | Упорная пластина | 6 |
| 03 | 4139455 | Палец | 3 |
| 04 | X4245 | Стопорная пластина | 3 |
| 05 | M211022 | Болт | 6 |
| 07 | 2016826 | Водило | 1 |
| 08 | 1006770 | Корпус | 1 |
| 09 | 923912 | Шариковый подшипник | 1 |
| 10 | A810115 | Уплотнительное кольцо | 1 |
| 11 | 4139457 | Проставка | 1 |
| 12 | 991355 | Стопорное кольцо | 1 |
| 13 | 4146427 | Стопорная шайба | 3 |
| 14 | 929154 | Масляное уплотнение | 1 |
| 15 | 4139456 | Крышка | 1 |
| 16 | M341228 | Болт с внутренним шестигранником | 6 |
| 17 | 4509493 | Шарик | 2 |
| 18 | 4150629 | Пробка | 2 |
| 19 | 2016861 | Коронная шестерня | 1 |
| 20 | 2016829 | Корпус | 1 |
| 21 | M211602 | Болт | 4 |
| 22 | A590916 | Пружинная шайба | 4 |
| 24 | 2005527 | Дисковый | 2 |
| 25 | 3025303 | Поршень | 1 |
| 26 | 4509574 | Уплотнительное кольцо | 2 |
| 27 | 3014552 | Д-ринг | 1 |
| 28 | 94-2023 | Пробка | 2 |
| 29 | 94-2025 | Пробка | 3 |
| 31 | 2016827 | Картридж | 1 |
| 33 | 3501288 | Пластина | 5 |
| 34 | 3502034 | Пластина фрикционный | 5 |
| 35 | 2016828 | Корпус | 1 |
| 36 | M341400 | Болт с внутренним шестигранником | 4 |
| 38 | 2017600 | Солнечная шестерня | 1 |
| 39 | 4139458 | Проставка | 1 |
| 41 | 4137957 | Болт | 12 |
| 42 | A590920 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
