Пилотный клапан — HITACHI KH1000

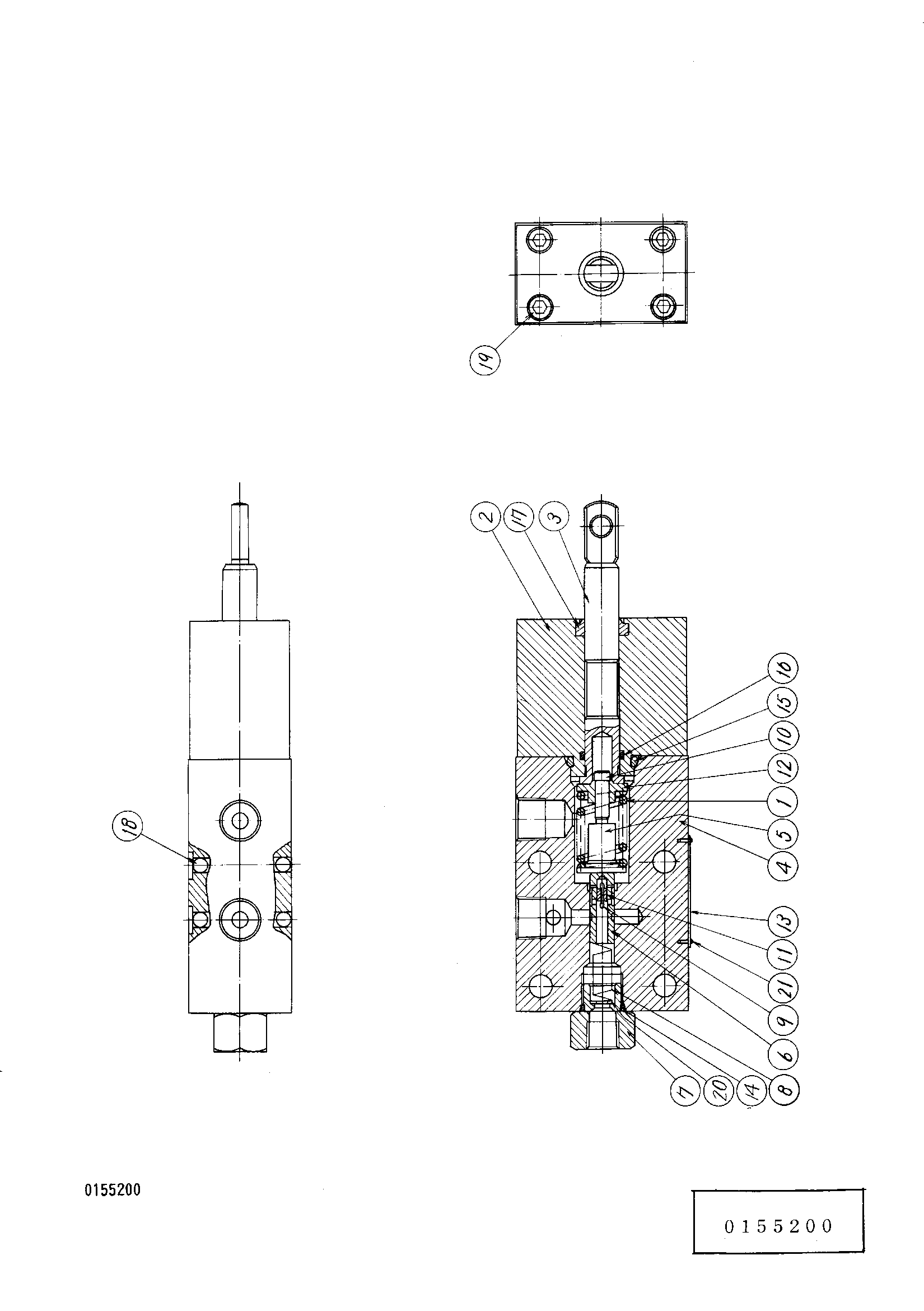

Заводская схема «Пилотный клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4096655 | Пилотный клапан | ||
| 01 | 0155201 | Пружина компрес | |
| 02 | 0155202 | Крышка | |
| 03 | 0155203 | Золотник | |
| 04 | 0155101 | Корпус клапан | |
| 05 | 0155104 | Держатель пружина | |
| 06 | 0155105 | Золотник | |
| 07 | 0155106 | Пробка | |
| 08 | 0155110 | Пружина | |
| 09 | 0155112 | Провод | |
| 10 | 0155113 | Болт с внутренним шестигранником | |
| 11 | 0155114 | Втулка | |
| 12 | 0155115 | Втулка | |
| 13 | 0155213 | Информационная табличка | |
| 14 | 4509180 | Уплотнительное кольцо | |
| 15 | 953610 | Уплотнительное кольцо | |
| 16 | 0155214 | Уплотнение | |
| 17 | 0155215 | Пылезащитное уплотнение | |
| 18 | 0155216 | Стальной шарик | |
| 19 | 0155217 | Болт с внутренним шестигранником | |
| 20 | A590104 | Шайба | |
| 21 | 0155218 | Приводной винт | |
| 22 | 0155125 | Золотник в сборе | |
| 23 | 4099232 | Пружина в сборе |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
