Механизм натяжения — HITACHI KH1000

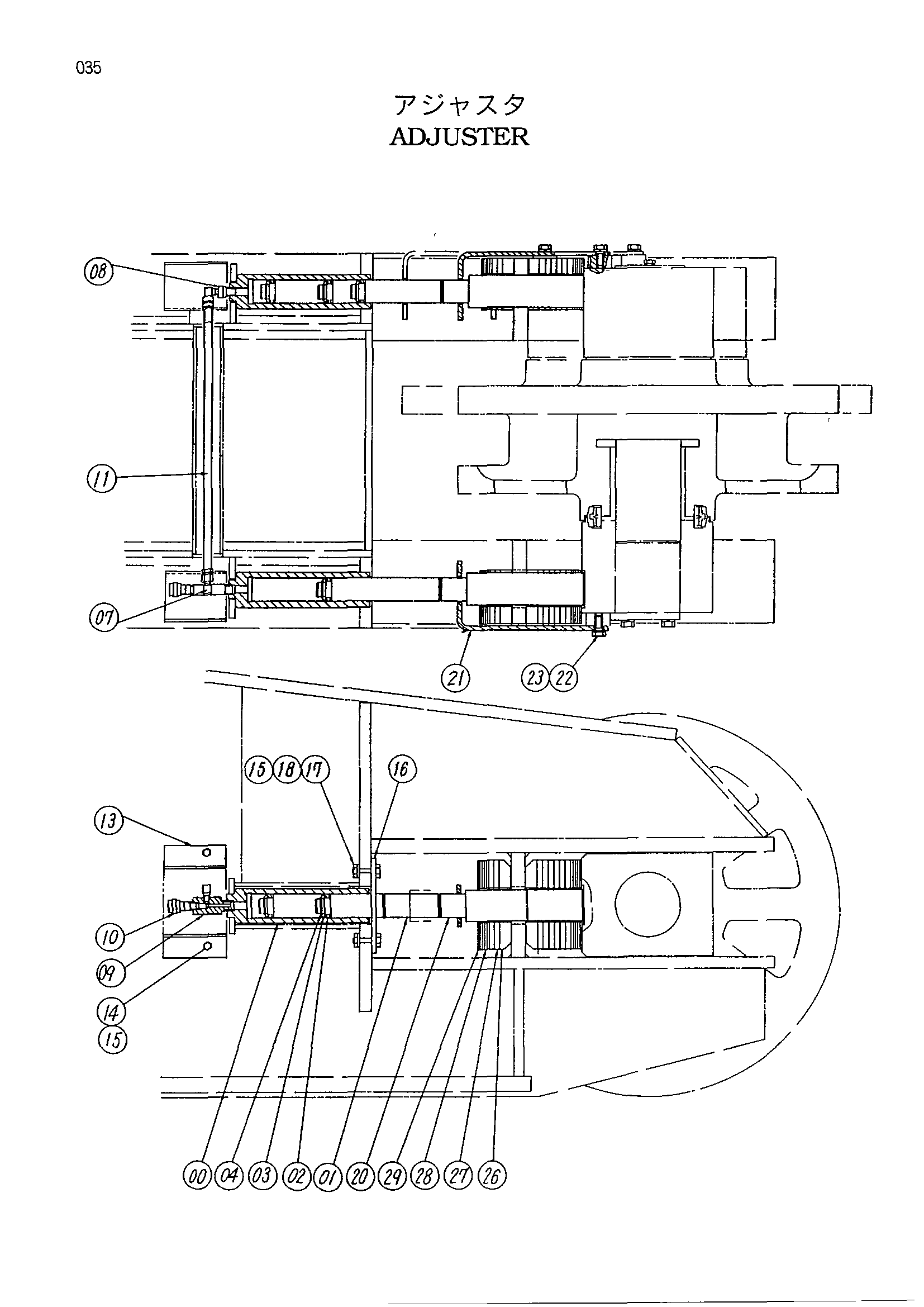

Заводская схема «Механизм натяжения» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9158067 | Механизм натяжения в сборе | 2 | |
| 00 | 3016725 | Гидроцилиндр | 2 |
| 01 | 3016726 | Шток | 2 |
| 02 | 4112336 | U-образная манжета | 2 |
| 03 | 4086963 | Проставка | 2 |
| 04 | 942516 | Стопорное кольцо | 2 |
| 07 | 94-1401 | Угловой штуцер | 2 |
| 08 | 94-1608 | Переходник | 1 |
| 09 | 4105764 | Адаптер | 1 |
| 10 | 4105765 | Самоуплотняющееся соединение | 1 |
| 11 | 4138923 | Шланг | 1 |
| 13 | 3072108 | Крышка | 2 |
| 14 | J901018 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | 4107963 | Пластина | 2 |
| 17 | J901045 | Болт | 4 |
| 18 | M581008 | Гайка | 4 |
| 20 | 4097939 | Шток | 2 |
| 21 | 4358441 | Кронштейн | 2 |
| 22 | M111636 | Болт | 2 |
| 23 | A590916 | Пружинная шайба | 2 |
| 26 | 4144902 | Регулировочная шайба 25 | 8 |
| 27 | 4144901 | Регулировочная шайба 12 | 16 |
| 28 | 4144900 | Регулировочная шайба 4.5 | 18 |
| 29 | 4144903 | Регулировочная шайба 2.3 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
