Хоистинг устройство — HITACHI KH1000

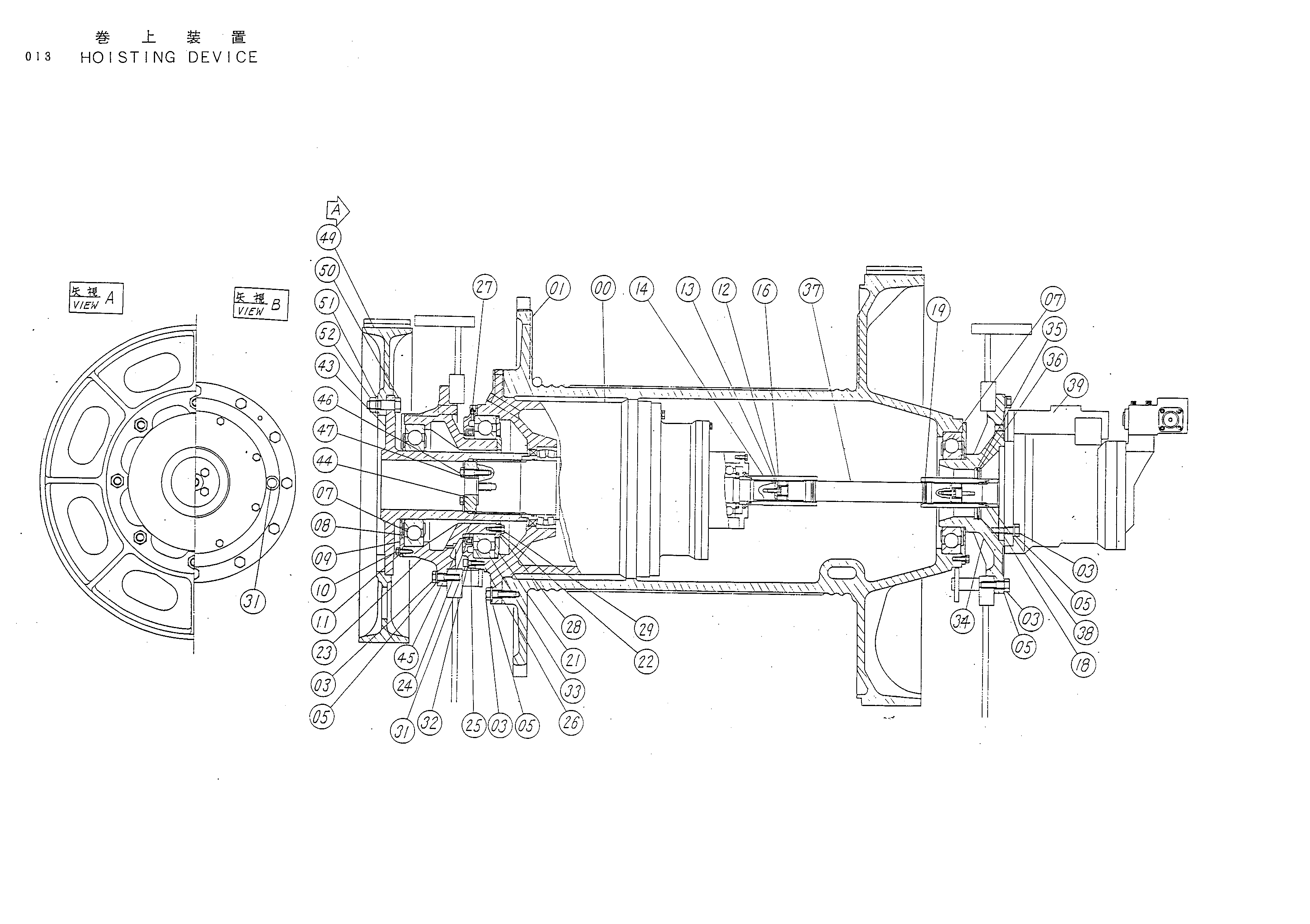

Заводская схема «Хоистинг устройство» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4132258	Трансмиссия	2
01	1006494	Барабан	2
03	M212071	Болт	104
05	4018545	Шайба	104
07	4131645	Шариковый подшипник	4
08	4134587	Уплотнение	8
09	4134562	Крышка	4
10	M211232	Болт	32
11	A590912	Пружинная шайба	32
12	9716765	Ограничитель	4
13	4137449	Стопорное кольцо	4
14	3024388	Муфта	4
16	M341228	Болт с внутренним шестигранником	4
18	A810070	Уплотнительное кольцо	4
19	A810060	Уплотнительное кольцо	4
21	4134560	Крышка	2
22	4146856	Стопорная шайба	8
23	2016194	Педестал	2
24	4134586	Проставка	2
25	2016200	Крышка уплотнение	2
26	4115845	Масляное уплотнение	2
27	J75481	Штуцер	4
28	4134561	Крышка	2
29	M211232	Болт	16
31	M341250	Болт	16
32	4086891	Шайба	16
33	4131647	Шариковый подшипник	2
34	1006496	Педестал	2
35	4134564	Ограничитель	2
36	4094325	Стопорное кольцо	2
37	3024390	Вал	2
38	4134565	Проставка	2
39	4132259	Гидромотор плунжер	2
43	7011842	Муфта	2
44	4134563	Ограничитель	2
45	4094325	Стопорное кольцо	2
46	M211671	Болт	8
47	A590916	Пружинная шайба	8
49	2016199	Барабан	2
50	M322880	Болт реамер	16
51	4056309	Плоская шайба	16
52	M512419	Гайка	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
