Трансмиссия — HITACHI KH1000

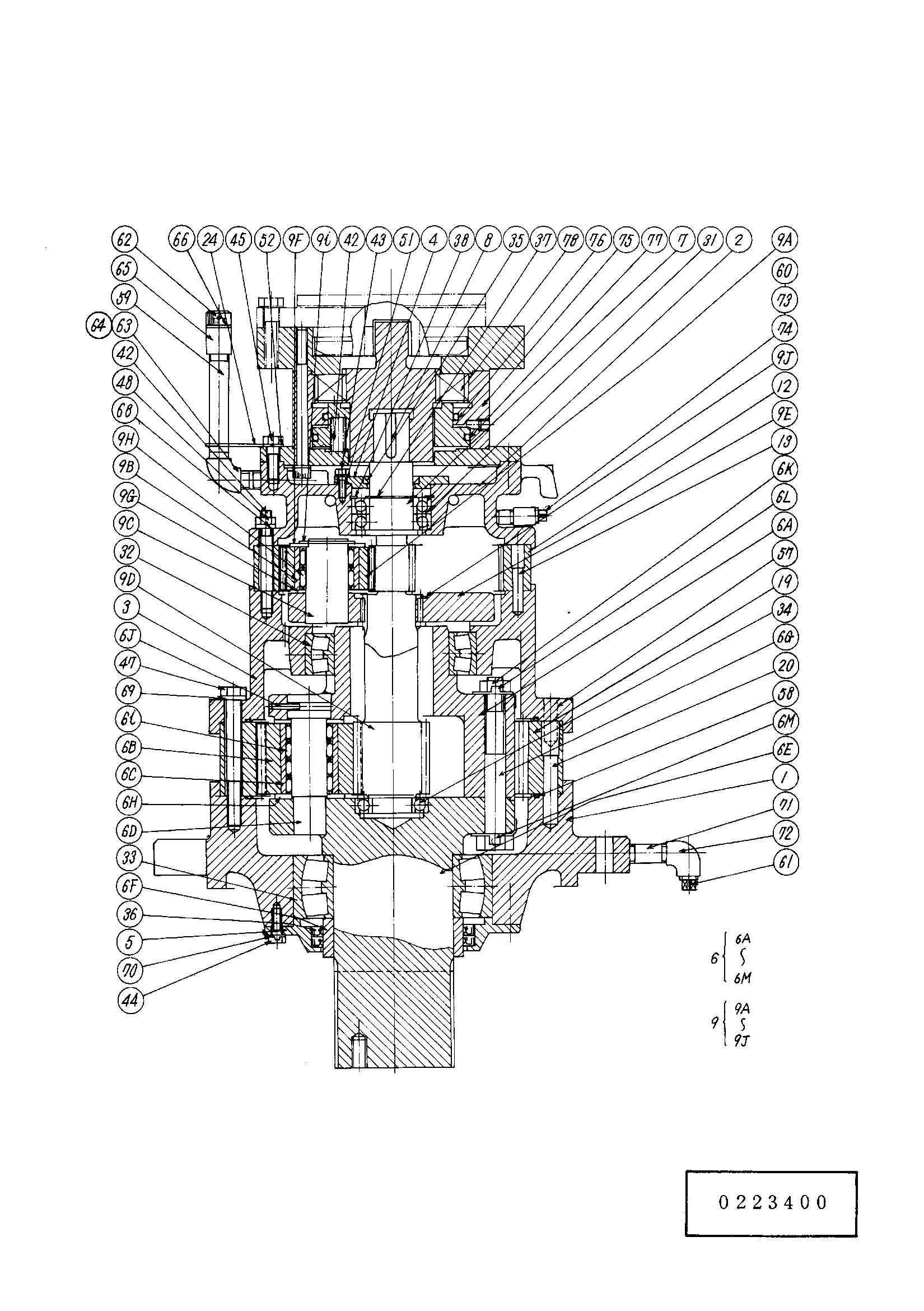

Заводская схема «Трансмиссия» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование
	4137541	Трансмиссия
2	0223401	Кронштейн
4	0223402	Крышка уплотнение
5	0223403	Крышка подшипник.
6	4155661	Шестерня в сборе
7	0223404	Солнечная шестерня
8	0223405	Шпонка
9	4155662	Шестерня в сборе
9I	0223413	Стопорное кольцо
24	0223406	Пластина
31	0223407	Подшипник
32	0223408	Подшипник
33	0223409	Подшипник
34	0223410	Подшипник
35	0223411	Уплотнение
36	0223412	Уплотнение
37	0223413	Стопорное кольцо
38	0223414	Стопорное кольцо
42	0223415	Болт шпилька
43	M200820	Болт
44	M211240	Болт
45	M211650	Болт
47	M212005	Болт
48	M581613	Гайка
51	A590908	Пружинная шайба
52	A590916	Пружинная шайба
57	0223416	Установочный штифт
58	0223417	Уплотнительное кольцо
59	0223418	Трубка
60	94-2023	Пробка
61	0223419	Пробка
62	94-2024	Пробка
63	94-0617	Угловой штуцер
64	94-1703	Адаптер
65	94-0677	Разъём
66	0223420	Уплотнительное кольцо
68	A590916	Пружинная шайба
69	A590920	Пружинная шайба
70	0223421	Стопорная шайба
71	0223422	Трубка
72	94-0618	Угловой штуцер
73	0223423	Адаптер
74	94-0676	Разъём
75	4155664	Тормоз
76	4143422	Уплотнительное кольцо
77	4143427	Уплотнительное кольцо
78	4143274	Лининг дисковый
79	4156131	Пластина
80	4156132	Пружина
81	4156133	Муфта

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
