Тормозной клапан — HITACHI KH1000

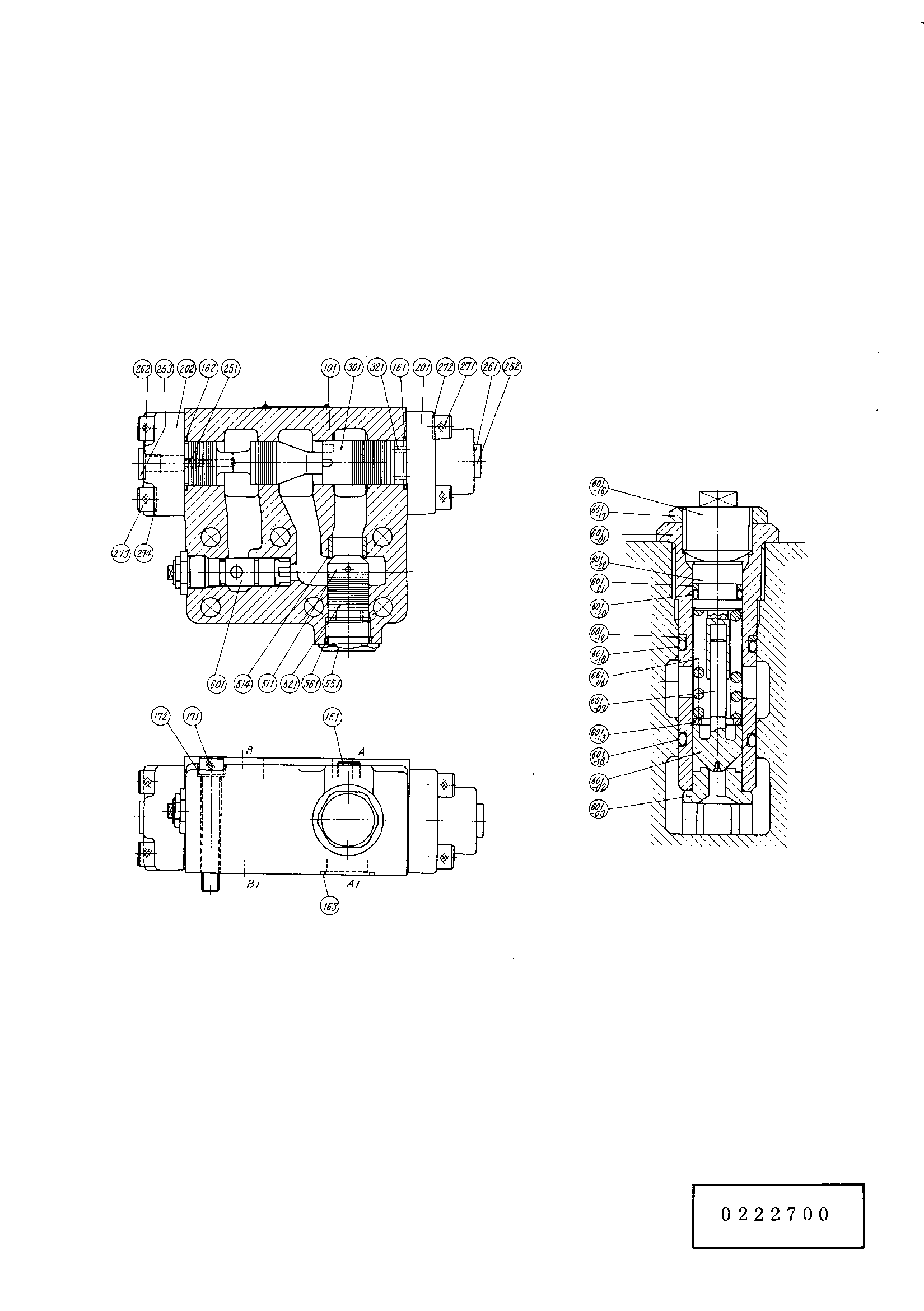

Заводская схема «Тормозной клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4069921 | Клапан C/B | ||
| 101 | 4153969 | Корпус дополнительный | |
| 151 | 4031181 | Пробка | |
| 161 | A811035 | Уплотнительное кольцо | |
| 162 | A811035 | Уплотнительное кольцо | |
| 163 | A811035 | Уплотнительное кольцо | |
| 171 | 0115902 | Болт с внутренним шестигранником | |
| 172 | 4514825 | Пружинная шайба | |
| 201 | 0115903 | Крышка 1 | |
| 202 | 0115904 | Крышка 2 | |
| 252 | 4032090 | Пробка | |
| 253 | 4032090 | Пробка | |
| 261 | 4506416 | Уплотнительное кольцо | |
| 262 | 4506416 | Уплотнительное кольцо | |
| 271 | 0115906 | Болт с внутренним шестигранником | |
| 272 | 4514825 | Пружинная шайба | |
| 273 | M341236 | Болт с внутренним шестигранником | |
| 274 | 4514825 | Пружинная шайба | |
| 321 | 0115908 | Пружина | |
| 511 | 0115909 | Пробка | |
| 521 | 0115911 | Пружина | |
| 551 | 0115912 | Плунжер | |
| 561 | 4506430 | Уплотнительное кольцо | |
| 601 | 0115913 | Предохранительный клапан | |
| 601-13 | 0115918 | Шайба | |
| 601-16 | 0115919 | Винт | |
| 601-17 | 0115920 | Стопорная гайка | |
| 601-18 | 4506416 | Уплотнительное кольцо | |
| 601-19 | 0115921 | Опорное кольцо | |
| 601-20 | 4506320 | Уплотнительное кольцо | |
| 601-21 | 0115922 | Опорное кольцо |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
