Стрела подъёмный механизм устройство — HITACHI KH1000

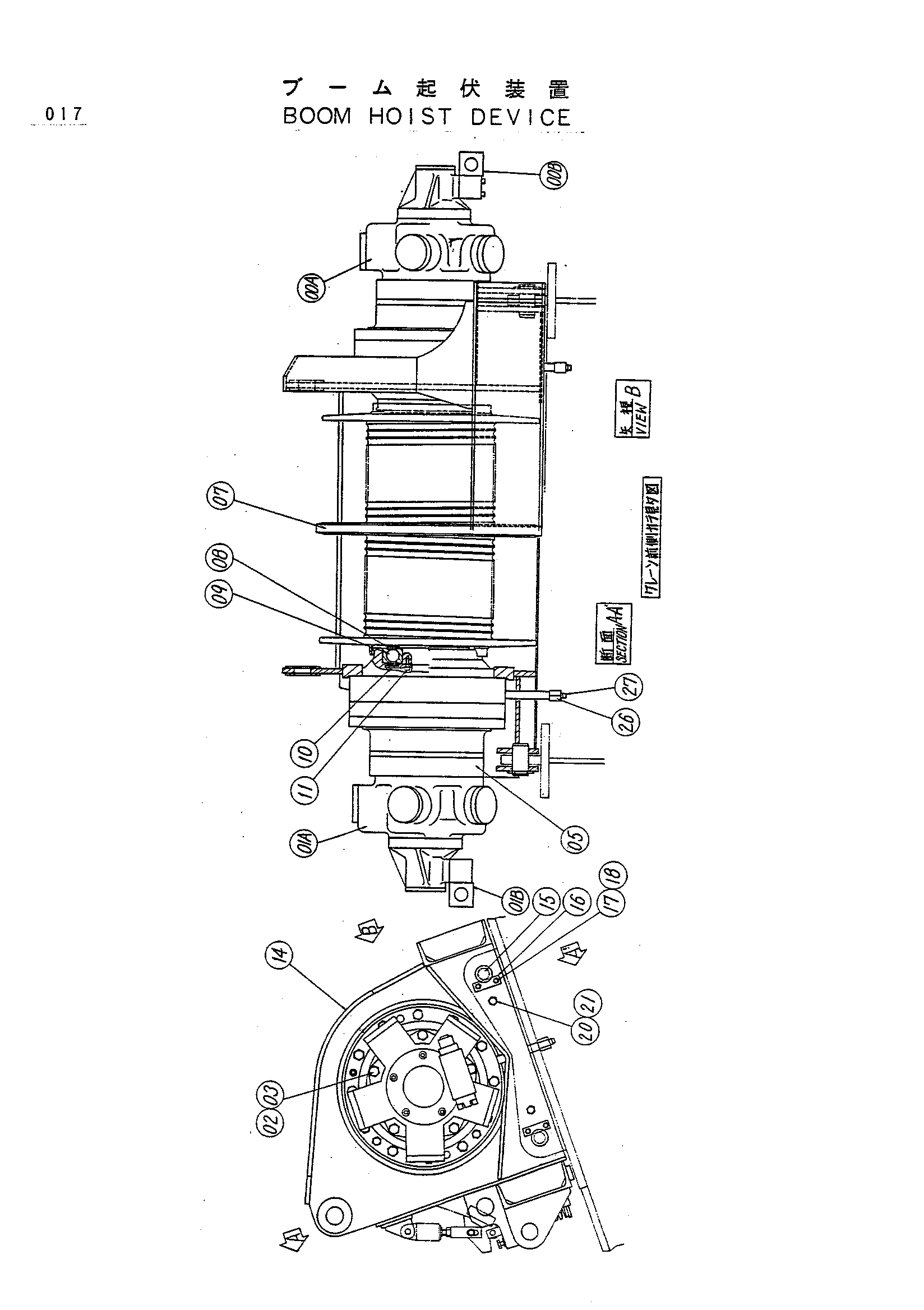

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4178420 | Гидромотор плунжер (LH) | 1 |
| 00A | 4131363 | Гидромотор плунжер | 1 |
| 00B | 4069921 | Тормозной клапан | 1 |
| 01 | 4178421 | Гидромотор плунжер (RH) | 1 |
| 01A | 4074844 | Гидромотор плунжер | 1 |
| 01B | 4069921 | Тормозной клапан | 1 |
| 02 | M212004 | Болт | 10 |
| 03 | A590920 | Пружинная шайба | 10 |
| 05 | 9047567 | Миссион | 2 |
| 07 | 1006769 | Барабан | 1 |
| 08 | 4139454 | Уплотнение | 4 |
| 09 | 4139351 | Шариковый подшипник | 2 |
| 10 | 4139453 | Крышка | 2 |
| 11 | M341228 | Болт с внутренним шестигранником | 12 |
| 14 | 5001393 | Фламе | 1 |
| 15 | 4140882 | Палец | 4 |
| 16 | X4246 | Стопорная пластина | 4 |
| 17 | M211225 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
| 20 | M212050 | Болт | 4 |
| 21 | M562016 | Гайка | 4 |
| 26 | 9718216 | Трубка | 2 |
| 27 | 94-2025 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
