Трубопроводы (рама NO.2) — HITACHI KH1000

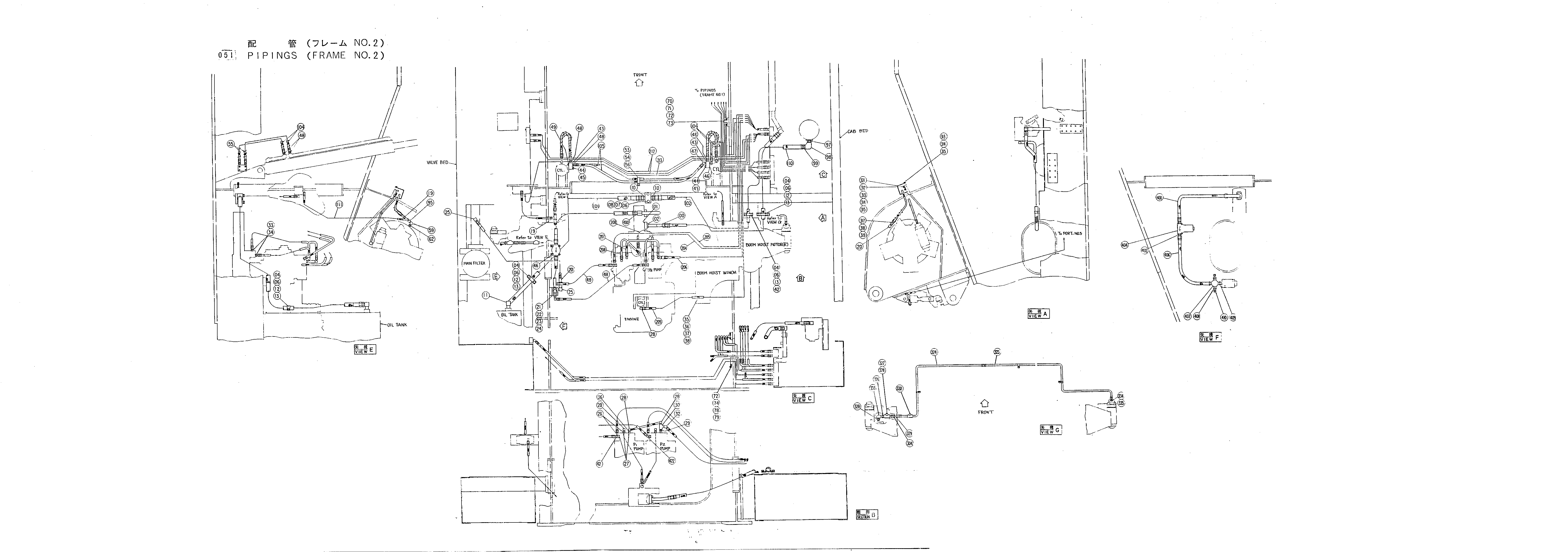

Заводская схема «Трубопроводы (рама NO.2)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9719620 | Трубка | 1 |
| 01 | A811030 | Уплотнительное кольцо | 1 |
| 02 | 498520 | Болт с внутренним шестигранником | 4 |
| 04 | 4044420 | Защита шланга | 4 |
| 06 | A590910 | Пружинная шайба | 10 |
| 07 | 4142063 | Блок | 1 |
| 08 | M211060 | Болт | 2 |
| 10 | 94-1305 | Адаптер | 2 |
| 11 | 94-1405 | Угловой штуцер | 1 |
| 12 | 4000907 | Хомут трубки | 3 |
| 13 | M211014 | Болт | 8 |
| 17 | 94-2023 | Пробка | 3 |
| 19 | 94-1302 | Адаптер | 2 |
| 20 | 94-1402 | Угловой штуцер | 1 |
| 21 | 4096381 | Предохранительный клапан | 1 |
| 22 | M211071 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | A590110 | Шайба | 2 |
| 25 | 94-1403 | Угловой штуцер | 2 |
| 26 | 4104944 | Адаптер | 6 |
| 27 | 957366 | Уплотнительное кольцо | 6 |
| 28 | 94-1401 | Угловой штуцер | 5 |
| 29 | 94-1701 | Адаптер | 1 |
| 30 | 94-0660 | Тройник | 1 |
| 32 | 94-1501 | Угловой штуцер | 1 |
| 33 | 4130561 | Адаптер | 2 |
| 34 | 4509180 | Уплотнительное кольцо | 2 |
| 35 | 4000858 | Зажим трубка | 1 |
| 36 | 4125452 | Защита шланга | 1 |
| 37 | M430610 | Винт | 1 |
| 38 | A590906 | Пружинная шайба | 1 |
| 42 | 4000906 | Хомут трубки | 1 |
| 43 | 4031872 | Разъём | 2 |
| 44 | M211045 | Болт | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | 94-1401 | Угловой штуцер | 2 |
| 47 | 94-1501 | Угловой штуцер | 2 |
| 48 | 94-1301 | Адаптер | 10 |
| 49 | 94-2022 | Пробка | 2 |
| 52 | 4125452 | Защита шланга | 1 |
| 53 | M430610 | Винт | 1 |
| 54 | A590906 | Пружинная шайба | 1 |
| 55 | 4071349 | Защита шланга | 4 |
| 56 | 4000867 | Зажим трубка | 1 |
| 59 | 94-0631 | Угловой штуцер | 1 |
| 62 | 94-1702 | Адаптер | 1 |
| 70 | A590910 | Пружинная шайба | 2 |
| 71 | 4000907 | Хомут трубки | 1 |
| 72 | 4125452 | Защита шланга | 2 |
| 73 | M211014 | Болт | 2 |
| 74 | 4000856 | Зажим трубка | 1 |
| 78 | M430610 | Винт | 1 |
| 79 | A590906 | Пружинная шайба | 1 |
| 95 | 94-0661 | Тройник | 1 |
| 97 | 94-1903 | Адаптер | 1 |
| 98 | 94-0618 | Угловой штуцер | 1 |
| 99 | 94-1304 | Адаптер | 1 |
| 101 | 4141941 | Шланг | 1 |
| 102 | 4141940 | Шланг | 1 |
| 104 | 4055106 | Шланг | 6 |
| 105 | 4087627 | Шланг | 2 |
| 110 | 4073152 | Шланг | 1 |
| 111 | 4071343 | Шланг | 1 |
| 201 | 4129772 | Нейлоновый шланг | 1 |
| 204 | 4124784 | Нейлоновый шланг | 1 |
| 205 | 4124776 | Нейлоновый шланг | 1 |
| 206 | 4509871 | Нейлоновый шланг | 1 |
| 207 | 4098898 | Нейлоновый шланг | 1 |
| 208 | 4509858 | Нейлоновый шланг | 2 |
| 209 | 4141945 | Нейлоновый шланг | 1 |
| 212 | 4124784 | Нейлоновый шланг | 2 |
| 213 | 4124798 | Нейлоновый шланг | 1 |
| 304 | 4176653 | Адаптер | 1 |
| 312 | 4078856 | Хомут | 6 |
| 313 | J900814 | Болт | 10 |
| 314 | A590908 | Пружинная шайба | 10 |
| 315 | A590108 | Шайба | 10 |
| 317 | 4071347 | Шланг | 1 |
| 318 | 4055168 | Защитный кожух | 1 |
| 319 | 4055312 | Зажим | 6 |
| 321 | 4176652 | Крышка | 1 |
| 323 | 9723570 | Трубка | 1 |
| 324 | 9723571 | Трубка | 1 |
| 326 | 94-1702 | Адаптер | 2 |
| 327 | 94-2023 | Пробка | 1 |
| 328 | 94-0661 | Тройник | 1 |
| 329 | 94-1301 | Адаптер | 1 |
| 330 | 94-2022 | Пробка | 1 |
| 333 | 94-0616 | Угловой штуцер | 1 |
| 334 | 4186719 | Адаптер | 1 |
| 335 | 957366 | Уплотнительное кольцо | 1 |
| 400 | 94-1603 | Переходник | 1 |
| 401 | 4160621 | Шланг | 1 |
| 402 | 4042032 | Адаптер | 2 |
| 404 | 4141319 | Фильтр линия | 1 |
| 406 | 4058936 | Шланг | 1 |
| 407 | 4175314 | Крестовина S | 1 |
| 408 | 94-1608 | Переходник | 2 |
| 409 | 94-1703 | Адаптер | 1 |
| 410 | 94-1401 | Угловой штуцер | 2 |
| 416 | A590910 | Пружинная шайба | 2 |
| 418 | 4030804 | Шланг | 1 |
| 419 | 4107297 | Шланг | 1 |
| 421 | 94-1301 | Адаптер | 1 |
| 422 | 94-1501 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
