Управление двигателем — HITACHI KH1000

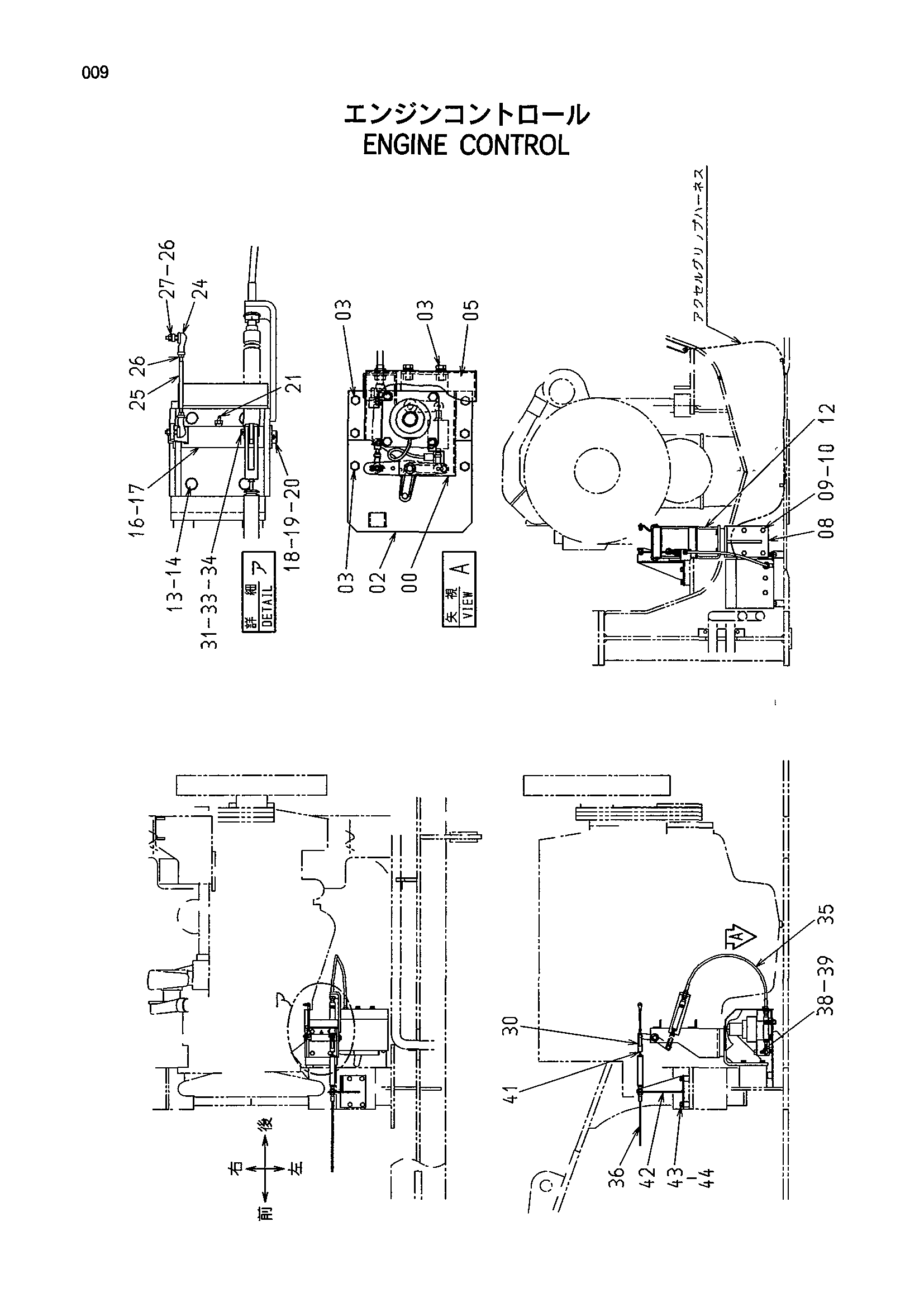

Заводская схема «Управление двигателем» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9144473 | Гидромотор в сборе | 1 |
| 02 | 8057082 | Кронштейн | 1 |
| 03 | J021025 | Болт с шайбой | 8 |
| 05 | 8068564 | Крышка | 1 |
| 08 | 8068424 | Кронштейн | 1 |
| 09 | J901235 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 12 | 8068425 | Кронштейн | 1 |
| 13 | J901025 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 16 | 8068437 | Рычаг | 1 |
| 17 | 4075781 | Втулка | 2 |
| 18 | 4321025 | Палец | 1 |
| 19 | A590120 | Плоская шайба | 2 |
| 20 | A764040 | Шплинт | 2 |
| 21 | J75481 | Пресс-маслёнка | 1 |
| 24 | 4056016 | Шарнир | 2 |
| 25 | 4321027 | Шток | 1 |
| 26 | M500504 | Гайка | 4 |
| 27 | A590905 | Пружинная шайба | 2 |
| 30 | 4382973 | Концевой вилка | 2 |
| 31 | 4005367 | Палец | 2 |
| 33 | A763016 | Шплинт | 2 |
| 34 | A590110 | Плоская шайба | 2 |
| 35 | 4383251 | Трос управления | 1 |
| 36 | 4118341 | Трос управления | 1 |
| 38 | M500605 | Гайка | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 41 | M500605 | Гайка | 2 |
| 42 | 8068430 | Кронштейн | 1 |
| 43 | J901230 | Болт | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
